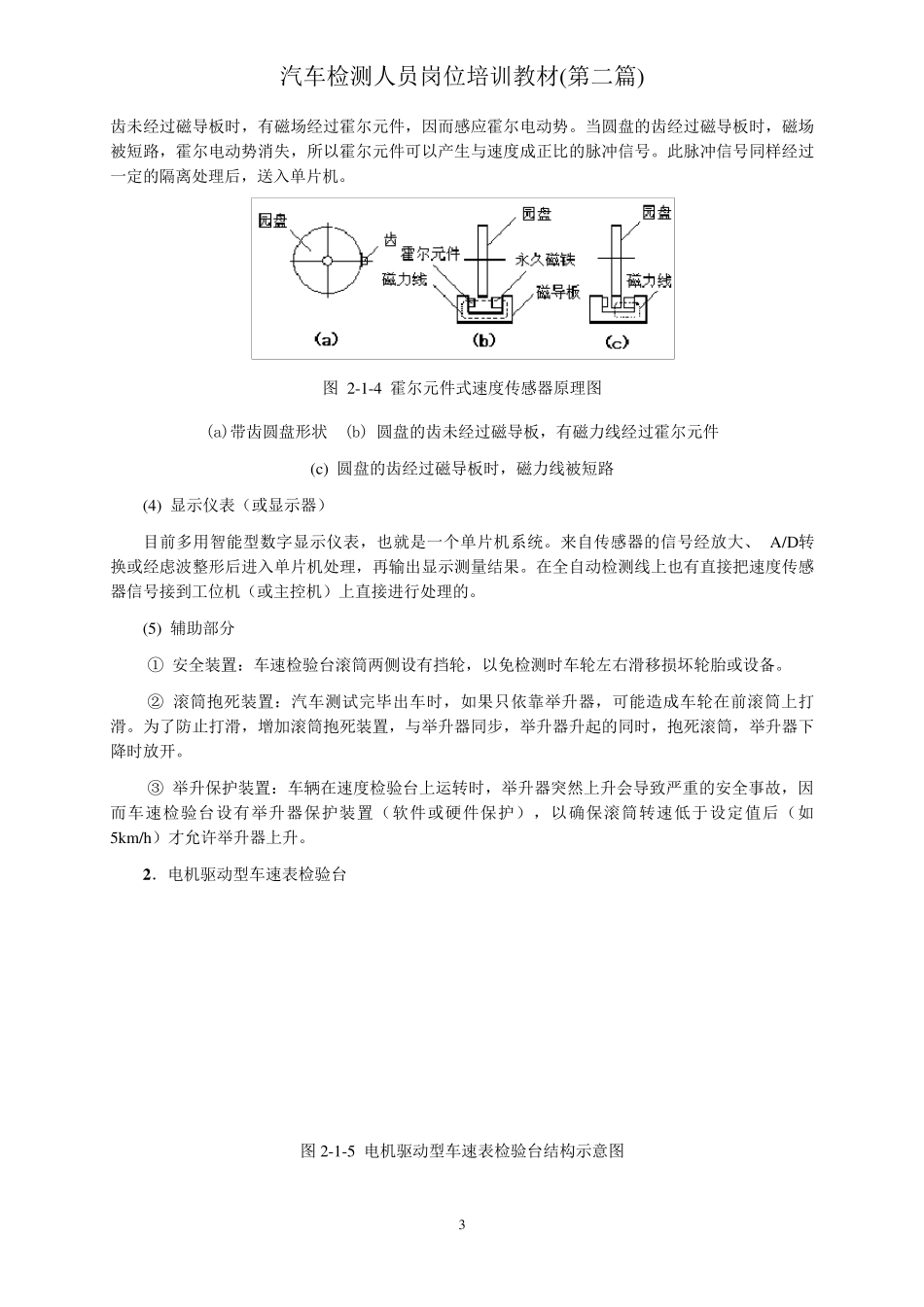

汽车检测人员岗位培训教材(第二篇) 1 第二篇 汽车检测设备及运用技术 第一章 汽车车速表检测 汽车的行驶速度关系到行车安全与运输生产率。为了提高汽车运输生产率,应发挥车辆性能所能提供的尽量高的车速,但车速过高超过了汽车性能所允许的界限往往会使汽车失去操纵稳定性与制动距离过长,影响行车安全。此外车辆的行驶速度还受交通情况与道路条件,以及着眼于经济成本的经济车速的限制。所以在驾驶汽车时合理地运用、准确地掌握行车速度,对行车安全与高效运用车辆有着重要意义。 第一节 车速表检验台结构与工作原理 一、车速表检验台的结构 车速表检验台按有无驱动装置可分标准型与电机驱动型两种。标准型检验台无驱动装置,它靠被测汽车驱动轮带动滚筒旋转;电机驱动型检验台由电动机驱动滚筒旋转,再由滚筒带动车轮旋转。此外,还有把车速表检验台与制动检验台或底盘测功机组合在一起的综合式检验台。目前,检测站使用最多的是标准型滚筒式车速表检验台。 1.标准型车速表检验台 该检验台主要由滚筒、举升器、测量装置、显 示 仪 表及辅 助 装置等 几 部 分组成,主要结 构 见 图2-1-1。 图 2-1-1 车速表检验台结 构 示 意图 (1) 滚筒部 分 检验台左 右 各 有两根 滚筒,用于支 撑 汽车的驱动轮。在测试 过程 中 ,为防 止 汽车的差 速器起作用而 造 成左 右 驱动轮转速不 等 ,前面 的两根 滚筒是用联 轴 器联 在一起的。滚筒多为钢 制,表面 有防滑 材料 ,直 径 多在 175~ 370mm之 间 ,为了标定时换 算 方 便 直 径 多为176.8mm,这 样 滚筒转速为1200r/min时,正 好 对应滚筒表面 的线 速度为40km/h。 (2) 举升器 举升器置于前后 两根 滚筒之 间 ,多为气 动装置,也 有液 压 驱动和 电机驱动的。测试 时,举升器汽车检测人员岗位培训教材(第二篇) 2 处于下方,以便滚筒支撑车轮。测试前,举升器处于上方,以便汽车驶上检验台,测试后,靠气压(或液压、电机)升起举升器,顶起车轮,以便汽车驶离检验台。 (3) 测量元件 即测量转速的传感器。其作用是测量滚筒的转动速度。通过转速传感器将滚筒的速度转变成电信号(模拟信号或脉冲信号),再送到显示仪表。常用的转速传感器有:测速发电机式、光电编码器式和霍尔元件式等。 ① 测速发电机式 测速发电机是一种永磁发电机,由于制作精密,它能够产生几乎与转速完全成正比的电压信号(...
