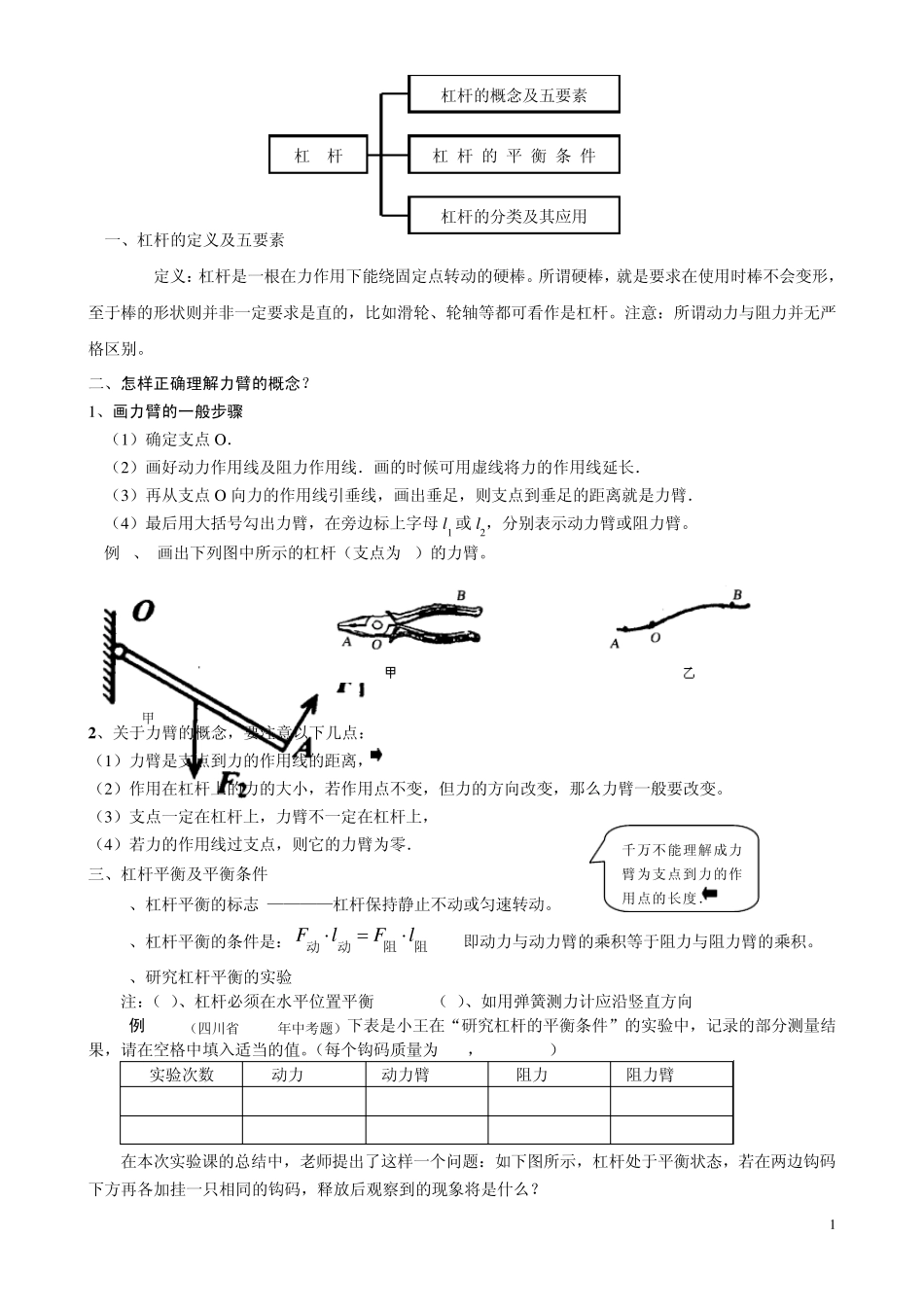

1 一、杠杆的定义及五要素 定义：杠杆是一根在力作用下能绕固定点转动的硬棒。所谓硬棒，就是要求在使用时棒不会变形，至于棒的形状则并非一定要求是直的，比如滑轮、轮轴等都可看作是杠杆。注意：所谓动力与阻力并无严格区别。 二、怎样正确理解力臂的概念？ 1、画力臂的一般步骤 （1）确定支点 O ． （2）画好动力作用线及阻力作用线．画的时候可用虚线将力的作用线延长． （3）再从支点 O 向力的作用线引垂线，画出垂足，则支点到垂足的距离就是力臂． （4）最后用大括号勾出力臂，在旁边标上字母 l1 或 l2，分别表示动力臂或阻力臂。 例 1、 画出下列图中所示的杠杆（支点为 O）的力臂。 2 、关于力臂的概念，要注意以下几点： （1）力臂是支点到力的作用线的距离， （2）作用在杠杆上的力的大小，若作用点不变，但力的方向改变，那么力臂一般要改变。 （3）支点一定在杠杆上，力臂不一定在杠杆上， （4）若力的作用线过支点，则它的力臂为零． 三、杠杆平衡及平衡条件 1、杠杆平衡的标志 ————杠杆保持静止不动或匀速转动。 2、杠杆平衡的条件是：阻阻动动lFlF 即动力与动力臂的乘积等于阻力与阻力臂的乘积。 3、研究杠杆平衡的实验 注：（1）、杠杆必须在水平位置平衡 （2）、如用弹簧测力计应沿竖直方向 例 1 （四川省 2004年中考题）下表是小王在“研究杠杆的平衡条件”的实验中，记录的部分测量结果，请在空格中填入适当的值。（每个钩码质量为 50g，g=10N/kg） 实验次数 动力 F1/N 动力臂 L1/cm 阻力 F2/N 阻力臂 L2/cm 1 0.5 8 1 4 2 6 1.5 8 在本次实验课的总结中，老师提出了这样一个问题：如下图所示，杠杆处于平衡状态，若在两边钩码下方再各加挂一只相同的钩码，释放后观察到的现象将是什么？ 杠 杆 杠杆的概念及五要素 杠 杆 的 平 衡 条 件 杠杆的分类及其应用 千万不能理解成力臂为支点到力的作用点的长度． 甲 2 小王认为，杠杆仍能保持平衡；小李认为，杠杆将顺时针转动；小赵认为，杠杆将逆时针转动，你的观点是 。 例2、 扁担长2lm，两端物体的重力分别为G1=500N，G2=300N。若不考虑扁担的重力。⑴人的肩头应在什么位置,扁担才平衡?⑵若扁担两端同时增加G=100N的重力,肩头应在什么位置? 例 3 一把杆秤不计自重，提纽到秤钩距离是4cm ，秤砣质量250g．用来称质量是2kg 的物体，秤砣应离提纽多远，秤杆才平衡？若秤杆长60cm ，...
