(完整版)铁路站场(彭山)中间站课程设计说明书

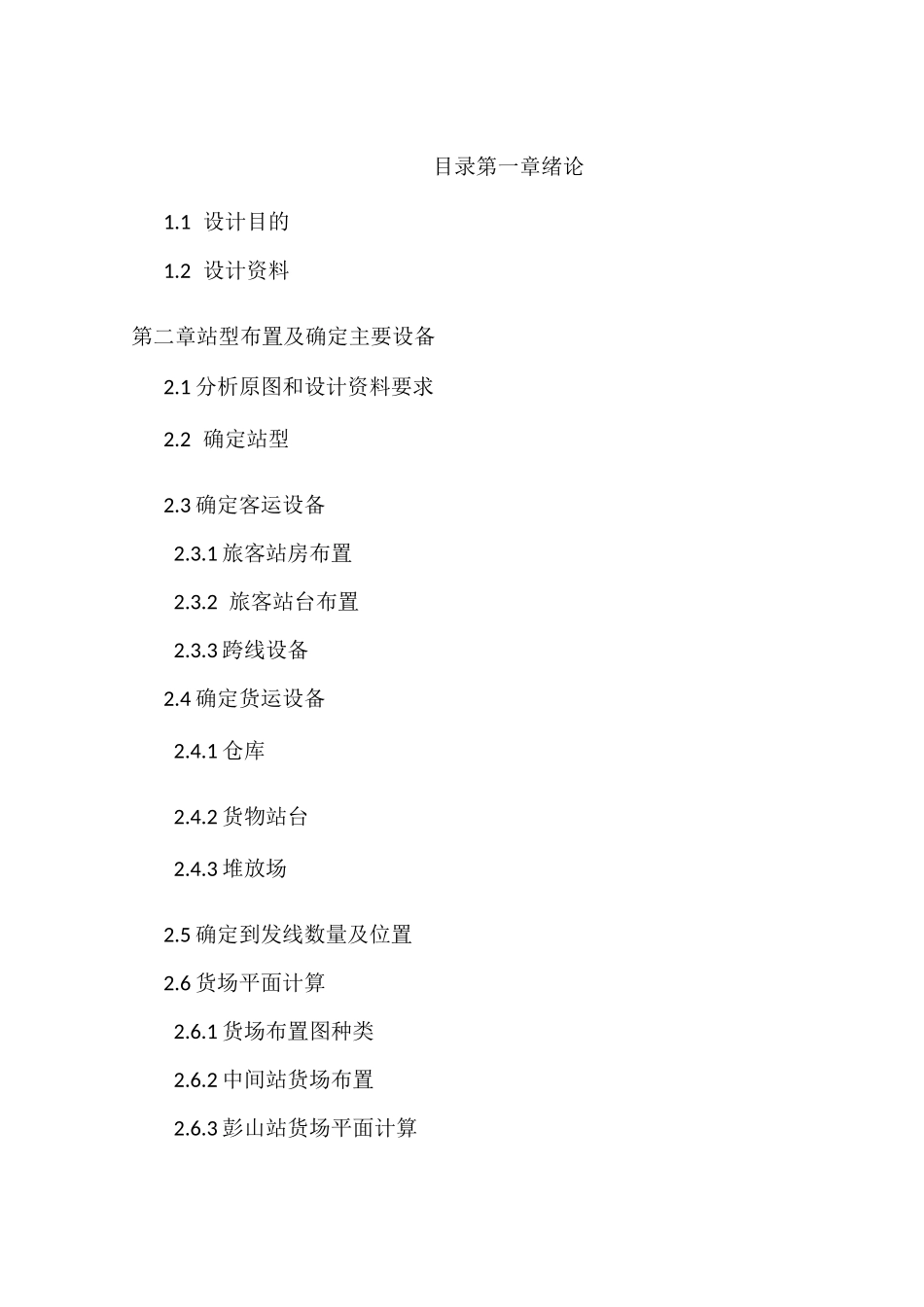

课程设计题目中间站设计专业：铁道运输年级：姓名：学号：西南交通大学峨眉校区指导教师评语成绩指导教师（签章）目录第一章绪论1.1 设计目的1.2 设计资料第二章站型布置及确定主要设备2.1 分析原图和设计资料要求2.2 确定站型2.3 确定客运设备2.3.1 旅客站房布置2.3.2 旅客站台布置2.3.3 跨线设备2.4 确定货运设备2.4.1 仓库2.4.2 货物站台2.4.3 堆放场2.5 确定到发线数量及位置2.6 货场平面计算2.6.1 货场布置图种类2.6.2 中间站货场布置2.6.3 彭山站货场平面计算2.7 确定牵出线数量及位置2.8 确定道岔辙叉号数2.9 绘制车站平面示意图第三章平面设计3.1 确定设计线间距3.2 确定车站信号机以及警冲标位置3.3 坐标计算3.4 线路有效长3.4.1 定义3.4.2 线路有效长计算3.5 确定进站道岔中心里程与进站信号机位置3.6 道岔数量确定3.7 确定铺轨长度第四章 CAD 绘制彭山站布置详图第 1 章绪论1.1 设计目的计的题目为中间站设计，即根据所给的中间站的经济技术条件以及周边环现有的车站布置图。设计目的是为了使大家学会综合运用中间站的设计理论和方法；熟悉设计中的基本运算和有关规定；初步训练站场设计比例尺图的绘制，掌握基本的绘图技巧；建立设计中的竖向概念。按照设计要求，找出原有设计中不合理和不优的地方进行更改。从而达到课程设计的目的，即综合运用中间站的设计理论和方法；熟悉设计中的基本运算和有关规定；初步训练站场设计比例尺图的绘制，掌握基本的绘图技巧；建立设计中的竖向概念，搜集的资料分析原有设计图的优点与缺点找出不合理的地方，然后重新确定站型及主要设备的数量和布置方法来完成中间站的设计。包括各类线路，各个道岔的号数和布置，信号机的布置，警冲标的布置，轨道绝缘的设置。使新设计的中间站能够满足客货运量的要求已经车站各项作业的要求，最后用 CAD 绘制出车站的详图，独立完成中间站的设计工作。1.2 设计资料本次课程设计为彭山站，车站中心坐标为成昆线 K076K+884 处。上行方向衔接青龙场站，区间里程为 11.172Km，下行方向衔接太和站，区间里程为8.522Km。本站为新建单线 II 级干线，在彭山县凤鸣镇新村路设中间站，预留站坪的平、纵断面资料见附件车站布置图；限制坡度 6%。；到发线有效长 850m；运输要求：车站作业量见附件；正线用高柱色灯信号机（基本宽度 380mm）,站线用矮柱色灯信号机，并有轨道电路；本站除正线外，尚需一条到发线通行超限货物列车；...
