肖特基整流二极管介绍

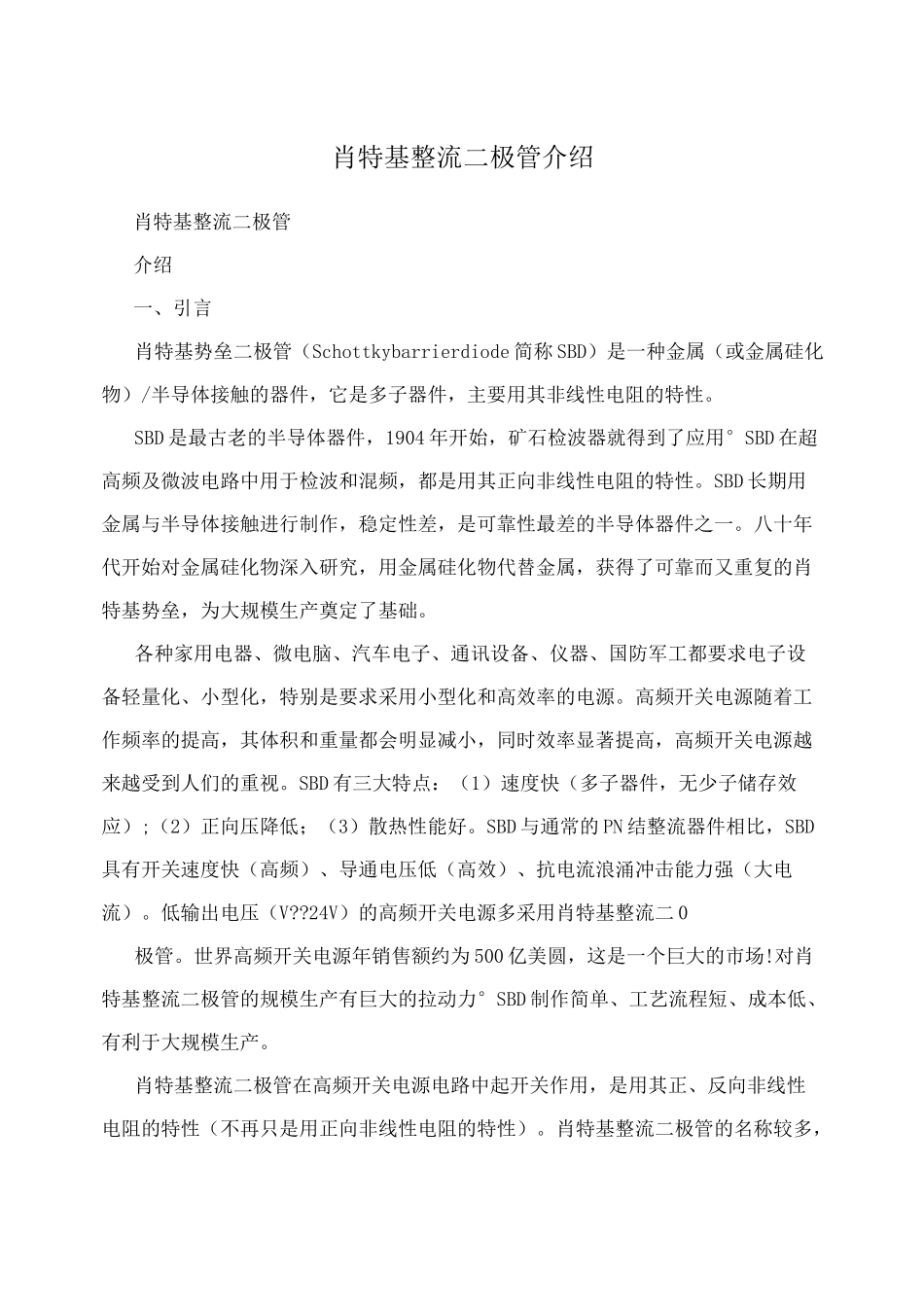

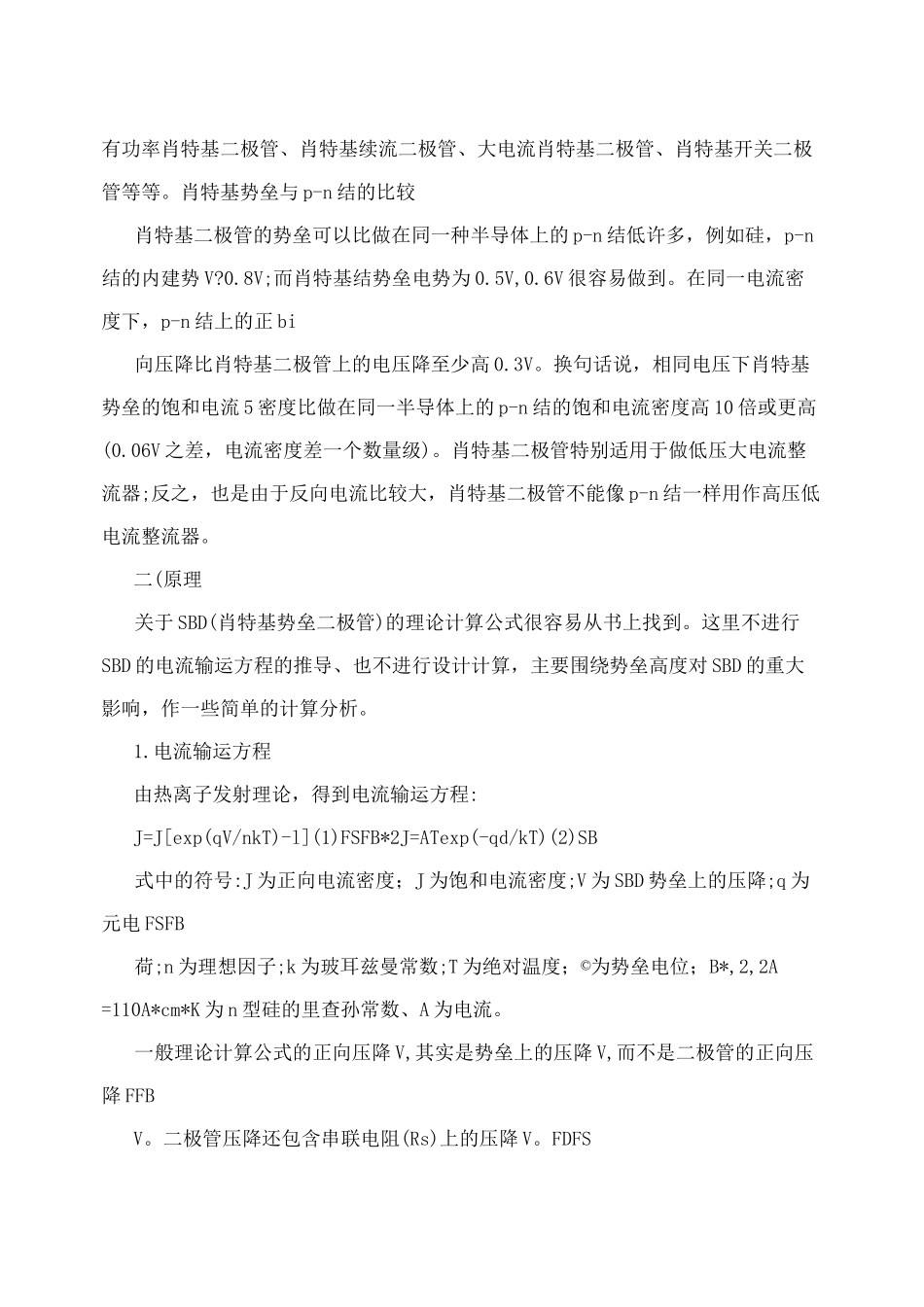

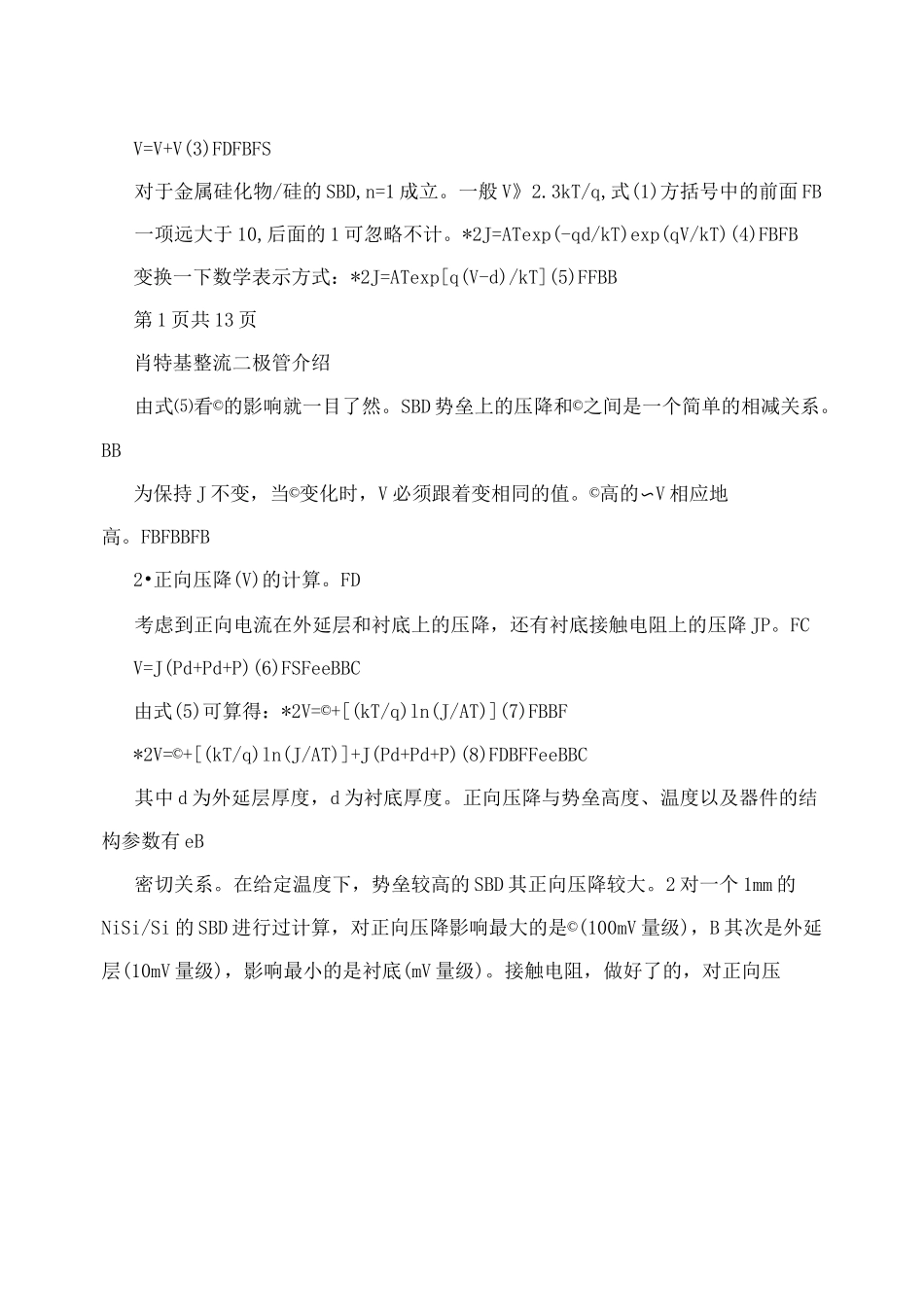

肖特基整流二极管介绍肖特基整流二极管介绍一、引言肖特基势垒二极管（Schottkybarrierdiode 简称 SBD）是一种金属（或金属硅化物）/半导体接触的器件，它是多子器件，主要用其非线性电阻的特性。SBD 是最古老的半导体器件，1904 年开始，矿石检波器就得到了应用°SBD 在超高频及微波电路中用于检波和混频，都是用其正向非线性电阻的特性。SBD 长期用金属与半导体接触进行制作，稳定性差，是可靠性最差的半导体器件之一。八十年代开始对金属硅化物深入研究，用金属硅化物代替金属，获得了可靠而又重复的肖特基势垒，为大规模生产奠定了基础。各种家用电器、微电脑、汽车电子、通讯设备、仪器、国防军工都要求电子设备轻量化、小型化，特别是要求采用小型化和高效率的电源。高频开关电源随着工作频率的提高，其体积和重量都会明显减小，同时效率显著提高，高频开关电源越来越受到人们的重视。SBD 有三大特点：（1）速度快（多子器件，无少子储存效应）;（2）正向压降低；（3）散热性能好。SBD 与通常的 PN 结整流器件相比，SBD具有开关速度快（高频）、导通电压低（高效）、抗电流浪涌冲击能力强（大电流）。低输出电压（V??24V）的高频开关电源多采用肖特基整流二 0极管。世界高频开关电源年销售额约为 500 亿美圆，这是一个巨大的市场!对肖特基整流二极管的规模生产有巨大的拉动力°SBD 制作简单、工艺流程短、成本低、有利于大规模生产。肖特基整流二极管在高频开关电源电路中起开关作用，是用其正、反向非线性电阻的特性（不再只是用正向非线性电阻的特性）。肖特基整流二极管的名称较多，有功率肖特基二极管、肖特基续流二极管、大电流肖特基二极管、肖特基开关二极管等等。肖特基势垒与 p-n 结的比较肖特基二极管的势垒可以比做在同一种半导体上的 p-n 结低许多，例如硅，p-n结的内建势 V?0.8V;而肖特基结势垒电势为 0.5V,0.6V 很容易做到。在同一电流密度下，p-n 结上的正 bi向压降比肖特基二极管上的电压降至少高 0.3V。换句话说，相同电压下肖特基势垒的饱和电流 5 密度比做在同一半导体上的 p-n 结的饱和电流密度高 10 倍或更高(0.06V 之差，电流密度差一个数量级)。肖特基二极管特别适用于做低压大电流整流器;反之，也是由于反向电流比较大，肖特基二极管不能像 p-n 结一样用作高压低电流整流器。二(原理关于 SBD(肖特基势垒二极管)的理论计算公式很容易从书上找到。这里不进行SBD 的电流输运方程的...
