动叶可调轴流风机安装和使用维护说明书

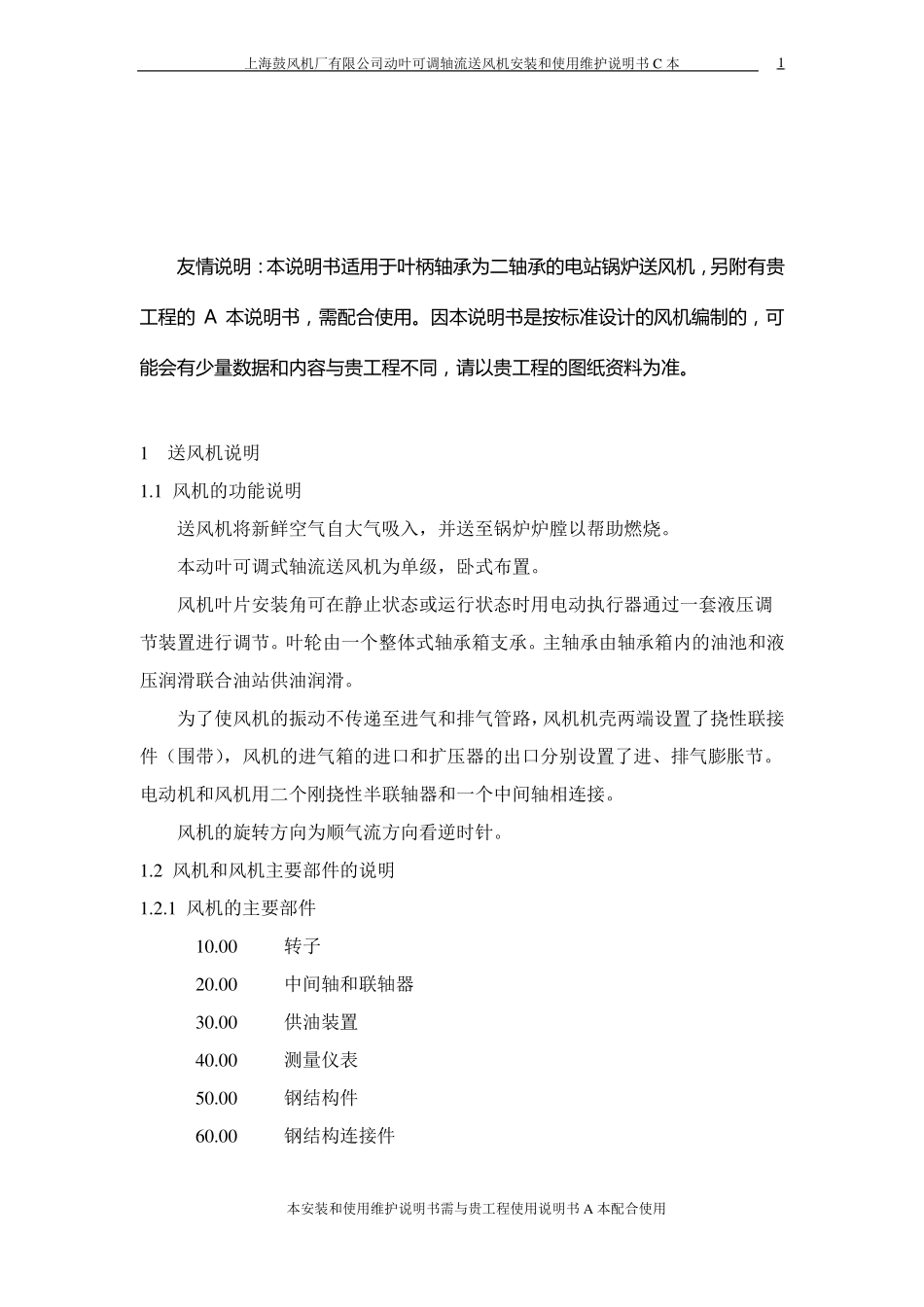

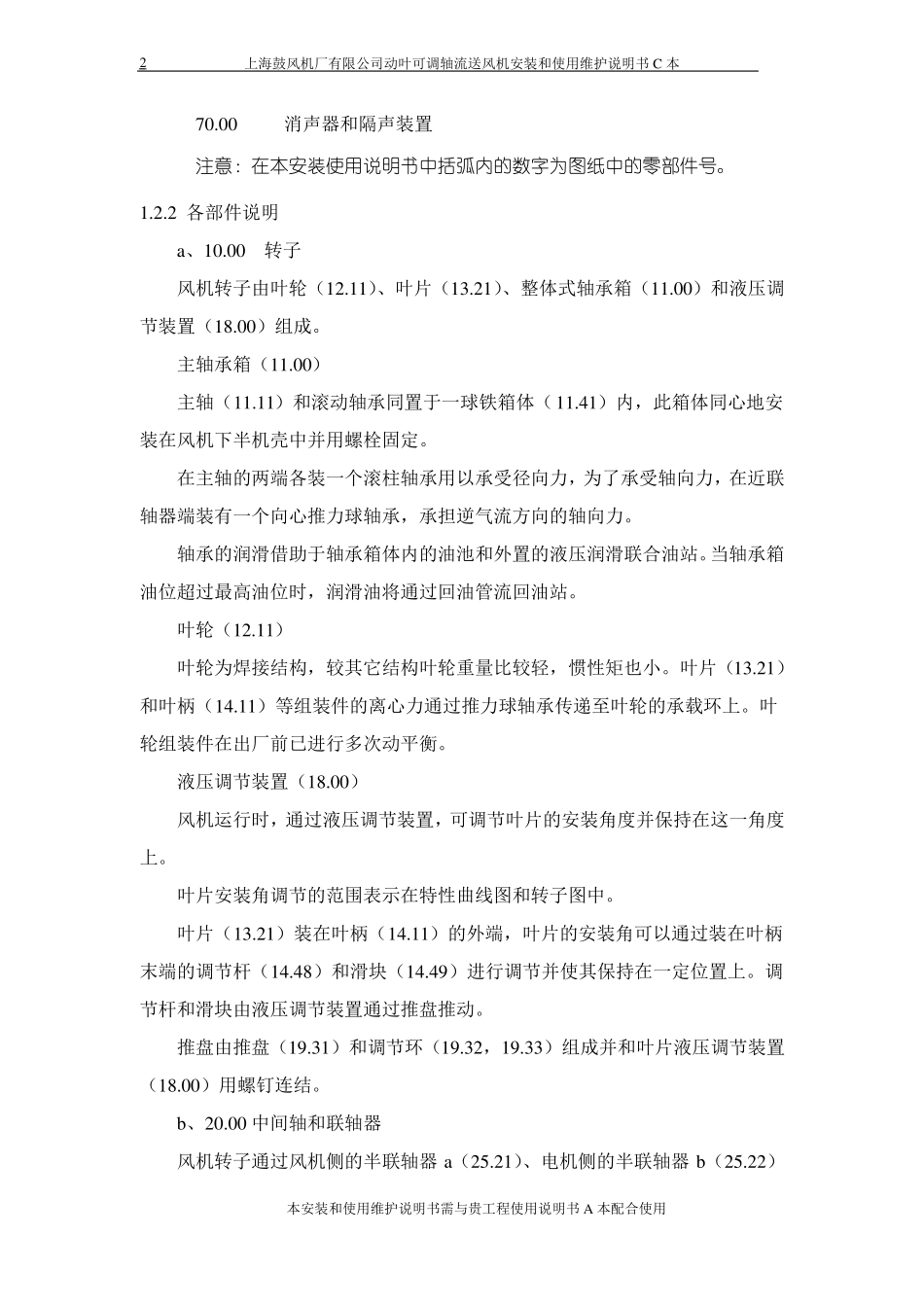

FAF 型电站动叶可调轴流送风机安装和使用维护说明书（C 部分）上 海 鼓 风 机 厂 有 限 公 司上海鼓风机厂有限公司动叶可调轴流送风机安装和使用维护说明书 C 本1友情说明：本说明书适用于叶柄轴承为二轴承的电站锅炉送风机，另附有贵工程的 A 本说明书，需配合使用。因本说明书是按标准设计的风机编制的，可能会有少量数据和内容与贵工程不同，请以贵工程的图纸资料为准。1送风机说明1.1 风机的功能说明送风机将新鲜空气自大气吸入，并送至锅炉炉膛以帮助燃烧。本动叶可调式轴流送风机为单级，卧式布置。风机叶片安装角可在静止状态或运行状态时用电动执行器通过一套液压调节装置进行调节。叶轮由一个整体式轴承箱支承。主轴承由轴承箱内的油池和液压润滑联合油站供油润滑。为了使风机的振动不传递至进气和排气管路，风机机壳两端设置了挠性联接件（围带），风机的进气箱的进口和扩压器的出口分别设置了进、排气膨胀节。电动机和风机用二个刚挠性半联轴器和一个中间轴相连接。风机的旋转方向为顺气流方向看逆时针。1.2 风机和风机主要部件的说明1.2.1 风机的主要部件10.00转子20.00中间轴和联轴器30.00供油装置40.00测量仪表50.00钢结构件60.00钢结构连接件本安装和使用维护说明书需与贵工程使用说明书 A 本配合使用2上海鼓风机厂有限公司动叶可调轴流送风机安装和使用维护说明书 C 本70.00消声器和隔声装置注意：在本安装使用说明书中括弧内的数字为图纸中的零部件号。1.2.2 各部件说明a、10.00转子风机转子由叶轮（12.11）、叶片（13.21）、整体式轴承箱（11.00）和液压调节装置（18.00）组成。主轴承箱（11.00）主轴（11.11）和滚动轴承同置于一球铁箱体（11.41）内，此箱体同心地安装在风机下半机壳中并用螺栓固定。在主轴的两端各装一个滚柱轴承用以承受径向力，为了承受轴向力，在近联轴器端装有一个向心推力球轴承，承担逆气流方向的轴向力。轴承的润滑借助于轴承箱体内的油池和外置的液压润滑联合油站。当轴承箱油位超过最高油位时，润滑油将通过回油管流回油站。叶轮（12.11）叶轮为焊接结构，较其它结构叶轮重量比较轻，惯性矩也小。叶片（13.21）和叶柄（14.11）等组装件的离心力通过推力球轴承传递至叶轮的承载环上。叶轮组装件在出厂前已进行多次动平衡。液压调节装置（18.00）风机运行时，通过液压调节装置，可调节叶片的安装角度并保持在这一角度上。叶片安装角调节的范围表示在特性曲线图和转子图中。叶片...
