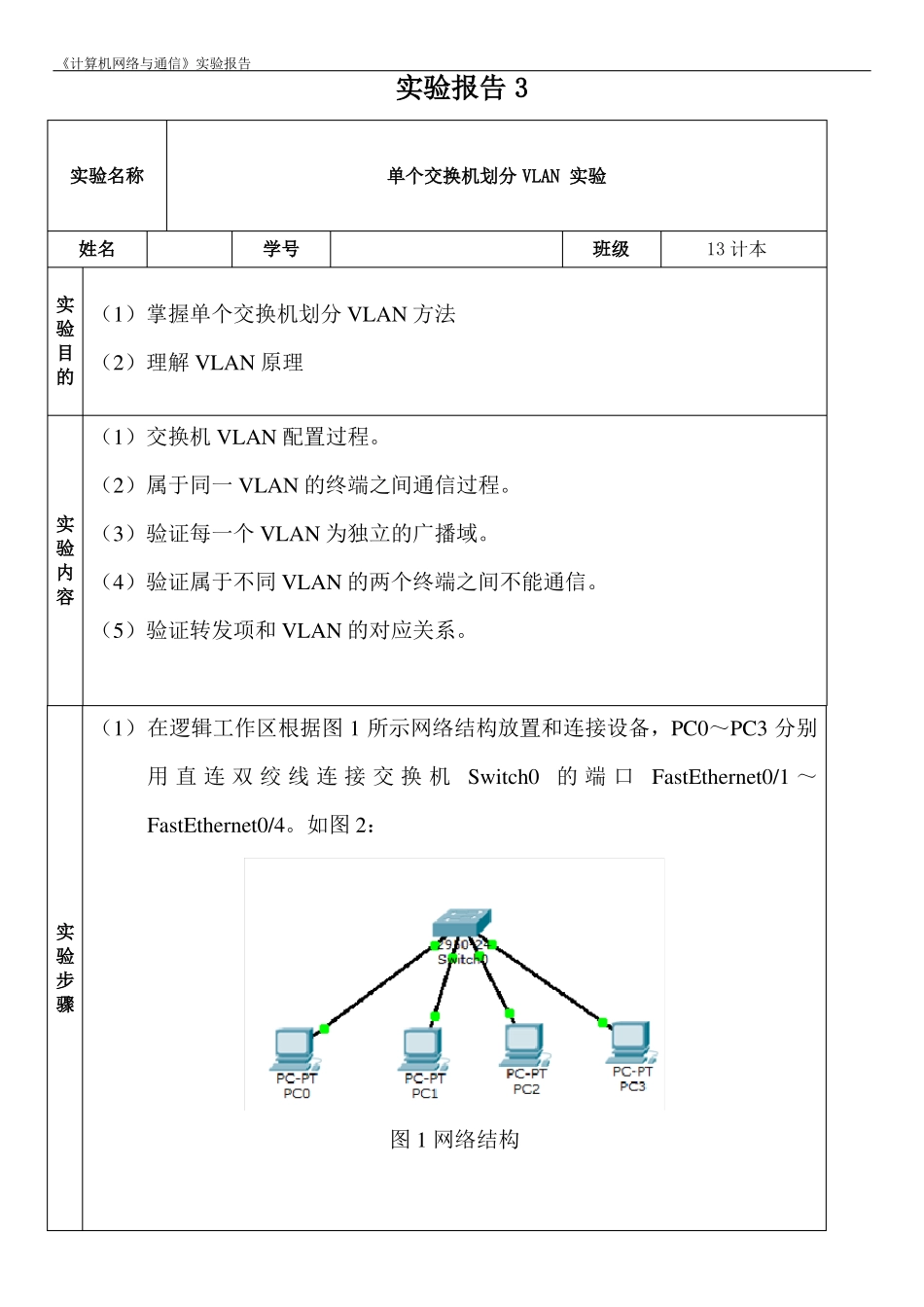

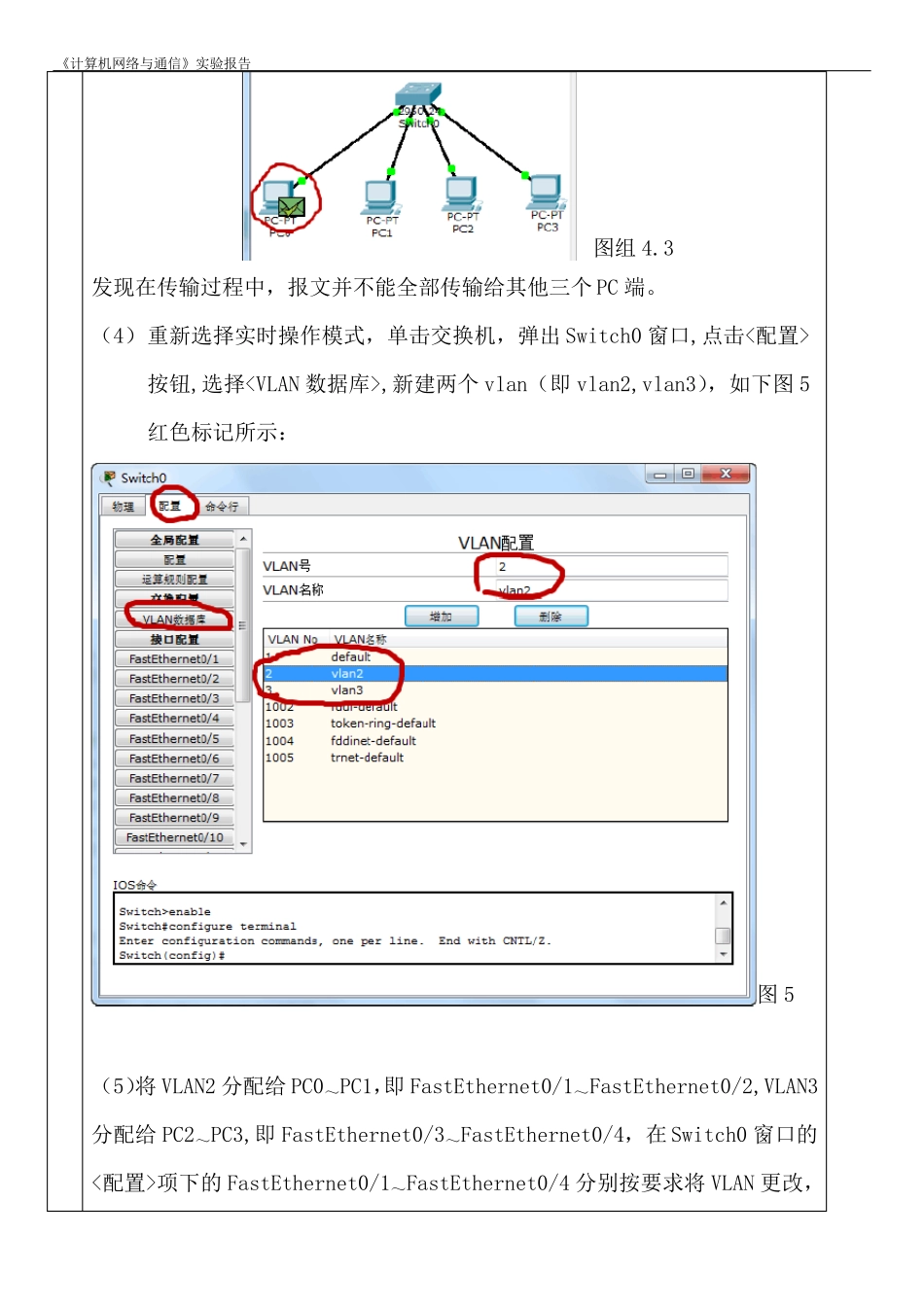

《计算机网络与通信》实验报告实验报告 3实验名称单个交换机划分 VLAN 实验姓名学号班级13 计本实 （1）掌握单个交换机划分 VLAN 方法验目 （2）理解 VLAN 原理的（1）交换机 VLAN 配置过程。（2）属于同一 VLAN 的终端之间通信过程。实 （3）验证每一个 VLAN 为独立的广播域。验内 （4）验证属于不同 VLAN 的两个终端之间不能通信。容（5）验证转发项和 VLAN 的对应关系。（1）在逻辑工作区根据图 1 所示网络结构放置和连接设备，PC0～PC3 分别用 直 连 双 绞 线 连 接 交 换 机 Switch0 的 端 口 FastEthernet0/1 ～FastEthernet0/4。如图 2：实验步骤图 1 网络结构《计算机网络与通信》实验报告图 2（2）分别单击 PC0 ~ PC3，弹出 PC 窗口，点击<配置按钮>，选择，依次设置 IP 地址为 192.1.1.1、192.1.1.2、192.1.1.3、192.1.1.4，如图 3 所示：图 3（3）通过拖动公共工具栏中的简单报文启动 PC0 和 PC1 之间的 Ping 操作，PC0 首先广播一个 ARP 报文，可以观察到：PC0 发送的 ARP 报文被交换机广播到其他三个终端，出现的现象如图组 4 所示：图 4.1图 4.2《计算机网络与通信》实验报告图组 4.3发现在传输过程中，报文并不能全部传输给其他三个 PC 端。（4）重新选择实时操作模式，单击交换机，弹出 Switch0 窗口,点击<配置>按钮,选择,新建两个 vlan（即 vlan2,vlan3），如下图 5红色标记所示：图 5（5）将 VLAN2 分配给 PC0～PC1，即 FastEthernet0/1～FastEthernet0/2,VLAN3分配给 PC2～PC3,即 FastEthernet0/3～FastEthernet0/4，在 Switch0 窗口的<配置>项下的 FastEthernet0/1～FastEthernet0/4 分别按要求将 VLAN 更改，《计算机网络与通信》实验报告如图 6 所示：图 6（6）在模式选择栏选择模拟操作模式，单击<编辑过滤器>按钮，弹出报文类型过滤框，只选中 ARP 报文类型，如图 7 所示:图 7《计算机网络与通信》实验报告（7）添加报文。完成 VLAN 配置后，只能实现 PC0 和 PC1 之间的 Ping 操作，PC2 和 PC3之间的 Ping 操作，无法实现 PC0 或 PC1 和 PC2 或 PC3 之间的 Ping 操作。（8）重新进行步骤（3）的 ARP 报文广播操作，发现 PC0 发送的 ARP 报文只被交换机广播到 PC1。如图组 8：图 8.1图 8.2（9）查看交换机转发表，每一转发项都有对应的 VLAN 标识符，如图 所示，表明交换机为不同的 VLAN 建立独立的转发表。如图 9：图 9《计算机网络与通信》实验报告通过这次实验，掌握了单个交换机划分 VLAN 方法，理解了 VLAN 原实验 理，验证了每一个 VLAN 为独立的广播域并验证了属于不同 VLAN 的两个终结果 端之间是不能通信的。分析实验日期：2016 年 3 月 27 日及总评分：结指导教师签字：
