单轨吊轨道选型安装标准资料

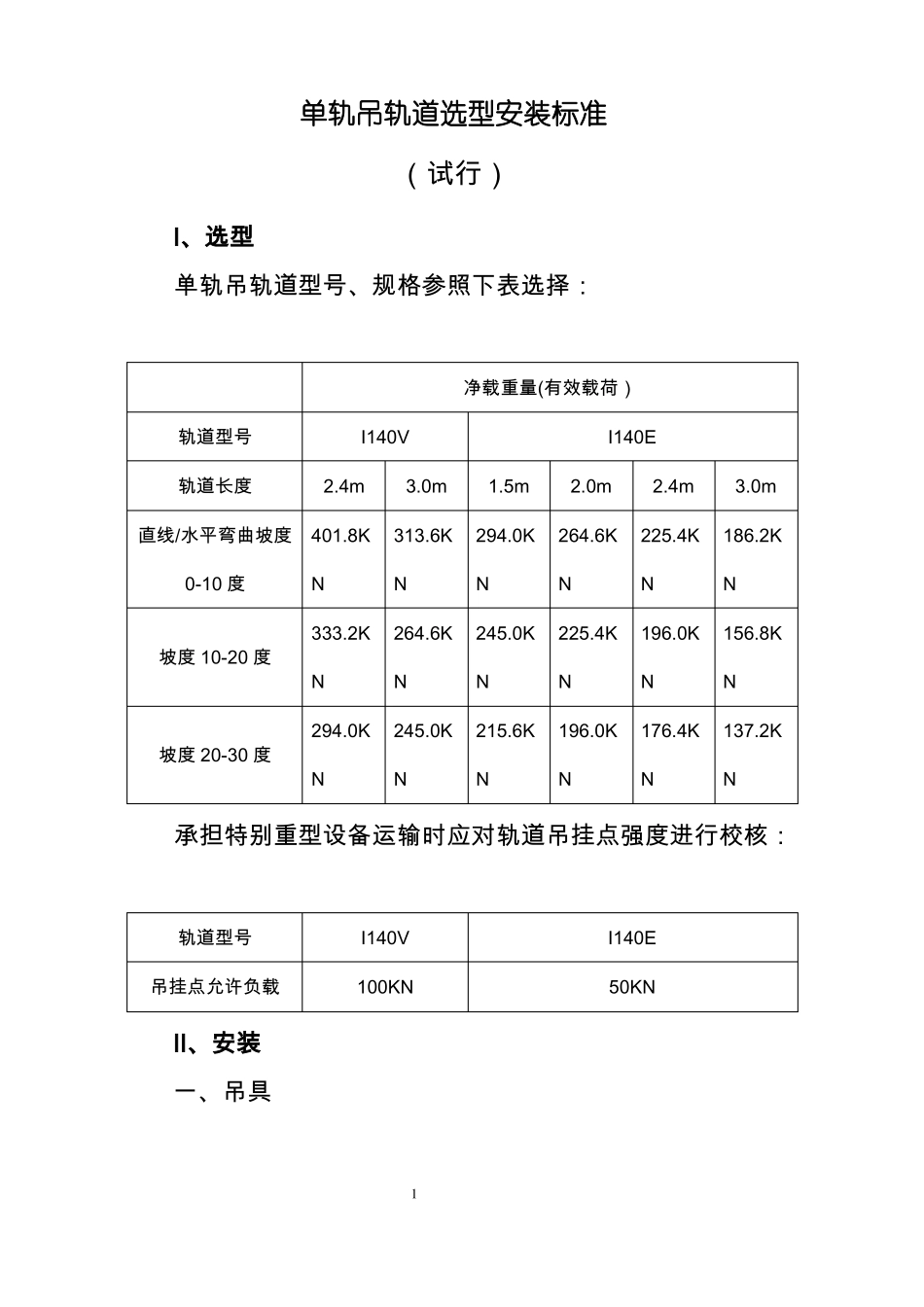

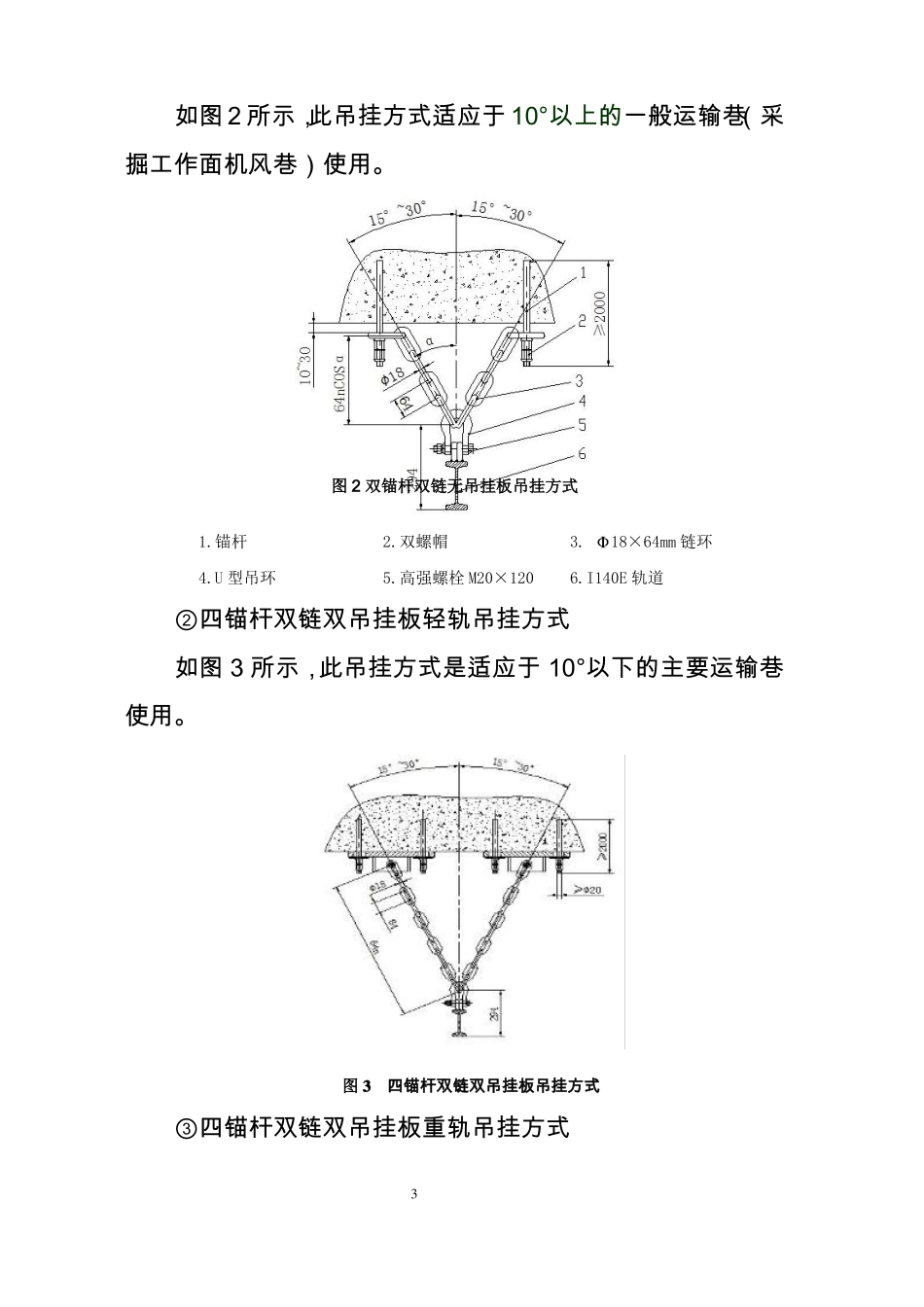

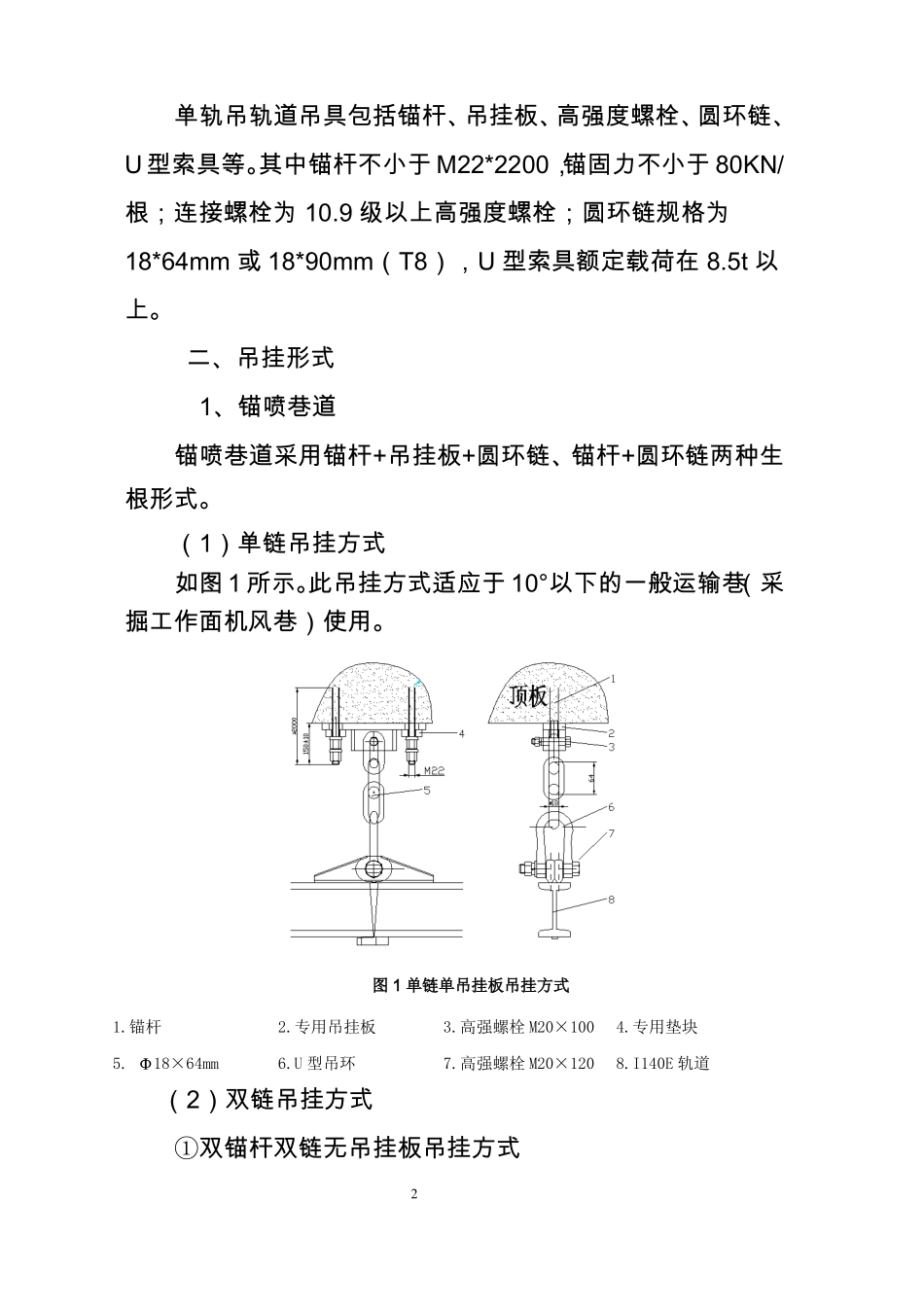

单轨吊轨道选型安装标准（试行）Ⅰ、选型单轨吊轨道型号、规格参照下表选择：轨道型号轨道长度直线/水平弯曲坡度0-10 度I140V2.4m401.8KN333.2K坡度 10-20 度N294.0K坡度 20-30 度NNN245.0K3.0m313.6KN264.6K净载重量(有效载荷）I140E1.5m294.0KN245.0KN215.6KN2.0m264.6KN225.4KN196.0KN2.4m225.4KN196.0KN176.4KN3.0m186.2KN156.8KN137.2KN承担特别重型设备运输时应对轨道吊挂点强度进行校核：轨道型号吊挂点允许负载I140V100KNI140E50KNⅡ、安装一、吊具1单轨吊轨道吊具包括锚杆、吊挂板、高强度螺栓、圆环链、U 型索具等。其中锚杆不小于 M22*2200，锚固力不小于 80KN/根；连接螺栓为 10.9 级以上高强度螺栓；圆环链规格为18*64mm 或 18*90mm（T8），U 型索具额定载荷在 8.5t 以上。二、吊挂形式1、锚喷巷道锚喷巷道采用锚杆+吊挂板+圆环链、锚杆+圆环链两种生根形式。（1）单链吊挂方式如图 1 所示。此吊挂方式适应于 10°以下的一般运输巷（采掘工作面机风巷）使用。图 1 单链单吊挂板吊挂方式1.锚杆5. Φ18×64mm2.专用吊挂板6.U 型吊环3.高强螺栓 M20×1004.专用垫块7.高强螺栓 M20×1208.I140E 轨道（2）双链吊挂方式①双锚杆双链无吊挂板吊挂方式2如图 2 所示，此吊挂方式适应于 10°以上的一般运输巷（采掘工作面机风巷）使用。图 2 双锚杆双链无吊挂板吊挂方式1.锚杆4.U 型吊环2.双螺帽5.高强螺栓 M20×1203. Φ18×64mm 链环6.I140E 轨道②四锚杆双链双吊挂板轻轨吊挂方式如图 3 所示，此吊挂方式是适应于 10°以下的主要运输巷使用。图 3四锚杆双链双吊挂板吊挂方式③四锚杆双链双吊挂板重轨吊挂方式3如图 4 所示，四锚杆双链双吊挂板重轨吊挂形式一般选用两根Φ18×90mm 吊挂链，每根吊挂链采用一个吊挂板加两根锚杆固定，即每个吊挂点采用 4 根锚杆吊挂。图 4 四锚杆双链双吊挂板重轨吊挂方式1.锚杆5.高强螺栓 M20×1002.专用吊挂板6.Φ18×90mm 链环3.专用垫块7.吊具4.双螺母8.I140V 轨道（3）三链吊挂方式如图 5 所示，此吊挂方式是适应于 10°以上的主要运输巷使用。图 5 四锚杆三链单吊挂板吊挂方式42、架棚巷道架棚巷道采用卡具+圆环链、圆环链捆绑在 U 型钢上生根形式。（1）单链吊挂方式如图 6a、图 6b 所示。图6ａ卡具吊挂U型钢图6 b单链捆绑U型钢吊挂（2）双链吊挂方式如图 7a、图 7b 所示。5图 7a 专用卡板吊挂图 7b 双链捆绑 U 型钢吊挂注：U ...
