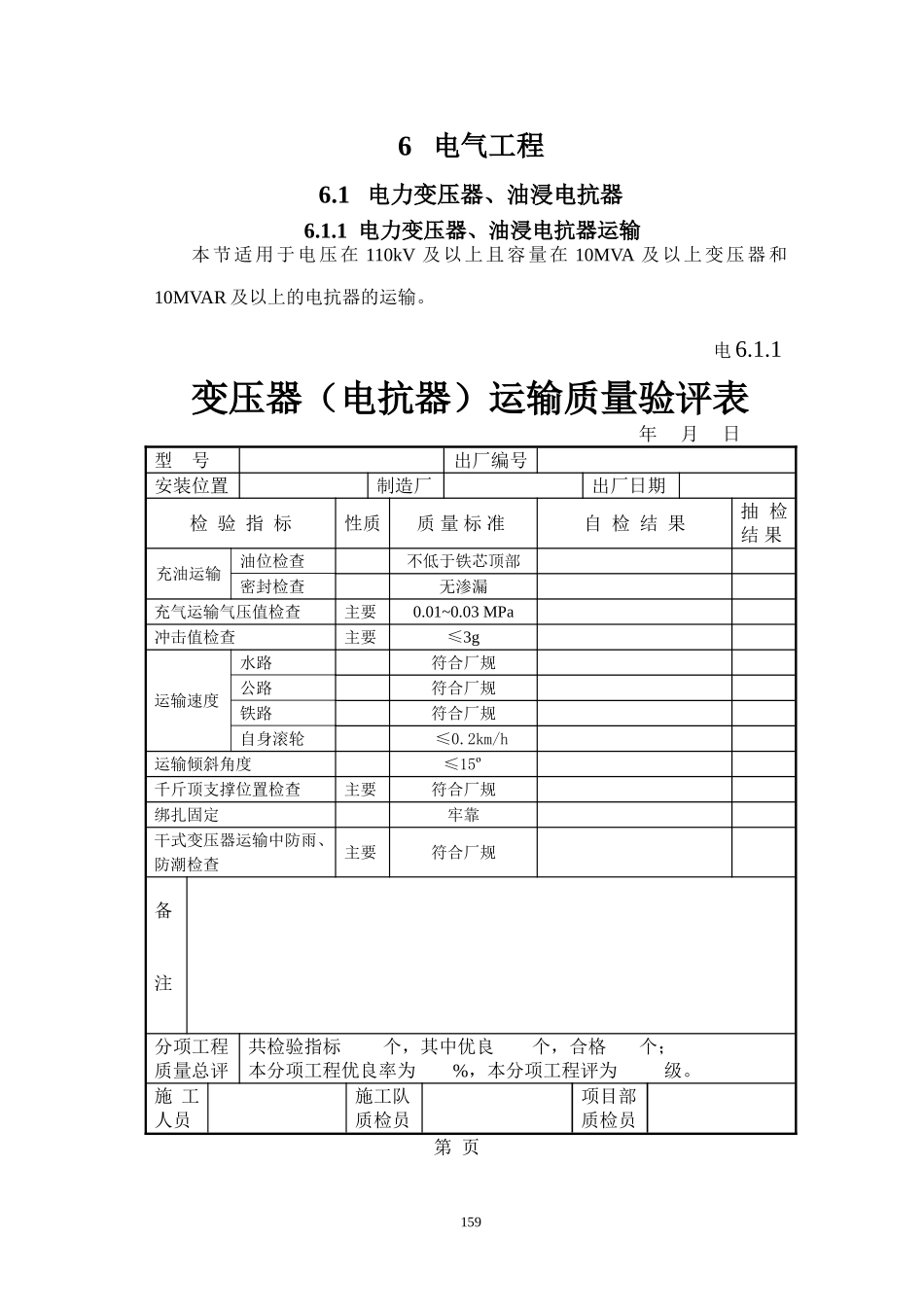

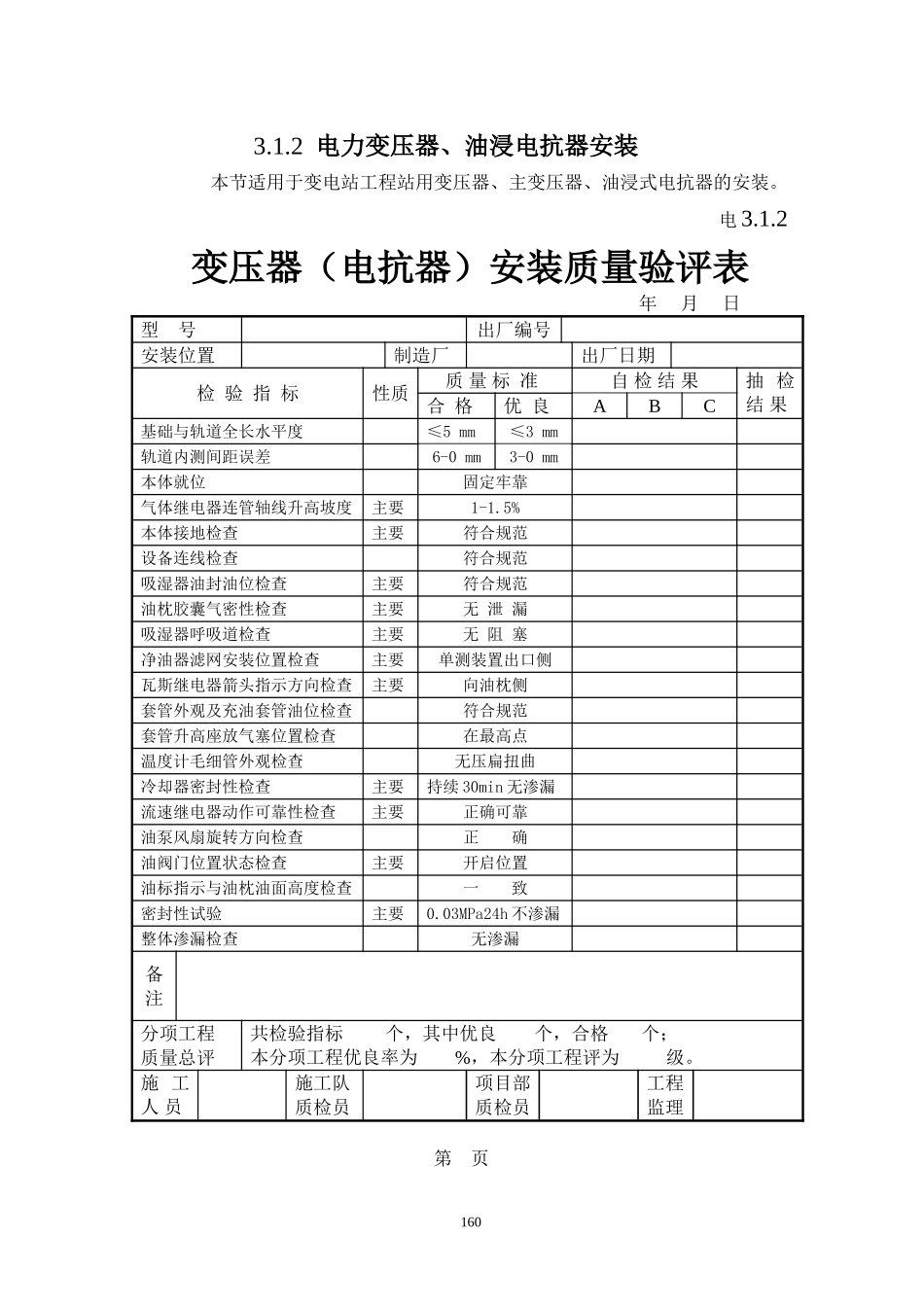

6电气工程6.1电力变压器、油浸电抗器6.1.1电力变压器、油浸电抗器运输本节适用于电压在110kV及以上且容量在10MVA及以上变压器和10MVAR及以上的电抗器的运输。电6.1.1变压器（电抗器）运输质量验评表年月日型号出厂编号安装位置制造厂出厂日期检验指标性质质量标准自检结果抽检结果充油运输油位检查不低于铁芯顶部密封检查无渗漏充气运输气压值检查主要0.01~0.03MPa冲击值检查主要≤3g运输速度水路符合厂规公路符合厂规铁路符合厂规自身滚轮≤0.2km/h运输倾斜角度≤15º千斤顶支撑位置检查主要符合厂规绑扎固定牢靠干式变压器运输中防雨、防潮检查主要符合厂规备注分项工程质量总评共检验指标个，其中优良个，合格个；本分项工程优良率为%，本分项工程评为级。施工人员施工队质检员项目部质检员第页1593.1.2电力变压器、油浸电抗器安装本节适用于变电站工程站用变压器、主变压器、油浸式电抗器的安装。电3.1.2变压器（电抗器）安装质量验评表年月日型号出厂编号安装位置制造厂出厂日期检验指标性质质量标准自检结果抽检结果合格优良ABC基础与轨道全长水平度≤5mm≤3mm轨道内测间距误差6-0mm3-0mm本体就位固定牢靠气体继电器连管轴线升高坡度主要1-1.5%本体接地检查主要符合规范设备连线检查符合规范吸湿器油封油位检查主要符合规范油枕胶囊气密性检查主要无泄漏吸湿器呼吸道检查主要无阻塞净油器滤网安装位置检查主要单测装置出口侧瓦斯继电器箭头指示方向检查主要向油枕侧套管外观及充油套管油位检查符合规范套管升高座放气塞位置检查在最高点温度计毛细管外观检查无压扁扭曲冷却器密封性检查主要持续30min无渗漏流速继电器动作可靠性检查主要正确可靠油泵风扇旋转方向检查正确油阀门位置状态检查主要开启位置油标指示与油枕油面高度检查一致密封性试验主要0.03MPa24h不渗漏整体渗漏检查无渗漏备注分项工程质量总评共检验指标个，其中优良个，合格个；本分项工程优良率为%，本分项工程评为级。施工人员施工队质检员项目部质检员工程监理第页1606.1.3干式变压器（电抗器）本节适用于额定电压35KV及以下干式变压器(电抗器)的安装。电6.1.3干式变压器（电抗器）安装质量验评表年月日安装位置型号检验指标性质质量标准自检结果抽检结果ABC基础相间中心距离误差≤10mm基础予留孔中心线误差≤5mm支持瓷瓶外观检查主要清洁无损支持瓷瓶瓷件浇装连接检查主要粘合牢固地脚螺栓露出长度检查2-5扣混凝土支柱检查主要无损伤裂纹线圈外观检查主要无破损变形引出线裸露导体外观检查无毛刺、尖角本体固定检查牢固可靠垂直度检测值≤0.0087H母线连接检查符合规范变压器对地距离测量值主要符合规范变压器外壳及接地检查主要牢固可靠电抗器支柱绝缘子接地检查主要良好、不成闭合回路电抗器线圈绕向检查三相垂直排列主要中相线圈绕向与上下两相相反两相重叠一相并列主要重叠两相绕向相反，并列一相与上面的一相绕向相同三相水平排列主要三相绕向相同备注分项工程质量总评共检验指标个，其中优良个，合格个；本分项工程优良率为%，本分项工程评为级。施工人员施工队质检员项目部质检员第页1616.1.4电力变压器、油浸电抗器芯部检查本节适用于可吊芯的油浸电力变压器、电抗器、消弧线圈的芯部检查。电6.1.4变压器（电抗器）芯检质量验评表年月日检查日期温度（最低—最高）放油（气）开始时间天气情况湿度（最大—最小）注油开始时间油标号吊前检查油面高度破氮前氮气压力检验指标性质质量标准自检结果抽检结果外观检查无碰伤变形螺栓紧固度检查主要紧固无松动支架及绝缘垫检查主要紧固无变位铁芯移位检查主要无移位裸导体相间及对地距离主要符合要求裸导体外观检查主要无毛刺尖角引出线焊接情况符合标准高压锥体位置主要贴近均压罩器身暴露在空气中的时间主要符合规范调压开关检查指示正确、接触良好铁芯接地检查允许一点接地器身箱体清洁度无杂物油垢钟罩或箱盖螺栓紧固主要螺栓受力均匀，胶垫压缩量≤1/3垫厚，无渗油问题及处理结果分项工程质量总评共检验指标个，其中优良个，合格个；本分项工程优良率为%，本分项工程评为级。检查人员施工技术负责项目部质检员厂商代表工程监理业主代表第页1626.1.5...
