南方CASS画纵断面详细教程手把手

南方CASS画纵断面详细教程手把手_第1页
1/10
南方CASS画纵断面详细教程手把手_第2页
2/10
南方CASS画纵断面详细教程手把手_第3页
3/10

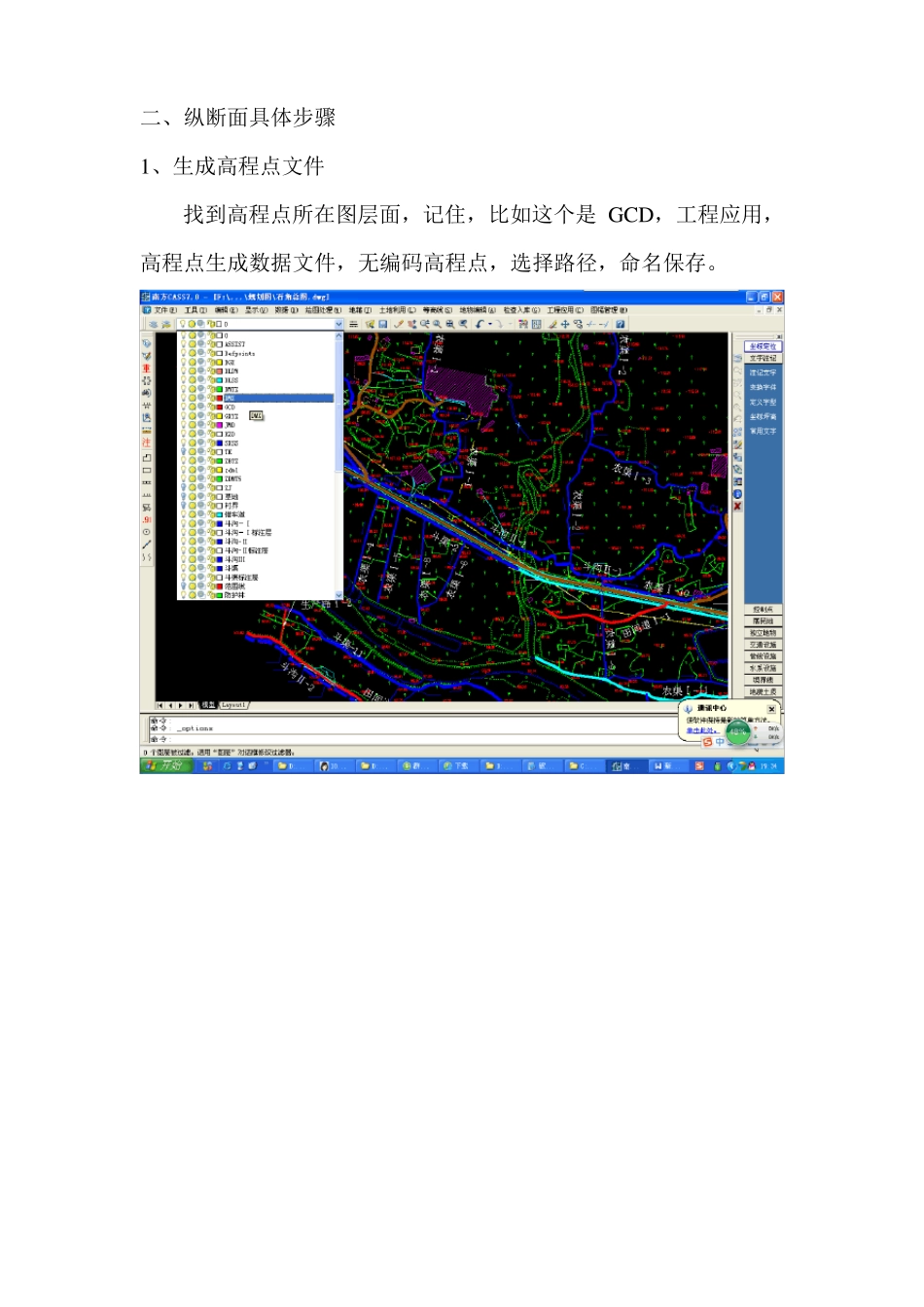

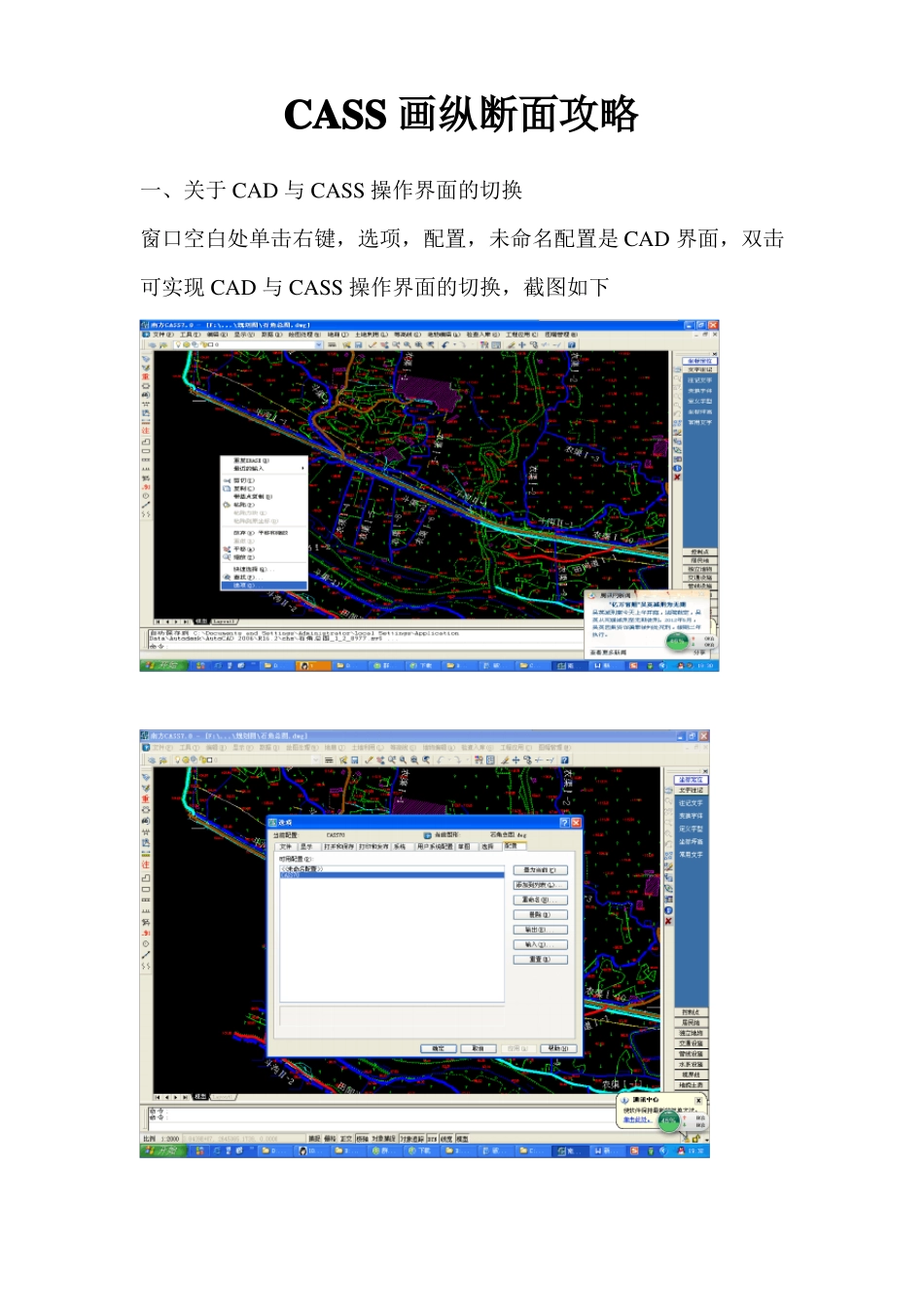

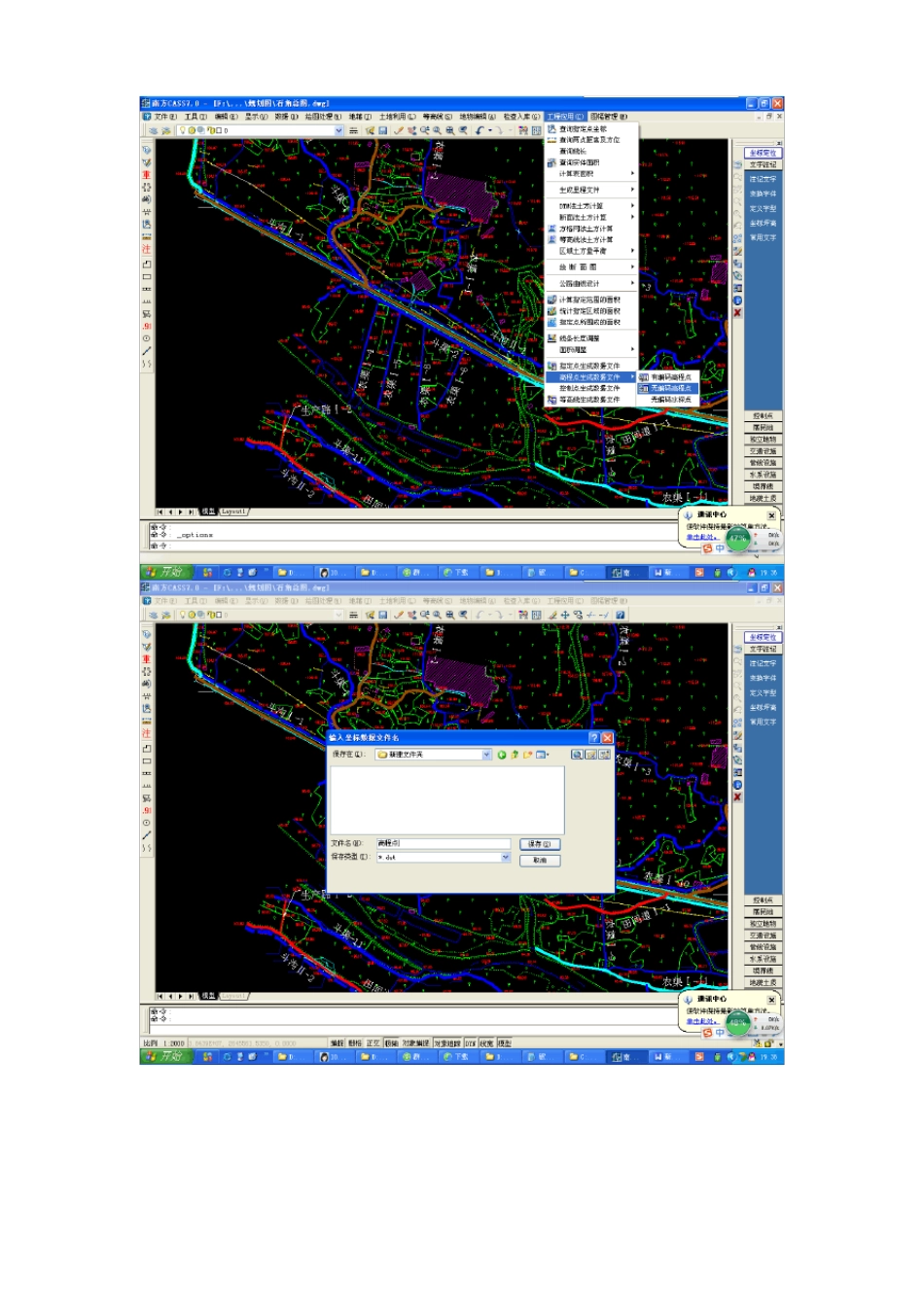

CASS 画纵断面攻略一、关于 CAD 与 CASS 操作界面的切换窗口空白处单击右键,选项,配置,未命名配置是 CAD 界面,双击可实现 CAD 与 CASS 操作界面的切换,截图如下二、纵断面具体步骤1、生成高程点文件找到高程点所在图层面,记住,比如这个是 GCD,工程应用,高程点生成数据文件,无编码高程点,选择路径,命名保存。然后输入高层点所在图层,刚刚看过是 GCD,直接键盘输入 GCD,enter,再 enter,现在我刚刚命名的“高程点.dat”文件就有数据了2、生成里程文件工程应用,生成里程文件,由复合线生成,普通断面选择复合线(也就是你画的规划图的沟渠或者道路)以斗沟Ⅰ-1为例,选中后弹出窗口,坐标数据文件选择之前生成的高程点文件,里程文件自己命名,为简单,可以命名为1,采样点间距是纵断面上里程点的多少,越大越少,越小越多,自由选择。3、生成纵断面必须先有个纵断面图框工程应用,绘断面图,根据里程文件选择你上一步保存的里程文件,我保存的是 1,打开弹出窗口纵向比,横向比是调整纵断面是否能在图框中放置下,断面图位置,,点选择图框内部其它默认我刚刚横向比是 500,发现放不下,删掉,重复第三步步骤,重新设置横向比为 1000生成纵断面图中横纵向比,根据生成时候的改写,画出水位线,沟顶线,沟底线,补上沟顶高程,水位,沟底高程,所有数据。最终成图
