厨房排油烟风管及热水机组烟道施工方案

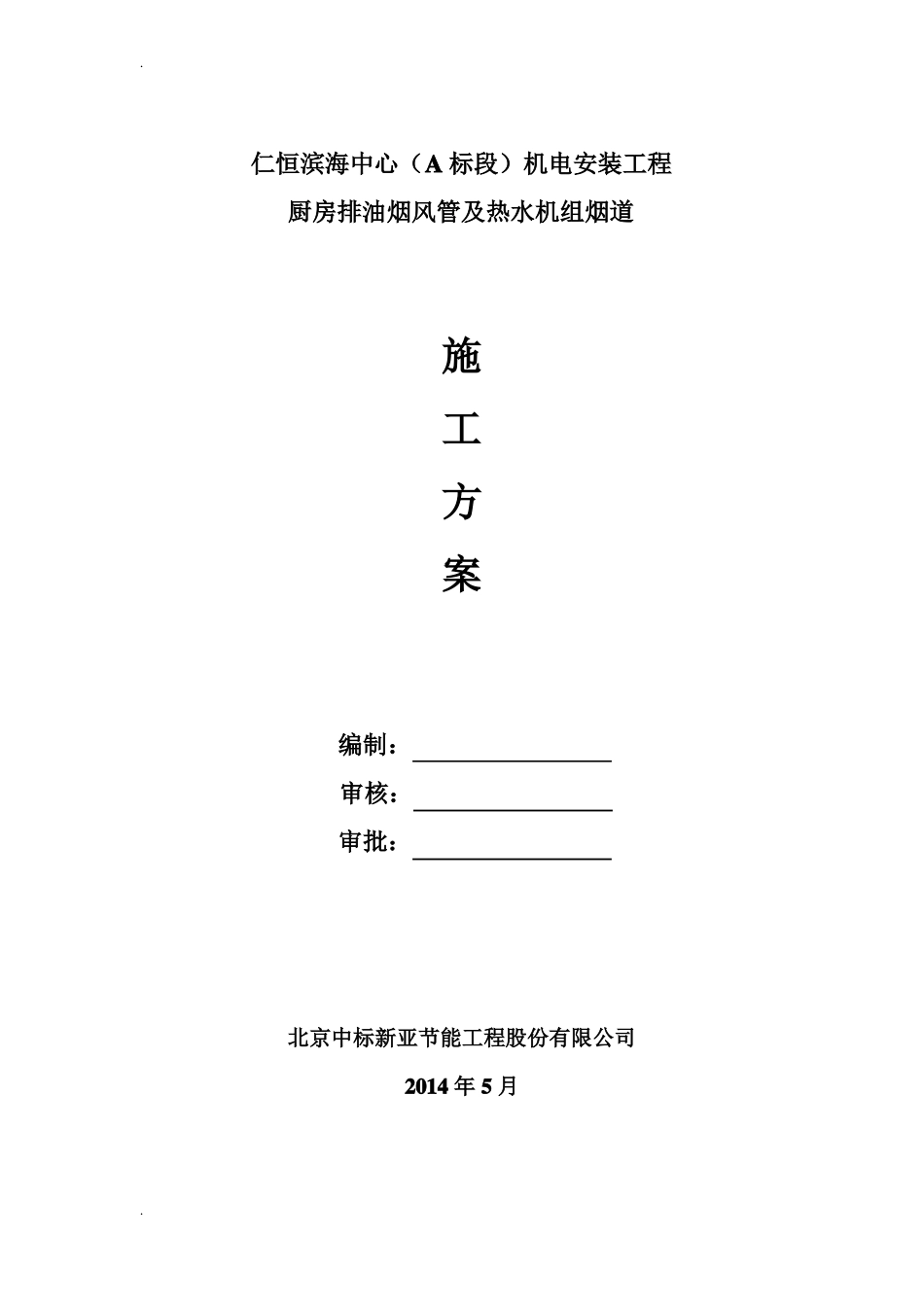

厨房排油烟风管及热水机组烟道施工方案_第1页
1/19

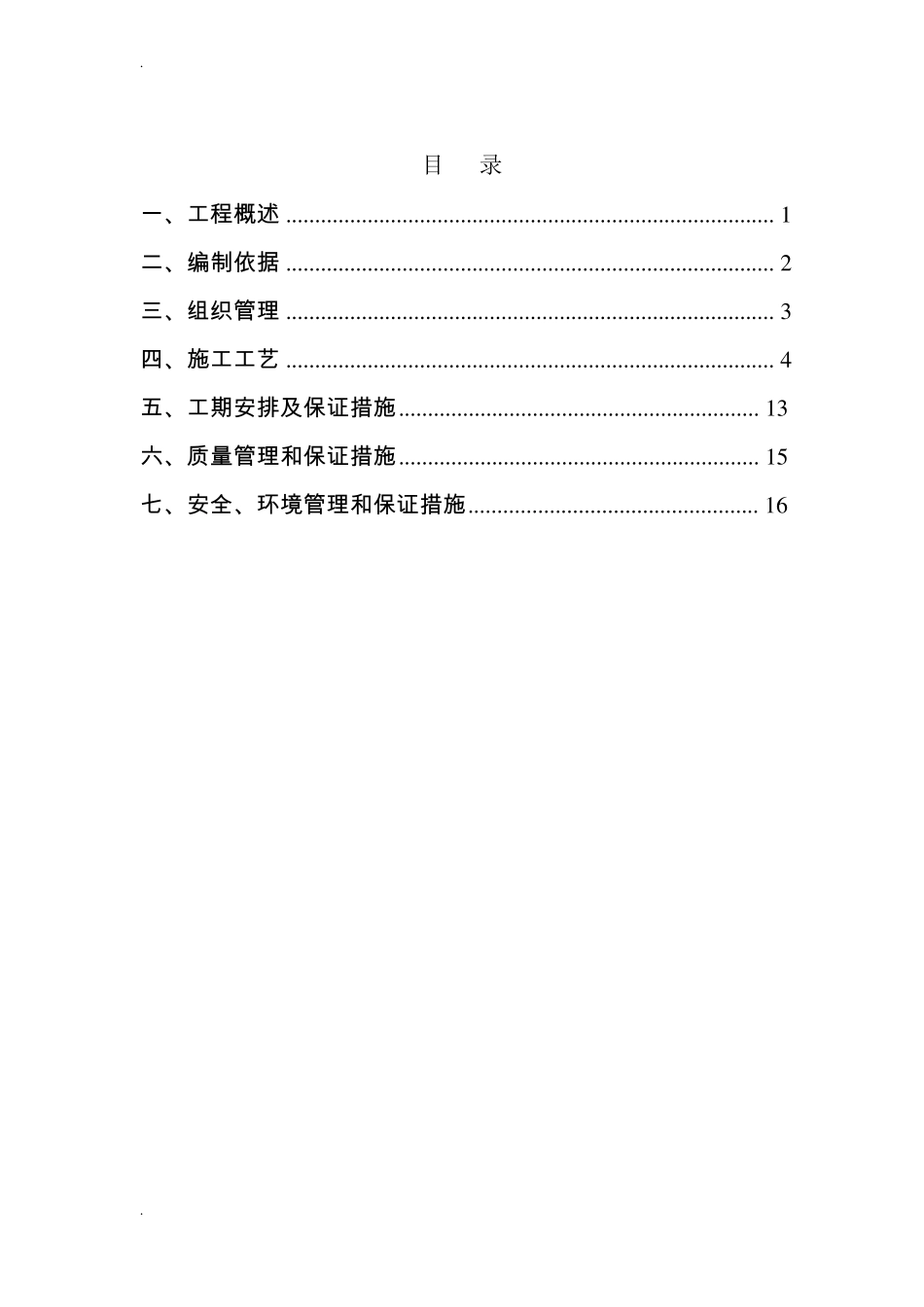

厨房排油烟风管及热水机组烟道施工方案_第2页
2/19

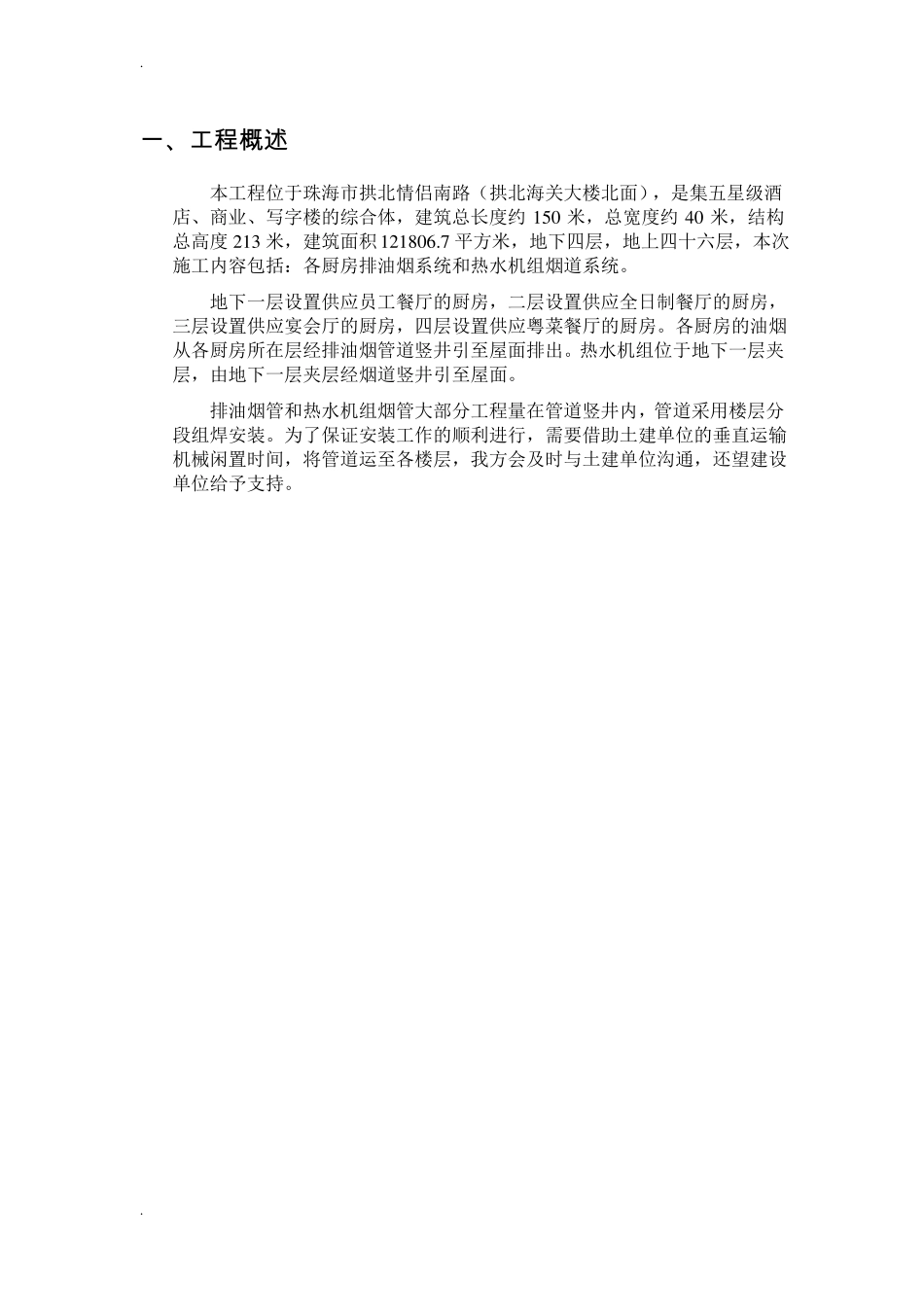

厨房排油烟风管及热水机组烟道施工方案_第3页
3/19
..仁恒滨海中心(A 标段)机电安装工程厨房排油烟风管及热水机组烟道施工方案编制:审核:审批:北京中标新亚节能工程股份有限公司2014 年 5 月.目录一、工程概述 .................................................................................... 1二、编制依据 .................................................................................... 2三、组织管理 .................................................................................... 3四、施工工艺 .................................................................................... 4五、工期安排及保证措施.............................................................. 13六、质量管理和保证措施.............................................................. 15七、安全、环境管理和保证措施.................................................. 16..一、工程概述本工程位于珠海市拱北情侣南路(拱北海关大楼北面),是集五星级酒店、商业、写字楼的综合体,建筑总长度约 150 米,总宽度约 40 米,结构总高度 213 米,建筑面积 121806.7 平方米,地下四层,地上四十六层,本次施工内容包括:各厨房排油烟系统和热水机组烟道系统。地下一层设置供应员工餐厅的厨房,二层设置供应全日制餐厅的厨房,三层设置供应宴会厅的厨房,四层设置供应粤菜餐厅的厨房。各厨房的油烟从各厨房所在层经排油烟管道竖井引至屋面排出。热水机组位于地下一层夹层,由地下一层夹层经烟道竖井引至屋面。排油烟管和热水机组烟管大部分工程量在管道竖井内,管道采用楼层分段组焊安装。为了保证安装工作的顺利进行,需要借助土建单位的垂直运输机械闲置时间,将管道运至各楼层,我方会及时与土建单位沟通,还望建设单位给予支持。..二、编制依据1、本工程施工图纸内容及图号:1) 空调、通风工程安装总说明风施-022) 地下一层空调通风布置平面图风施-113) 地下一层夹层空调通风布置平面图风施-134) 二层空调通风布置平面图风施-185) 三层空调通风布置平面图风施-206) 四层空调通风布置平面图风施-227) 屋顶层空调通风平面图风施-1182、我国现行的施工验收规范和操作规程:1) 《通风与空调工程施工质量验收规范》GB50243-20022) 《通风管道施工技术规程》JGJ141-20043、我国现行的安全生产、文明施工、环保及消防等有关规定;4、我公司的管理...
