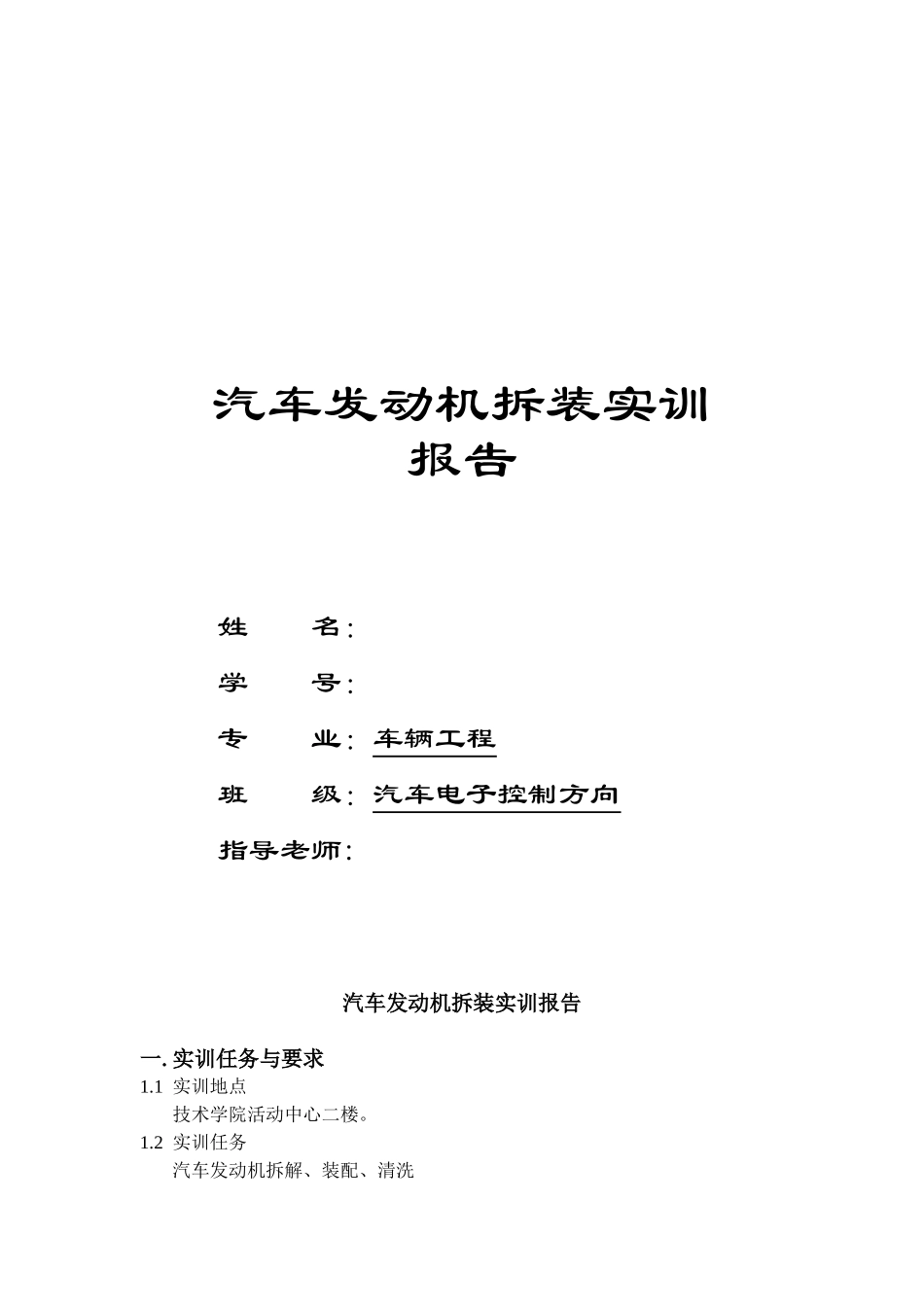

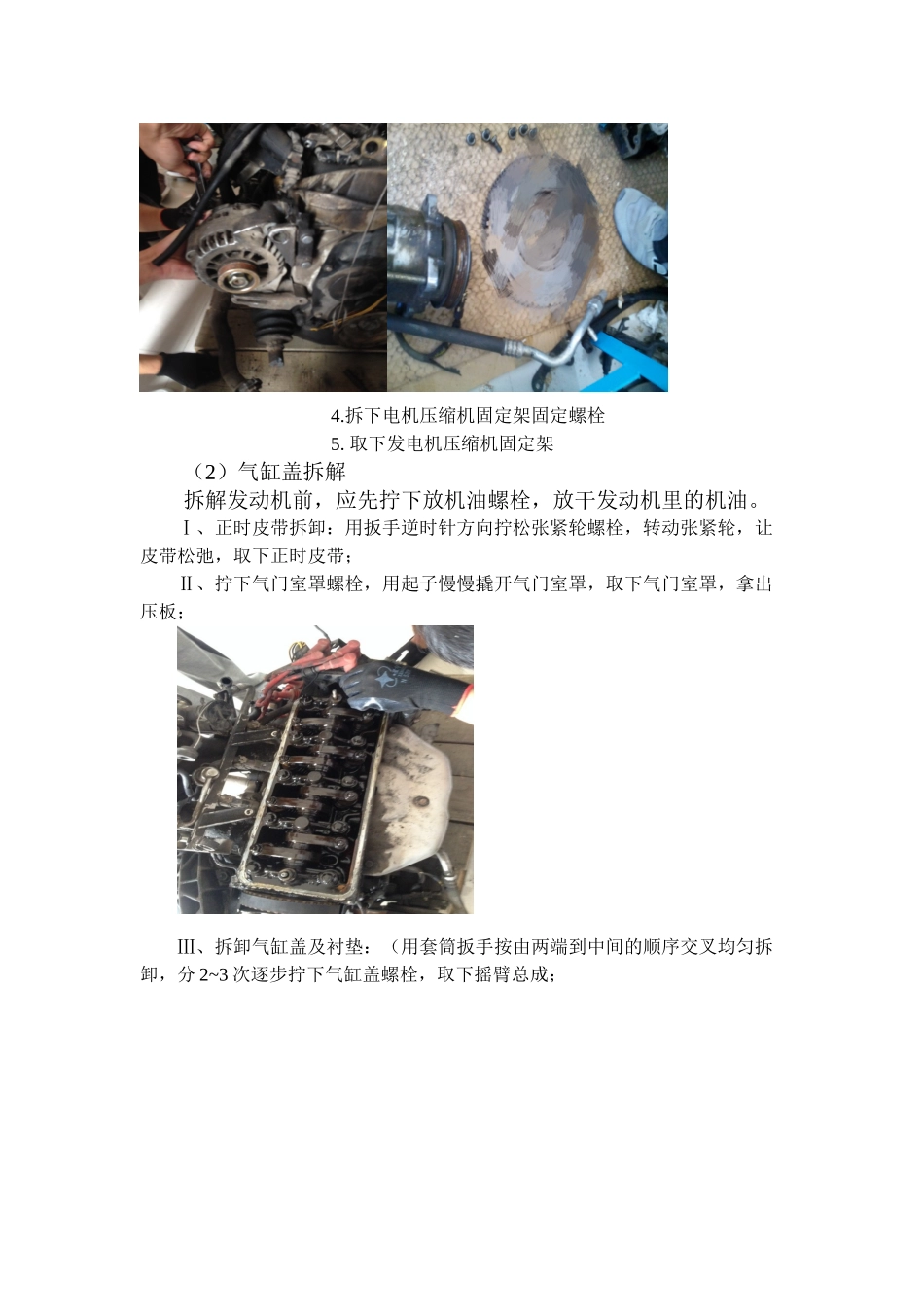

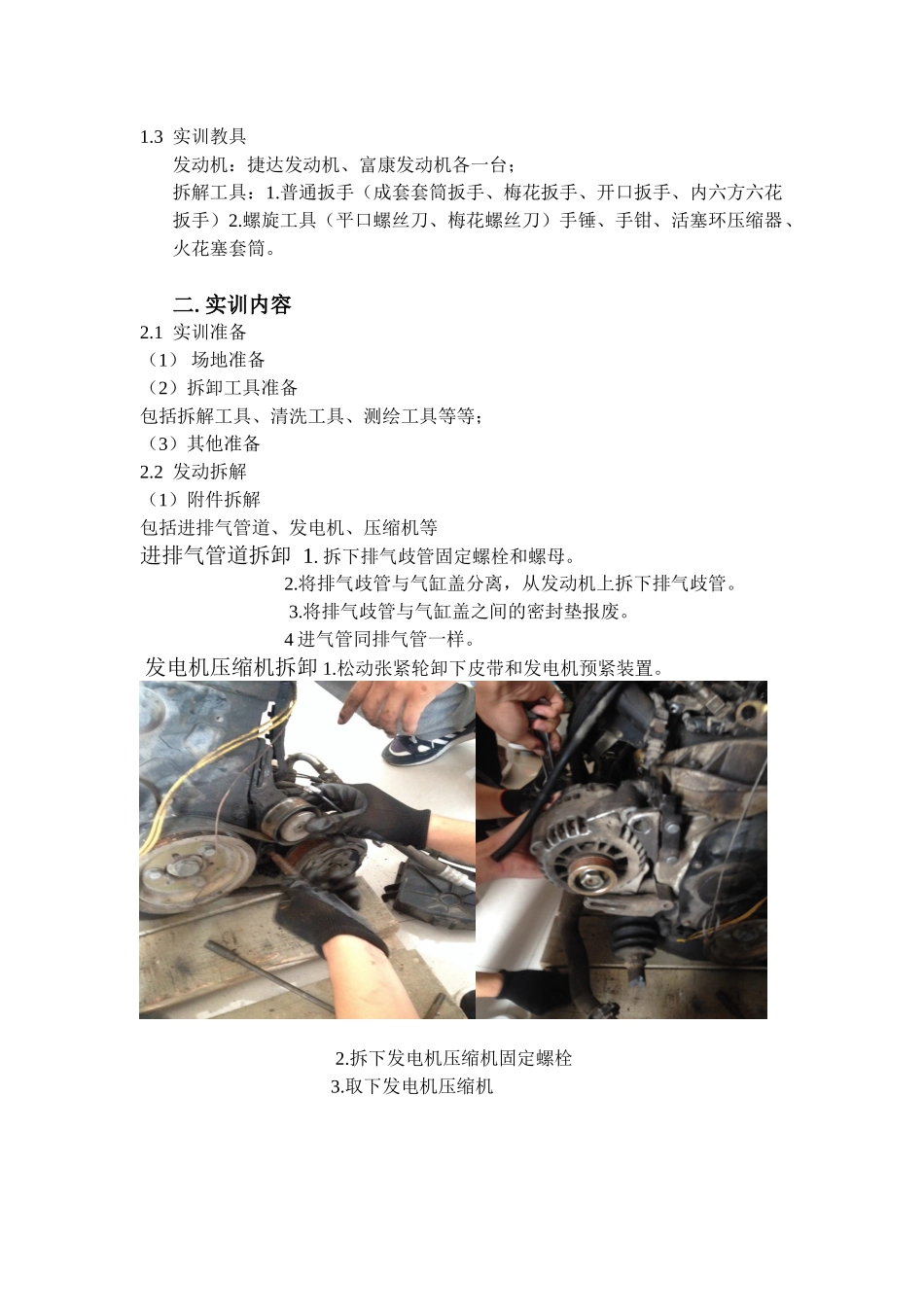

汽车发动机拆装实训报告姓名：学号：专业：车辆工程班级：汽车电子控制方向指导老师:汽车发动机拆装实训报告一.实训任务与要求1.1实训地点技术学院活动中心二楼。1.2实训任务汽车发动机拆解、装配、清洗1.3实训教具发动机：捷达发动机、富康发动机各一台；拆解工具：1.普通扳手（成套套筒扳手、梅花扳手、开口扳手、内六方六花扳手）2.螺旋工具（平口螺丝刀、梅花螺丝刀）手锤、手钳、活塞环压缩器、火花塞套筒。二.实训内容2.1实训准备（1）场地准备（2）拆卸工具准备包括拆解工具、清洗工具、测绘工具等等；（3）其他准备2.2发动拆解（1）附件拆解包括进排气管道、发电机、压缩机等进排气管道拆卸1.拆下排气歧管固定螺栓和螺母。2.将排气歧管与气缸盖分离，从发动机上拆下排气歧管。3.将排气歧管与气缸盖之间的密封垫报废。4进气管同排气管一样。发电机压缩机拆卸1.松动张紧轮卸下皮带和发电机预紧装置。2.拆下发电机压缩机固定螺栓3.取下发电机压缩机4.拆下电机压缩机固定架固定螺栓5.取下发电机压缩机固定架（2）气缸盖拆解拆解发动机前，应先拧下放机油螺栓，放干发动机里的机油。Ⅰ、正时皮带拆卸：用扳手逆时针方向拧松张紧轮螺栓，转动张紧轮，让皮带松弛，取下正时皮带；Ⅱ、拧下气门室罩螺栓，用起子慢慢撬开气门室罩，取下气门室罩，拿出压板；Ⅲ、拆卸气缸盖及衬垫：（用套筒扳手按由两端到中间的顺序交叉均匀拆卸，分2~3次逐步拧下气缸盖螺栓，取下摇臂总成；Ⅳ、用手锤轻轻敲击气缸盖四周，使其松动，不允许用起子撬缸盖），拆下缸盖后，注意观察：燃烧室的结构、火花塞及气门的位置，缸盖上水道、油道等。观察气缸垫的安装方向，气缸垫不可装反，装反会导致气缸密封不严而漏气（气缸垫属于一次性物品，如维修发动机，安装时应更换新的气缸垫）气缸体拆解A、拧松油底壳紧固螺栓，卸下油底壳，取下机油泵。B、按对角顺序旋松飞轮固定螺栓，取下螺栓，用手锤沿四周轻轻敲击飞轮，待松动后取下飞轮。C、拧松并取下曲轴油封端盖紧固螺栓，用手锤轻轻敲击油封端盖，待松动后取下油封端盖D、拆卸主轴承盖及止推轴承，抬出曲轴。E、安装时按相反顺序逐步进行。活塞连杆组拆卸①用活塞环拆卸专业工具依次拆下活塞环。②用尖嘴钳取出活塞销卡簧，用拇指压出活塞销，或用专用冲头将其冲出。③取出连杆轴承。④按相反顺序复装活塞连杆组。【注意】：❶对活塞做标记时，应从发动机前端向后打上气缸号，并打上指向发动机前端的箭头。❷拆卸连杆和连杆轴承盖时，应打上所属气缸号。安装连杆时，浇铸的标记须朝V形带轮方向（发动机前方）❸安装活塞环时，应使活塞环开口错开120度,有“TOP”记号的一面须朝活塞顶部。拆解后，用煤油清洗各零部件。2.3发动机组装活塞连杆组的安装（1）将活塞销和连杆小头孔内（已装好铜套）涂上一层薄机油，然后将活塞放入90℃以上热水内加热，取出活塞，迅速用专用工具将销压入销座和连杆小头孔内，使连杆活塞连接。如果有活塞销卡环，用尖嘴钳将其装上。（安装时应注意活塞与连杆的安装标记）（2）用活塞环装卸钳依次装上活塞油环和各道密封环，安装时注意扭曲环方向不可装反（环的内圆边缘开槽其槽口应向上，一般装第一道环，外圆边缘开槽其槽口庆向下，一般装二、三道环槽）。（3）将各道环端隙按一定角度钳开（三道气环按120°错开，第一道环的端隙应避开活塞销座及侧压力较大一侧）。用活塞环箍将活塞环箍紧，用木锤手柄轻敲活塞顶部，使其进入气缸，推至连杆大端与曲轴连杆轴颈连接。装上连杆盖，按规定扭矩拧紧连杆螺栓螺母。▼、在曲轴主轴承座上安装并定位好轴承（轴承上油孔应与座上油道孔对准，然后在轴瓦表面涂上一层薄机油。▼将机油泵链条套在曲轴上。将曲轴安装在主轴承座内，将不带油槽的主轴承装入主轴承盖，把各道主轴承盖按原位装在各道主轴颈上，并按规定拧紧力矩，依次拧紧主轴承螺栓。螺栓不得一次拧紧，须经2～3次完成。拧紧顺序应按从中到外交叉进行。拧紧后转动曲轴，以便安装活塞连杆组。▼、依次将活塞装入气缸，使一缸活塞处于上止点处（活塞位置不能改变）。▼、将曲轴挡油片、前端正时齿轮、机油泵装上。▼、放倒发动...
