发动机量缸表正确使用VIP免费

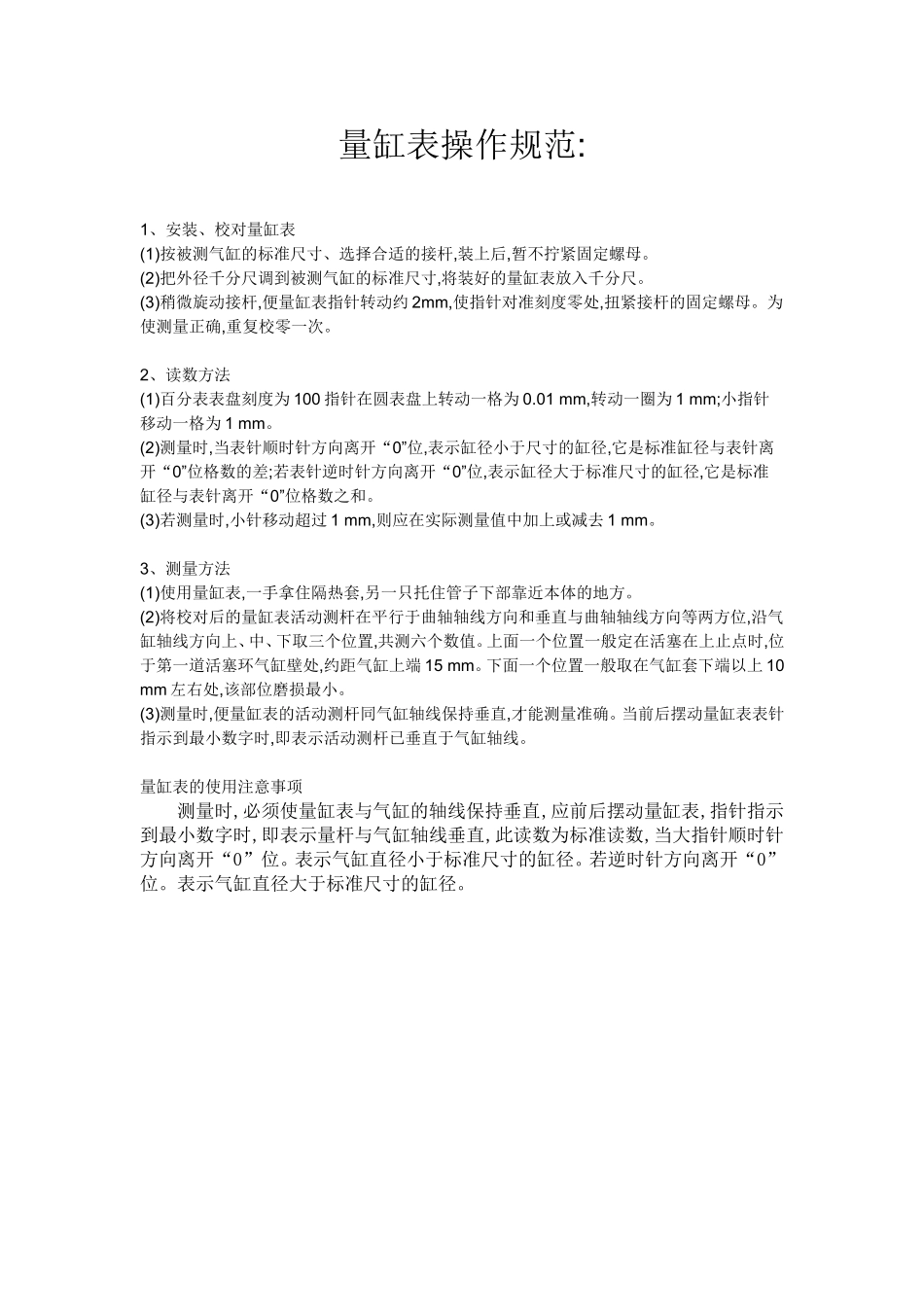

发动机量缸表正确使用_第1页
1/7

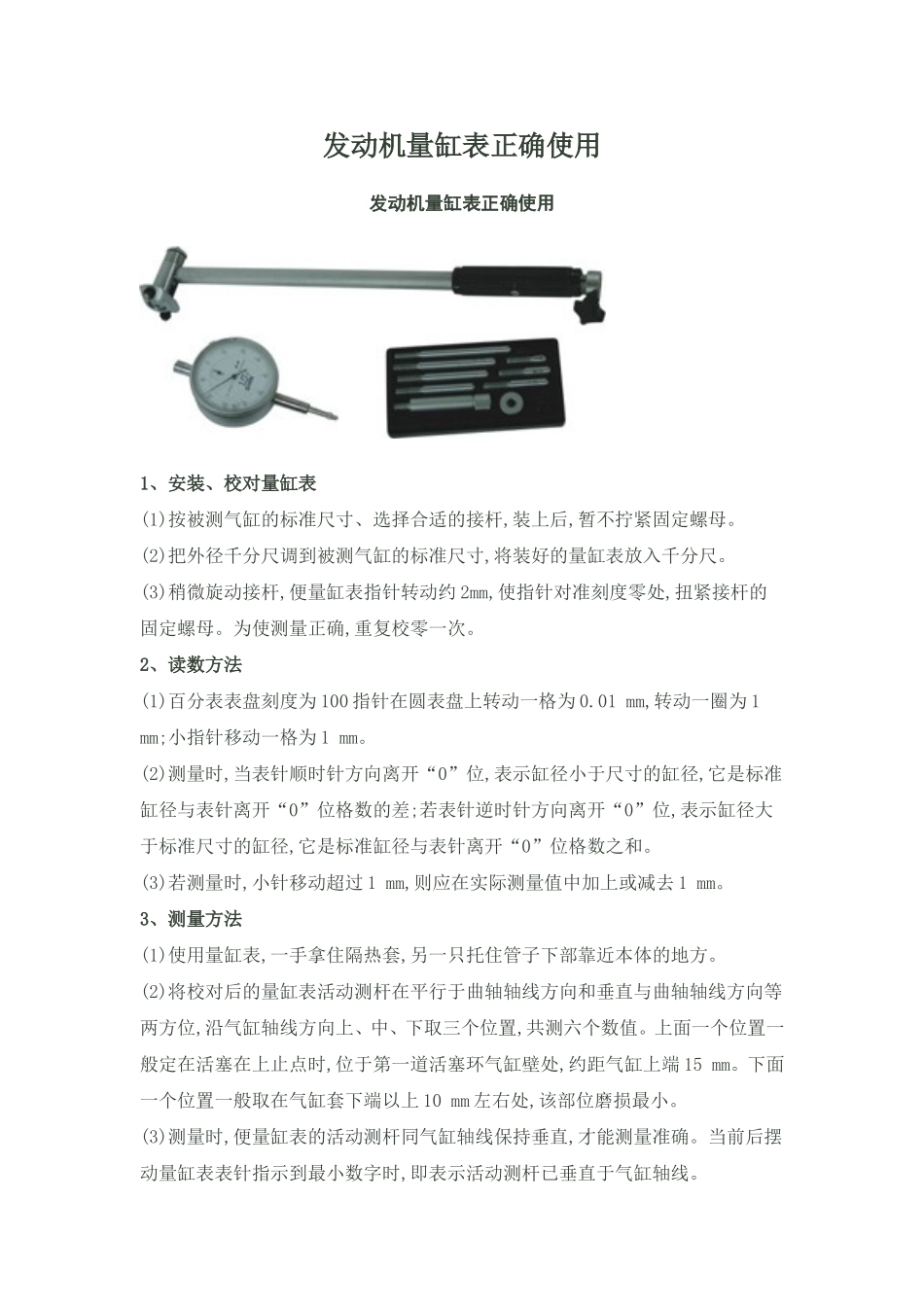

发动机量缸表正确使用_第2页
2/7

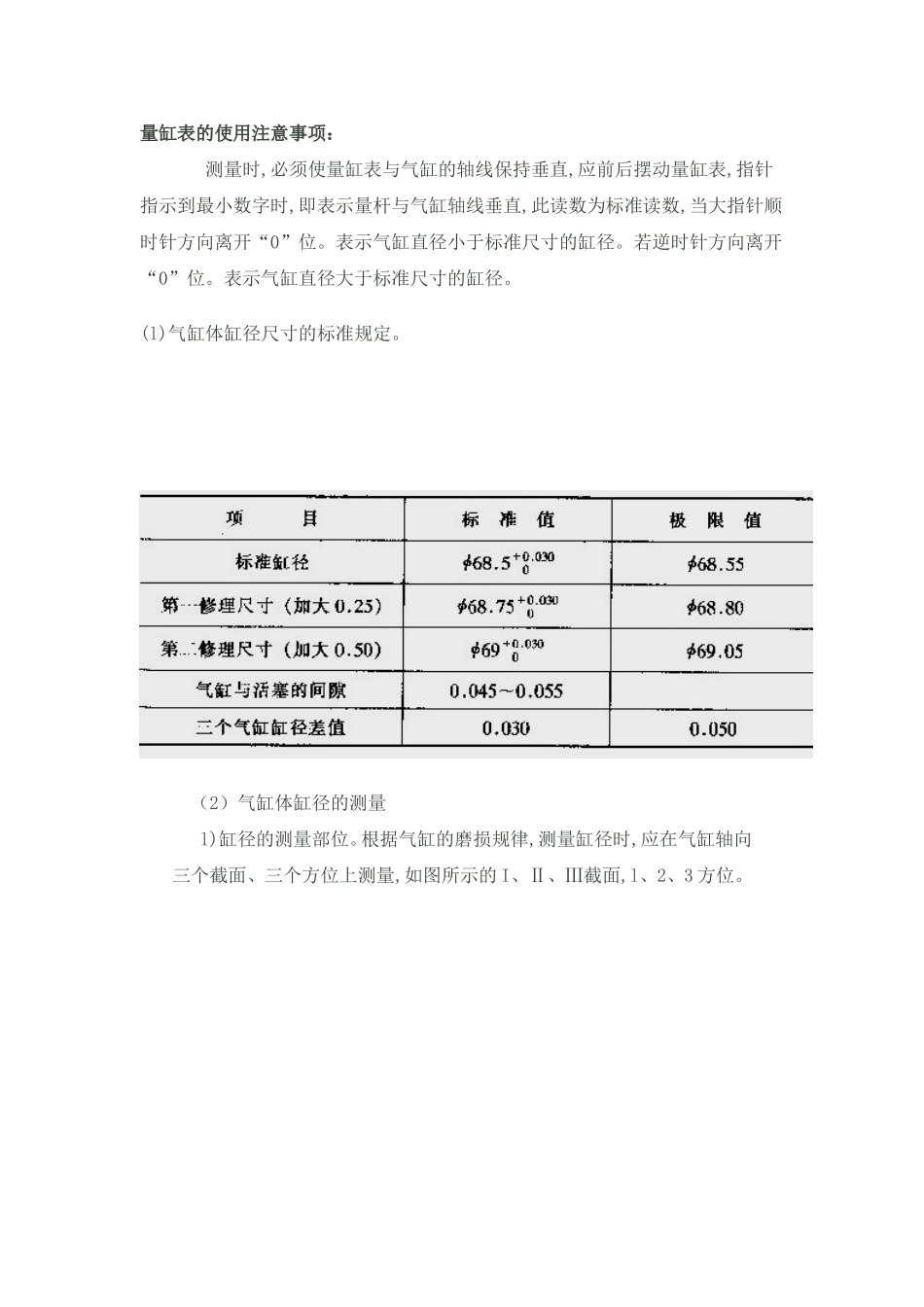

发动机量缸表正确使用_第3页
3/7
量缸表操作规范:1、安装、校对量缸表(1)按被测气缸的标准尺寸、选择合适的接杆,装上后,暂不拧紧固定螺母。(2)把外径千分尺调到被测气缸的标准尺寸,将装好的量缸表放入千分尺。(3)稍微旋动接杆,便量缸表指针转动约2mm,使指针对准刻度零处,扭紧接杆的固定螺母。为使测量正确,重复校零一次。2、读数方法(1)百分表表盘刻度为100指针在圆表盘上转动一格为0.01mm,转动一圈为1mm;小指针移动一格为1mm。(2)测量时,当表针顺时针方向离开“0”位,表示缸径小于尺寸的缸径,它是标准缸径与表针离开“0”位格数的差;若表针逆时针方向离开“0”位,表示缸径大于标准尺寸的缸径,它是标准缸径与表针离开“0”位格数之和。(3)若测量时,小针移动超过1mm,则应在实际测量值中加上或减去1mm。3、测量方法(1)使用量缸表,一手拿住隔热套,另一只托住管子下部靠近本体的地方。(2)将校对后的量缸表活动测杆在平行于曲轴轴线方向和垂直与曲轴轴线方向等两方位,沿气缸轴线方向上、中、下取三个位置,共测六个数值。上面一个位置一般定在活塞在上止点时,位于第一道活塞环气缸壁处,约距气缸上端15mm。下面一个位置一般取在气缸套下端以上10mm左右处,该部位磨损最小。(3)测量时,便量缸表的活动测杆同气缸轴线保持垂直,才能测量准确。当前后摆动量缸表表针指示到最小数字时,即表示活动测杆已垂直于气缸轴线。量缸表的使用注意事项测量时,必须使量缸表与气缸的轴线保持垂直,应前后摆动量缸表,指针指示到最小数字时,即表示量杆与气缸轴线垂直,此读数为标准读数,当大指针顺时针方向离开“0”位。表示气缸直径小于标准尺寸的缸径。若逆时针方向离开“0”位。表示气缸直径大于标准尺寸的缸径。发动机量缸表正确使用发动机量缸表正确使用1、安装、校对量缸表(1)按被测气缸的标准尺寸、选择合适的接杆,装上后,暂不拧紧固定螺母。(2)把外径千分尺调到被测气缸的标准尺寸,将装好的量缸表放入千分尺。(3)稍微旋动接杆,便量缸表指针转动约2mm,使指针对准刻度零处,扭紧接杆的固定螺母。为使测量正确,重复校零一次。2、读数方法(1)百分表表盘刻度为100指针在圆表盘上转动一格为0.01mm,转动一圈为1mm;小指针移动一格为1mm。(2)测量时,当表针顺时针方向离开“0”位,表示缸径小于尺寸的缸径,它是标准缸径与表针离开“0”位格数的差;若表针逆时针方向离开“0”位,表示缸径大于标准尺寸的缸径,它是标准缸径与表针离开“0”位格数之和。(3)若测量时,小针移动超过1mm,则应在实际测量值中加上或减去1mm。3、测量方法(1)使用量缸表,一手拿住隔热套,另一只托住管子下部靠近本体的地方。(2)将校对后的量缸表活动测杆在平行于曲轴轴线方向和垂直与曲轴轴线方向等两方位,沿气缸轴线方向上、中、下取三个位置,共测六个数值。上面一个位置一般定在活塞在上止点时,位于第一道活塞环气缸壁处,约距气缸上端15mm。下面一个位置一般取在气缸套下端以上10mm左右处,该部位磨损最小。(3)测量时,便量缸表的活动测杆同气缸轴线保持垂直,才能测量准确。当前后摆动量缸表表针指示到最小数字时,即表示活动测杆已垂直于气缸轴线。量缸表的使用注意事项:测量时,必须使量缸表与气缸的轴线保持垂直,应前后摆动量缸表,指针指示到最小数字时,即表示量杆与气缸轴线垂直,此读数为标准读数,当大指针顺时针方向离开“0”位。表示气缸直径小于标准尺寸的缸径。若逆时针方向离开“0”位。表示气缸直径大于标准尺寸的缸径。(l)气缸体缸径尺寸的标准规定。(2)气缸体缸径的测量l)缸径的测量部位。根据气缸的磨损规律,测量缸径时,应在气缸轴向三个截面、三个方位上测量,如图所示的I、Ⅱ、Ⅲ截面,l、2、3方位。I截面在气缸的上部,相当于括塞行程上止点时,第一道活塞环所在的位置,约距缸顶15mm;Ⅱ截面在气缸的中部,约距缸顶45mm;Ⅲ截面在气缸的下部接近下边缘处,约距缸顶90mm。1方位为发动机的纵向;2方位为发动机的横向;3方位为气缸与进气门相对处。2)调整量缸表测量接杆的长度。根据被测气缸的直径选择合适的测量接杆及固定螺母旋入表杆下端。调整接杆长度,使其与活动测杆的总长度同被测气缸直径相适应,即使其测量范围能包含该缸的最大和最小磨损缸径。3)测取最小磨损缸径。最小...
