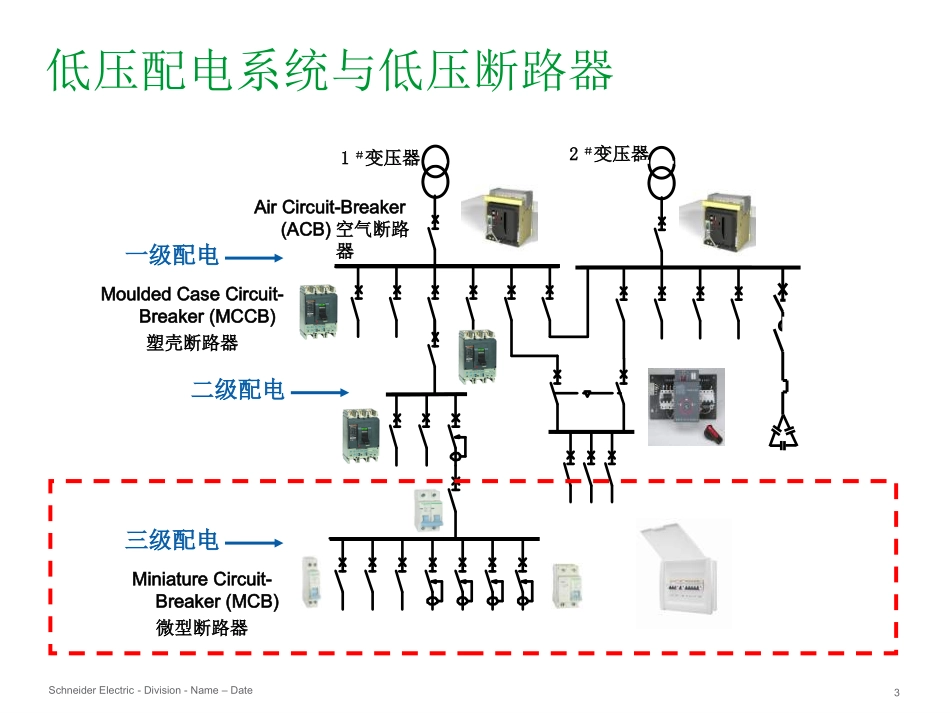

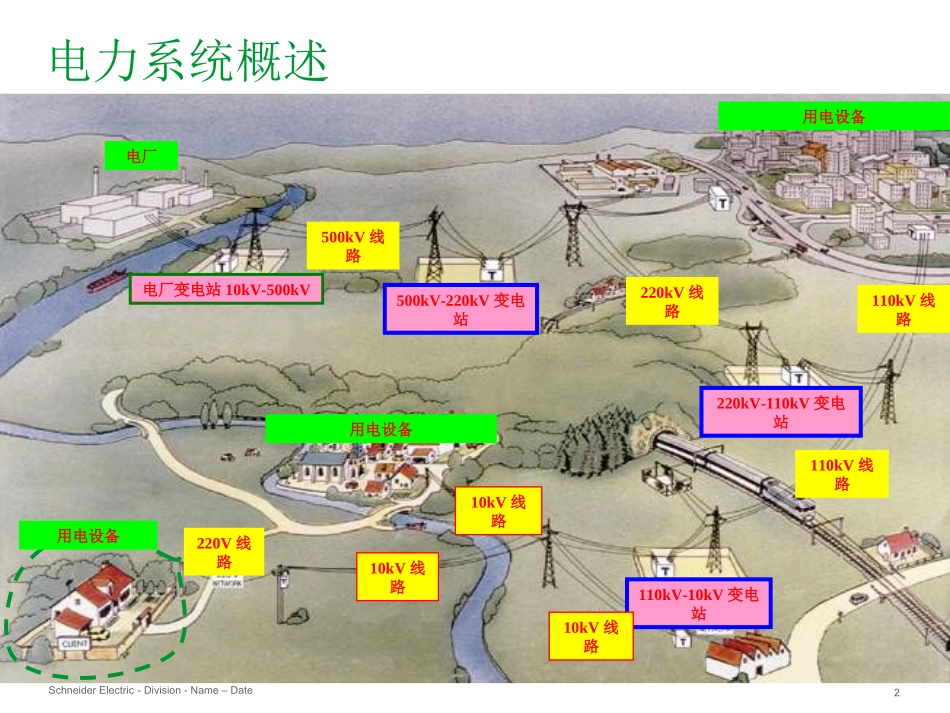

LS8培训胶片FDOfferMarketingFeb,2012SchneiderElectric2-Division-Name–Date电厂电厂变电站10kV-500kV500kV-220kV变电站220kV-110kV变电站110kV-10kV变电站500kV线路220kV线路110kV线路110kV线路220V线路10kV线路10kV线路10kV线路电力系统概述用电设备用电设备用电设备SchneiderElectric3-Division-Name–Date信息中心变电站楼内配电间公用电1＃变压器2＃变压器MiniatureCircuit-Breaker(MCB)微型断路器AirCircuit-Breaker(ACB)空气断路器MouldedCaseCircuit-Breaker(MCCB)塑壳断路器一级配电二级配电三级配电低压配电系统与低压断路器SchneiderElectric4-Division-Name–Date施耐德电气，40年的电气专业经验，行业的领导者2012年，中国市场首发专注于家装市场的LS8系列终端配电产品SchneiderElectric5-Division-Name–Date额定电流:10~63A产品宽度:18mm/极极数:1P/2P/4P脱扣曲线:C：10-63A/D:1625A符合标准:GB10963.1分断能力:-C脱扣曲线,10~40A:6000A-C脱扣曲线,50~63A:4500A-D脱扣曲线,16,25A:4500A获得认证CCC,CE,ROSH18mm微型断路器(LS8F)额定电流:≤32A，≤63A极数:1P+N/2P/4P类型:ELEAC符合标准:GB16917额定剩余动作电流:30mA获得认证:CCC,CE,ROSH剩余电流动作保护附件(LS8V)－配合18mm微型断路器LS8产品概览—18mm断路器及剩余电流动作保护附件SchneiderElectric6-Division-Name–Date剩余动作电流动作开关(LS8D)额定电流:10~32A产品宽度:36mm极数:1P+N符合标准:GB16917分断能力:4500A类型:ELEAC额定剩余动作电流:30mA获得认证:CCC,CE,ROSH相线+中性线断路器（LS8P)额定电流:10~32A产品宽度:18mm极数:1P+N脱扣曲线:C符合标准:GB10963分断能力:4500A获得认证:CCC,CE,ROSHLS8产品概览—DPN剩余电流保护断路器及剩余动作电流开关SchneiderElectric7-Division-Name–DateEZ7SW隔离开关(LS8S)额定电流:32~125A产品宽度:18mm/极极数:2P/4P符合标准:GB14048.3额定短时耐受电流:20ln获得认证CCC,CE,ROSH额定电流:80~125A产品宽度:27mm/极极数:2P/4P脱扣曲线:C符合标准:GB14048.2分断能力:6kA获得认证CCC,CE,ROSH高额定电流小型断路器(LS8F)LS8产品概览---高额定电流断路器及隔离开关、漏电开关RCCB漏电开关(LS8R)额定电流:25~63A产品宽度:36mm极数:2P符合标准:GB16916额定剩余动作电流:30mA类型:ELEAC获得认证:CCC,CE,ROSHSchneiderElectric8-Division-Name–Date模块化导轨插座额定电流：10，16，25A孔数：2P，2P+E，3P+E符合标准：GB2099.1获得认证：CCC,ROSH天翼系列配电箱位数：8～24位额定电流：单排：63A多排：125A材料：塑料面盖，金属底箱箱门：不透明安装：暗装符合标准:GB17466获得认证:CCC,ROSHLS8产品概览--配电箱及模块化插座SchneiderElectric9-Division-Name–Date18mm微型断路器(MCB)•能接通、承载以及分断正常电路条件下的电流，也能在所规定的非正常电路（例如短路或过载）下接通、承载一定时间和分断电流的一种开关电器•单极宽度18mm,每极都具有保护功能•额定电流63A18mm微型断路器(MiniatureCircuitBreaker)SchneiderElectric10-Division-Name–Date18mm微型断路器(MCB)•基本选型参数极数额定电流额定电压脱扣特性•安全性指标额定绝缘电压耐冲击电压分断能力•使用寿命电气寿命机械寿命•其它关键参数解读SchneiderElectric11-Division-Name–Date18mm微型断路器(MCB)LS818mmMCB•产品极数1,2,4满足民用进出线需求；满足单相及三相电路需求•额定电流10~63A符合一般负载及线路保护需求•脱扣曲线C/D保护一般民用负载及线路；D型脱扣曲线满足重型负载（如空调等需求）•分断能力4500A/6000A在线路发生短路等极端状况下可靠分断电路,保障人身及线路安全•产品标准GB10963.1断路器民用标准，适合于非专业人事使用•产品认证CCCSchneiderElectric12-Division-Name–Date漏电保护附件-与18mm微型断路器配合使用●人身伤害:触电●财产损坏:火灾●供电连续性中断:断电●此外，长时间的小漏电将会造成电能的损失30mA漏电产品为...
