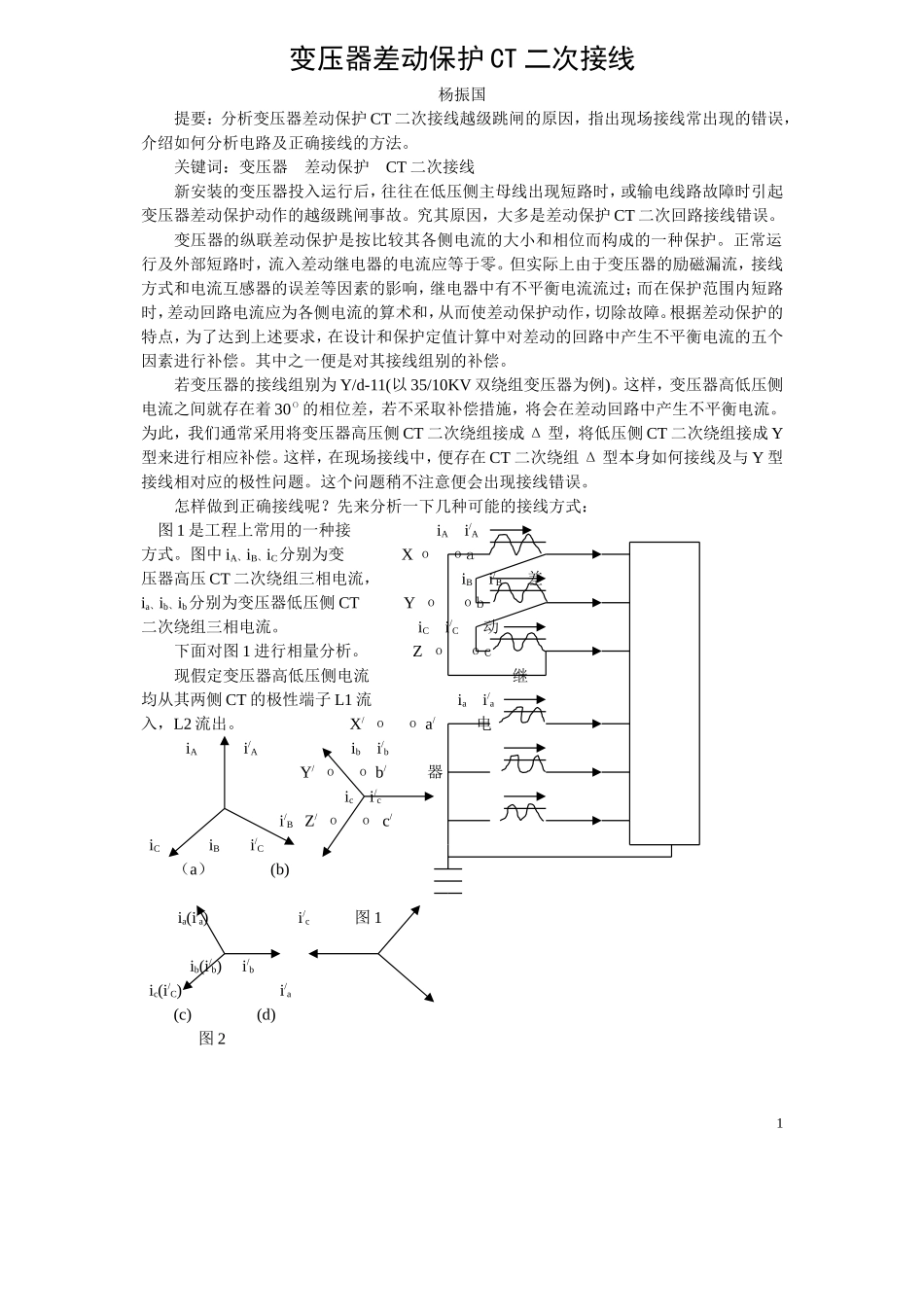

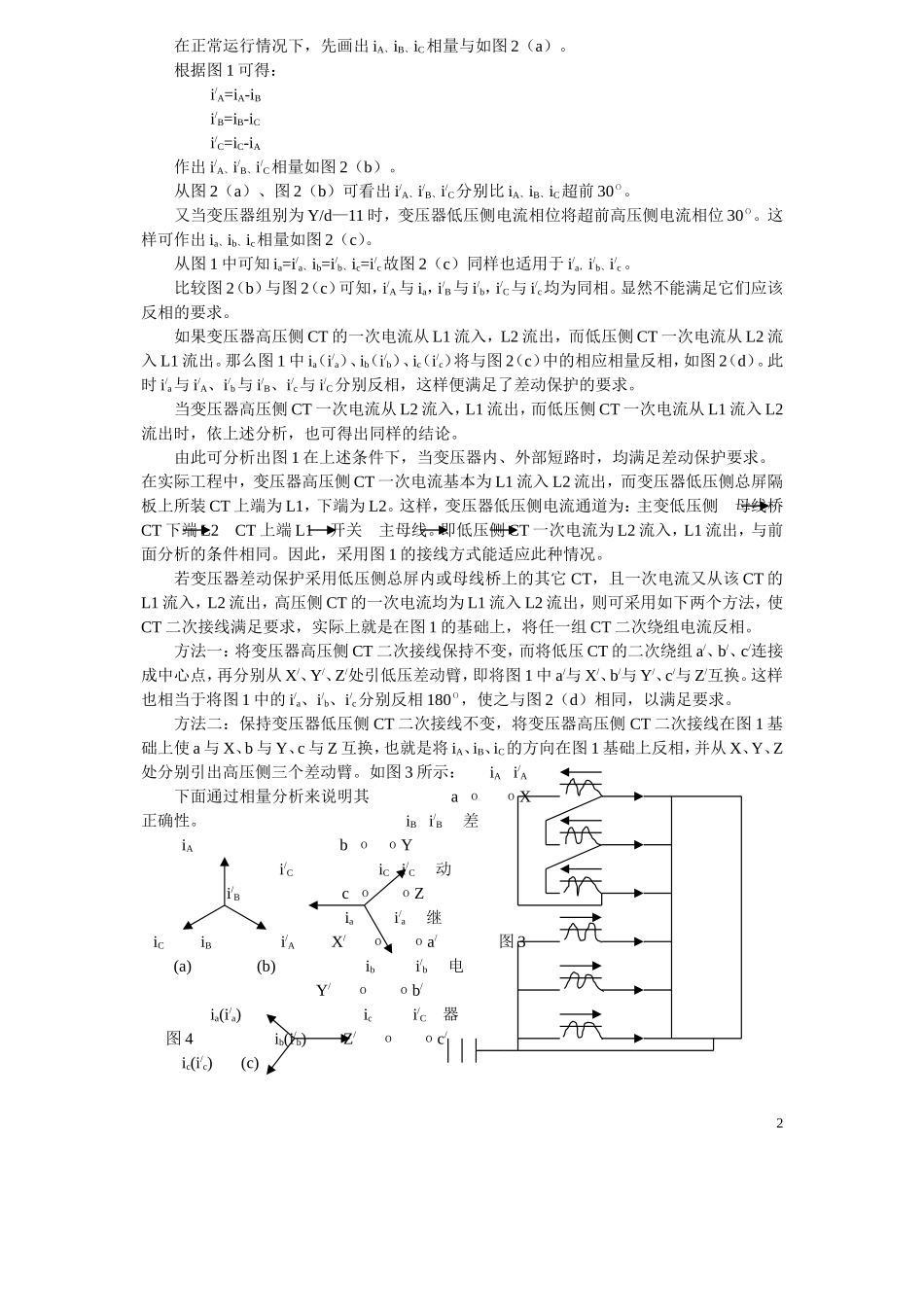

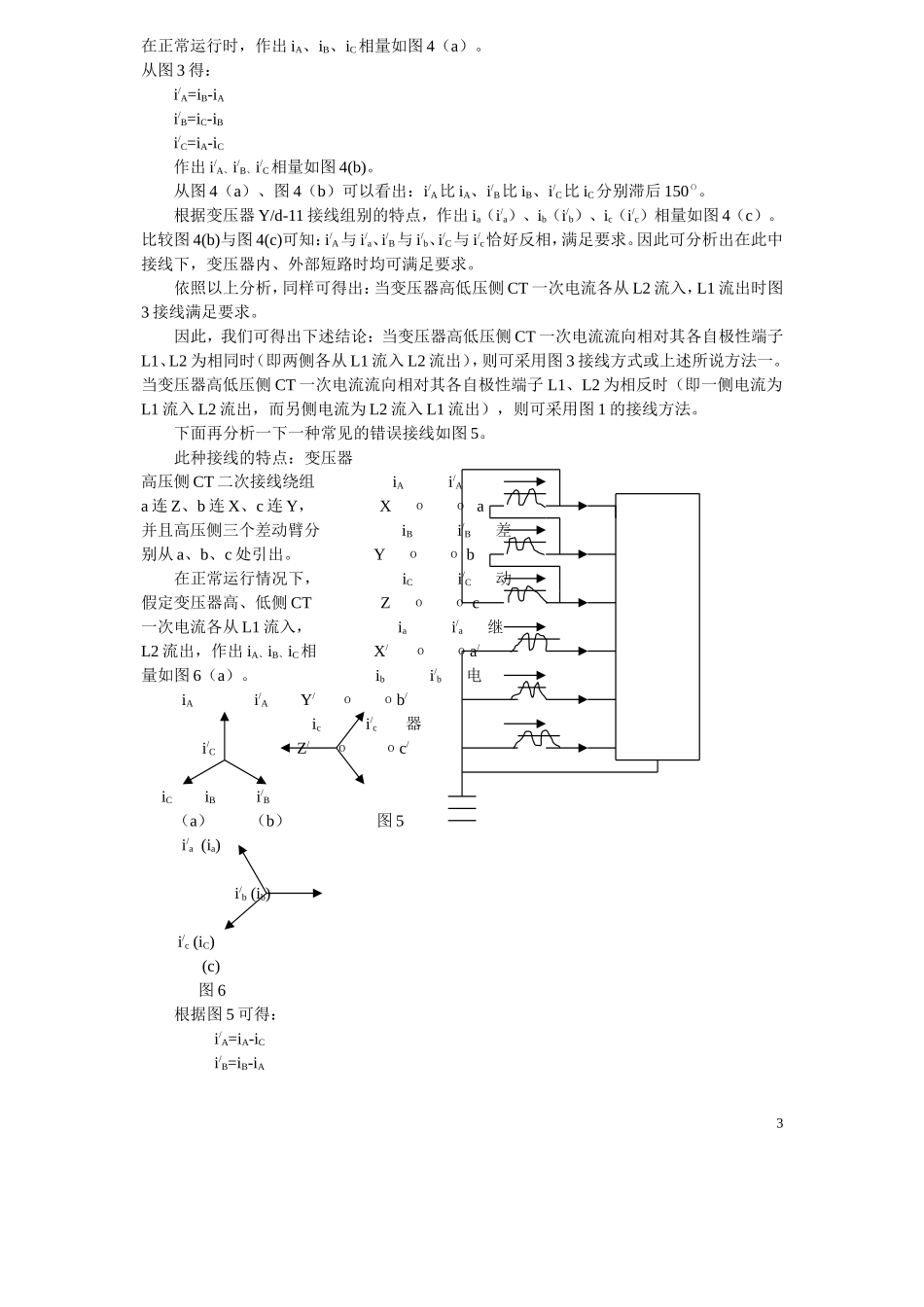

变压器差动保护CT二次接线杨振国提要：分析变压器差动保护CT二次接线越级跳闸的原因，指出现场接线常出现的错误，介绍如何分析电路及正确接线的方法。关键词：变压器差动保护CT二次接线新安装的变压器投入运行后，往往在低压侧主母线出现短路时，或输电线路故障时引起变压器差动保护动作的越级跳闸事故。究其原因，大多是差动保护CT二次回路接线错误。变压器的纵联差动保护是按比较其各侧电流的大小和相位而构成的一种保护。正常运行及外部短路时，流入差动继电器的电流应等于零。但实际上由于变压器的励磁漏流，接线方式和电流互感器的误差等因素的影响，继电器中有不平衡电流流过；而在保护范围内短路时，差动回路电流应为各侧电流的算术和，从而使差动保护动作，切除故障。根据差动保护的特点，为了达到上述要求，在设计和保护定值计算中对差动的回路中产生不平衡电流的五个因素进行补偿。其中之一便是对其接线组别的补偿。若变压器的接线组别为Y/d-11(以35/10KV双绕组变压器为例)。这样，变压器高低压侧电流之间就存在着30Ο的相位差，若不采取补偿措施，将会在差动回路中产生不平衡电流。为此，我们通常采用将变压器高压侧CT二次绕组接成Δ型，将低压侧CT二次绕组接成Y型来进行相应补偿。这样，在现场接线中，便存在CT二次绕组Δ型本身如何接线及与Y型接线相对应的极性问题。这个问题稍不注意便会出现接线错误。怎样做到正确接线呢？先来分析一下几种可能的接线方式：图1是工程上常用的一种接iAi/A方式。图中iA、iB、iC分别为变Xοοa压器高压CT二次绕组三相电流，iBi/B差ia、ib、ib分别为变压器低压侧CTYοοb二次绕组三相电流。iCi/C动下面对图1进行相量分析。Zοοc现假定变压器高低压侧电流继均从其两侧CT的极性端子L1流iai/a入，L2流出。X/οοa/电iAi/Aibi/bY/οοb/器ici/ci/BZ/οοc/iCiBi/C（a）(b)ia(i/a)i/c图1ib(i/b)i/bic(i/C)i/a(c)(d)图21在正常运行情况下，先画出iA、iB、iC相量与如图2（a）。根据图1可得：i/A=iA-iBi/B=iB-iCi/C=iC-iA作出i/A、i/B、i/C相量如图2（b）。从图2（a）、图2（b）可看出i/A、i/B、i/C分别比iA、iB、iC超前30Ο。又当变压器组别为Y/d—11时，变压器低压侧电流相位将超前高压侧电流相位30Ο。这样可作出ia、ib、ic相量如图2（c）。从图1中可知ia=i/a、ib=i/b、ic=i/c故图2（c）同样也适用于i/a，i/b、i/c。比较图2（b）与图2（c）可知，i/A与ia，i/B与i/b，i/C与i/c均为同相。显然不能满足它们应该反相的要求。如果变压器高压侧CT的一次电流从L1流入，L2流出，而低压侧CT一次电流从L2流入L1流出。那么图1中ia（i/a）、ib（i/b）、ic（i/c）将与图2（c）中的相应相量反相，如图2（d）。此时i/a与i/A、i/b与i/B、i/c与i/C分别反相，这样便满足了差动保护的要求。当变压器高压侧CT一次电流从L2流入，L1流出，而低压侧CT一次电流从L1流入L2流出时，依上述分析，也可得出同样的结论。由此可分析出图1在上述条件下，当变压器内、外部短路时，均满足差动保护要求。在实际工程中，变压器高压侧CT一次电流基本为L1流入L2流出，而变压器低压侧总屏隔板上所装CT上端为L1，下端为L2。这样，变压器低压侧电流通道为：主变低压侧母线桥CT下端L2CT上端L1开关主母线。即低压侧CT一次电流为L2流入，L1流出，与前面分析的条件相同。因此，采用图1的接线方式能适应此种情况。若变压器差动保护采用低压侧总屏内或母线桥上的其它CT，且一次电流又从该CT的L1流入，L2流出，高压侧CT的一次电流均为L1流入L2流出，则可采用如下两个方法，使CT二次接线满足要求，实际上就是在图1的基础上，将任一组CT二次绕组电流反相。方法一：将变压器高压侧CT二次接线保持不变，而将低压CT的二次绕组a/、b/、c/连接成中心点，再分别从X/、Y/、Z/处引低压差动臂，即将图1中a/与X/、b/与Y/、c/与Z/互换。这样也相当于将图1中的i/a、i/b、i/c分别反相180Ο，使之与图2（d）相同，以满足要求。方法二：保持变压器低压侧CT二次接线不变，将变压器高压侧CT二次接线在图1基础上使a与X、b与Y、c与Z互换，也就是将iA、iB、iC的方向在图1基础上反相，并从X、Y、Z处分别引出高压侧三...
