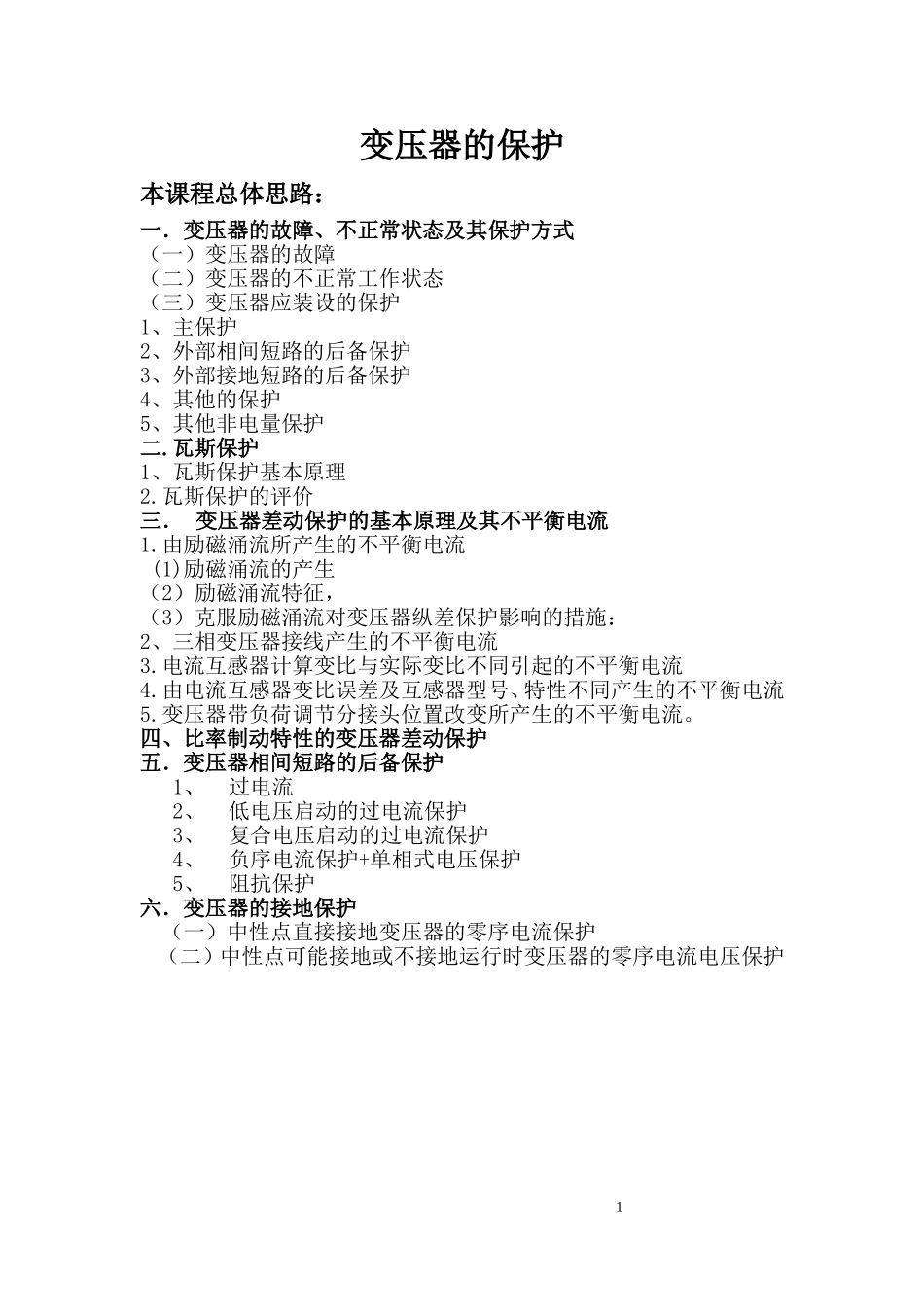

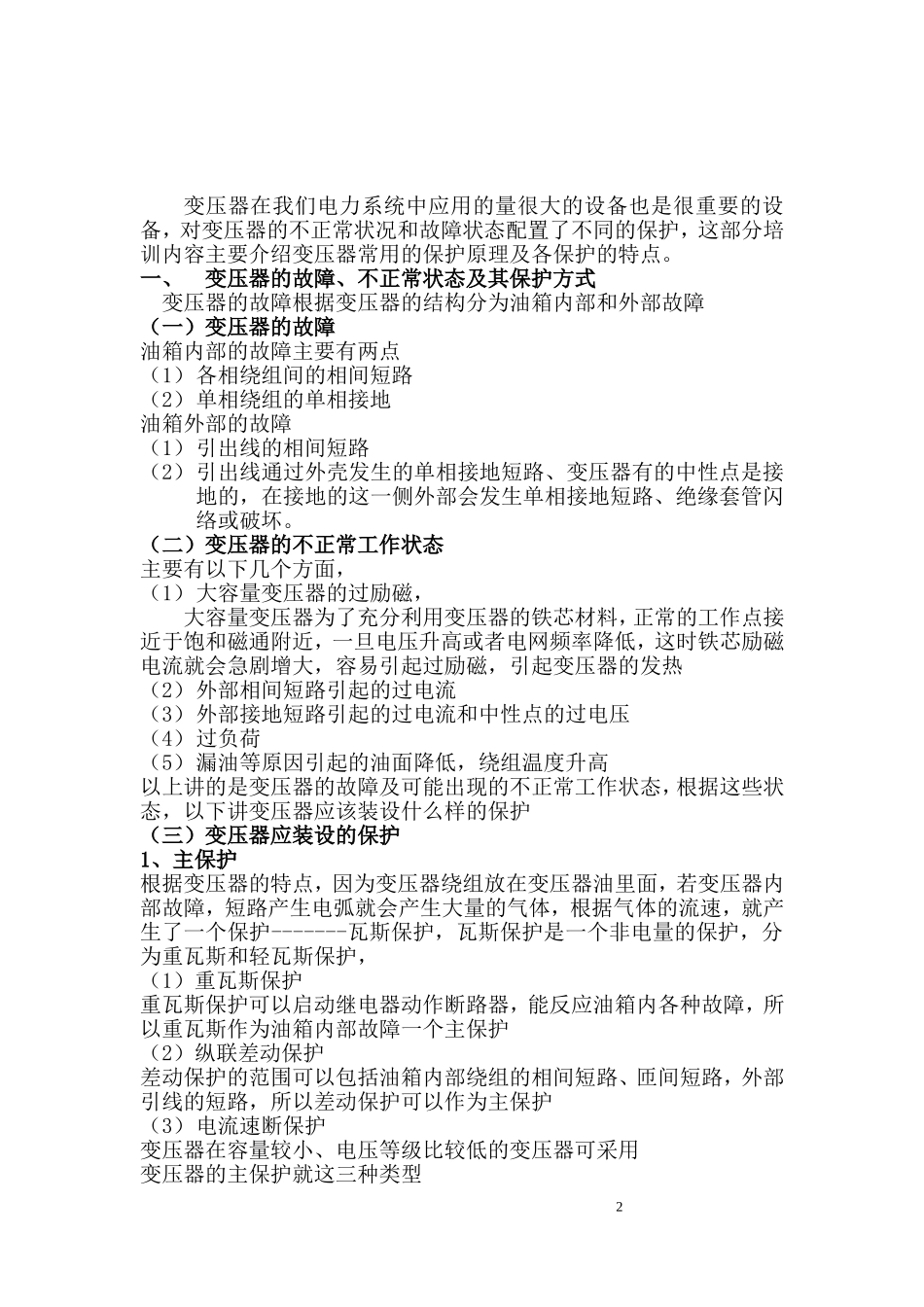

变压器的保护本课程总体思路：一．变压器的故障、不正常状态及其保护方式（一）变压器的故障（二）变压器的不正常工作状态（三）变压器应装设的保护1、主保护2、外部相间短路的后备保护3、外部接地短路的后备保护4、其他的保护5、其他非电量保护二.瓦斯保护1、瓦斯保护基本原理2.瓦斯保护的评价三．变压器差动保护的基本原理及其不平衡电流1.由励磁涌流所产生的不平衡电流(1)励磁涌流的产生（2）励磁涌流特征，（3）克服励磁涌流对变压器纵差保护影响的措施：2、三相变压器接线产生的不平衡电流3.电流互感器计算变比与实际变比不同引起的不平衡电流4.由电流互感器变比误差及互感器型号、特性不同产生的不平衡电流5.变压器带负荷调节分接头位置改变所产生的不平衡电流。四、比率制动特性的变压器差动保护五．变压器相间短路的后备保护1、过电流2、低电压启动的过电流保护3、复合电压启动的过电流保护4、负序电流保护+单相式电压保护5、阻抗保护六．变压器的接地保护（一）中性点直接接地变压器的零序电流保护（二）中性点可能接地或不接地运行时变压器的零序电流电压保护1变压器在我们电力系统中应用的量很大的设备也是很重要的设备，对变压器的不正常状况和故障状态配置了不同的保护，这部分培训内容主要介绍变压器常用的保护原理及各保护的特点。一、变压器的故障、不正常状态及其保护方式变压器的故障根据变压器的结构分为油箱内部和外部故障（一）变压器的故障油箱内部的故障主要有两点（1）各相绕组间的相间短路（2）单相绕组的单相接地油箱外部的故障（1）引出线的相间短路（2）引出线通过外壳发生的单相接地短路、变压器有的中性点是接地的，在接地的这一侧外部会发生单相接地短路、绝缘套管闪络或破坏。（二）变压器的不正常工作状态主要有以下几个方面，（1）大容量变压器的过励磁，大容量变压器为了充分利用变压器的铁芯材料，正常的工作点接近于饱和磁通附近，一旦电压升高或者电网频率降低，这时铁芯励磁电流就会急剧增大，容易引起过励磁，引起变压器的发热（2）外部相间短路引起的过电流（3）外部接地短路引起的过电流和中性点的过电压（4）过负荷（5）漏油等原因引起的油面降低，绕组温度升高以上讲的是变压器的故障及可能出现的不正常工作状态，根据这些状态，以下讲变压器应该装设什么样的保护（三）变压器应装设的保护1、主保护根据变压器的特点，因为变压器绕组放在变压器油里面，若变压器内部故障，短路产生电弧就会产生大量的气体，根据气体的流速，就产生了一个保护-------瓦斯保护，瓦斯保护是一个非电量的保护，分为重瓦斯和轻瓦斯保护，（1）重瓦斯保护重瓦斯保护可以启动继电器动作断路器，能反应油箱内各种故障，所以重瓦斯作为油箱内部故障一个主保护（2）纵联差动保护差动保护的范围可以包括油箱内部绕组的相间短路、匝间短路，外部引线的短路，所以差动保护可以作为主保护（3）电流速断保护变压器在容量较小、电压等级比较低的变压器可采用变压器的主保护就这三种类型22、外部相间短路的后备保护根据变压器的容量、电压等级和重要程度来选择后背保护（1）过电流保护最基本的也是最简单的保护，只反应电流，因为灵敏度低，所以一般用于容量较小，电压较低的变压器，电流整定要躲开最大负荷电流（2）低电压启动的过电流保护增加了一个低电压条件，可以把电流原件的值降低，所以比过电流保护灵敏，如果过电流保护不能满足要求，我们可以采用这个（3）复合电压启动的过电流保护对于不对称短路是反应负序电压、对于对称短路是反应低电压，再加上过电流这个条件，就形成了复合电压启动的过电流保护，这个对于不对称短路的灵敏度就大大提高（4）负序电流及单相式低电压起动的过电流保护负序电流只能反应不对称故障，为了反应对称故障，需要加上单相式低电压起动的过电流保护，和（3）不同的是此保护只要有一相故障就可以动作（5）阻抗保护采用阻抗继电器形成阻抗保护3、外部接地短路的后备保护（1）零序电流保护发生接地故障会产生零序电流，所以零序电流可以反应接地故障（2）零序电流方向保护对于多电源变压器，比如说三绕组变压器两边有电源，就要加方向...
