变频器的一般分类VIP免费

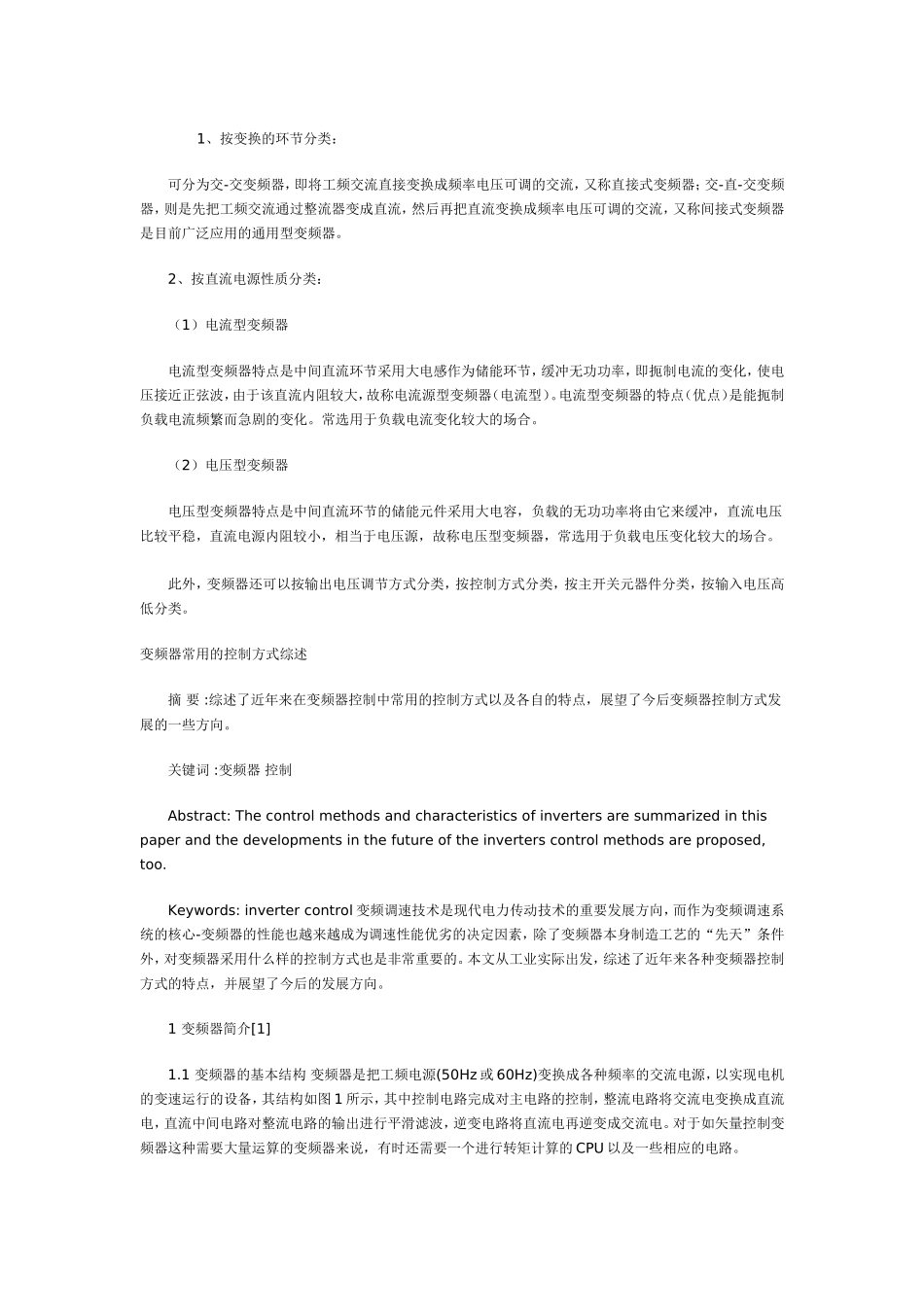

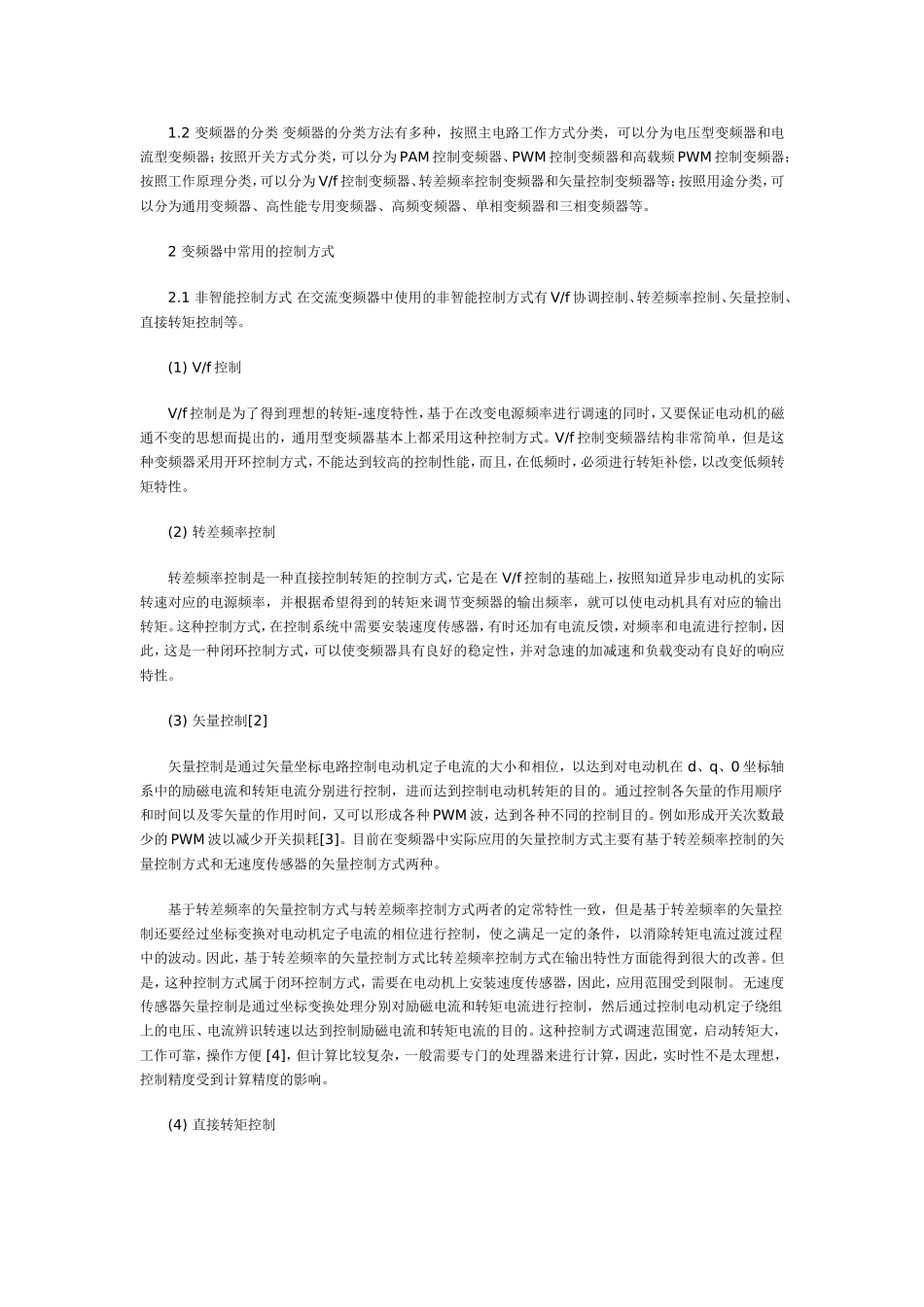

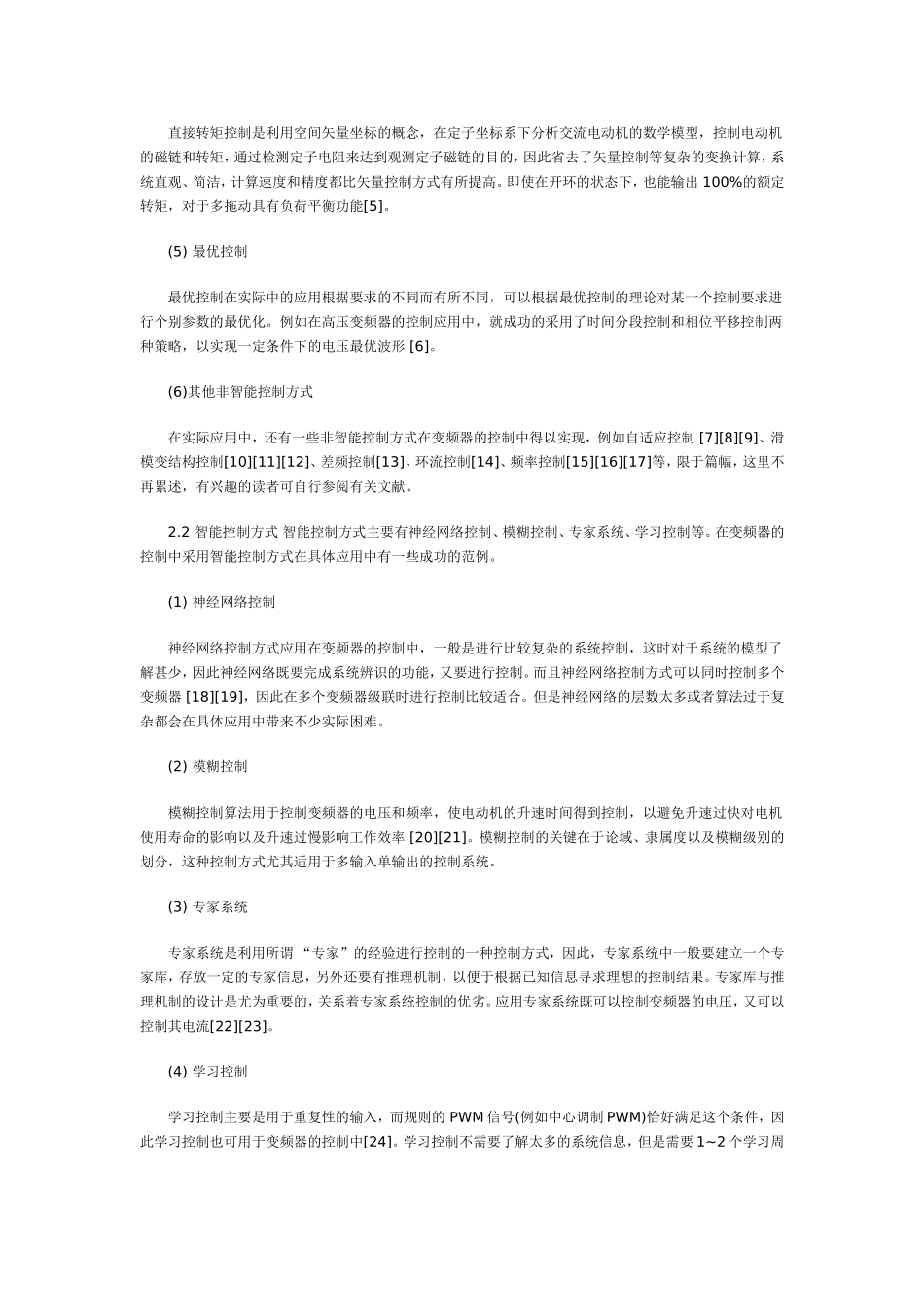

1、按变换的环节分类：可分为交-交变频器，即将工频交流直接变换成频率电压可调的交流，又称直接式变频器；交-直-交变频器，则是先把工频交流通过整流器变成直流，然后再把直流变换成频率电压可调的交流，又称间接式变频器是目前广泛应用的通用型变频器。2、按直流电源性质分类：（1）电流型变频器电流型变频器特点是中间直流环节采用大电感作为储能环节，缓冲无功功率，即扼制电流的变化，使电压接近正弦波，由于该直流内阻较大，故称电流源型变频器（电流型）。电流型变频器的特点（优点）是能扼制负载电流频繁而急剧的变化。常选用于负载电流变化较大的场合。（2）电压型变频器电压型变频器特点是中间直流环节的储能元件采用大电容，负载的无功功率将由它来缓冲，直流电压比较平稳，直流电源内阻较小，相当于电压源，故称电压型变频器，常选用于负载电压变化较大的场合。此外，变频器还可以按输出电压调节方式分类，按控制方式分类，按主开关元器件分类，按输入电压高低分类。变频器常用的控制方式综述摘要:综述了近年来在变频器控制中常用的控制方式以及各自的特点，展望了今后变频器控制方式发展的一些方向。关键词:变频器控制Abstract:Thecontrolmethodsandcharacteristicsofinvertersaresummarizedinthispaperandthedevelopmentsinthefutureoftheinverterscontrolmethodsareproposed,too.Keywords:invertercontrol变频调速技术是现代电力传动技术的重要发展方向，而作为变频调速系统的核心-变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采用什么样的控制方式也是非常重要的。本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的发展方向。1变频器简介[1]1.1变频器的基本结构变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其结构如图1所示，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。1.2变频器的分类变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。2变频器中常用的控制方式2.1非智能控制方式在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。(1)V/f控制V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。(2)转差频率控制转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。这种控制方式，在控制系统中需要安装速度传感器，有时还加有电流反馈，对频率和电流进行控制，因此，这是一种闭环控制方式，可以使变频器具有良好的稳定性，并对急速的加减速和负载变动有良好的响应特性。(3)矢量控制[2]矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位，以达到对电动机在d、q、0坐标轴系中的励磁电流和转矩电流分别进行控制，进而达到控制电动机转矩的目的。通过控制各矢量的作用顺序和时间以及零矢量的作用时间，又可以形成各种PWM波，达到各种不同的控制目的。例如形成开关次数最少的PWM波以减少开关损耗[3]。目前在变频器中实际应用的矢量控制方式主要有基于转差频率控制的矢量...
