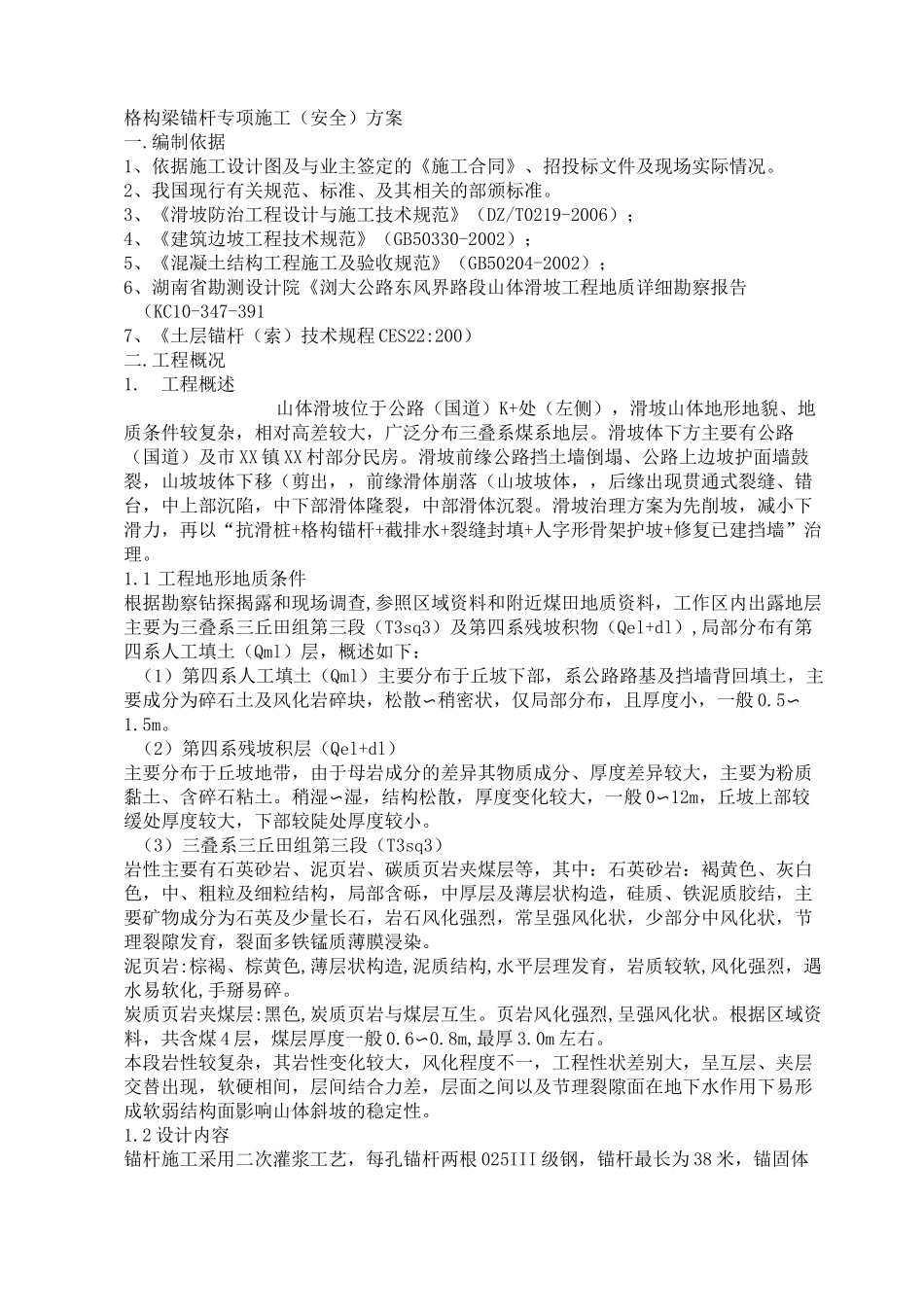

格构梁锚杆专项施工(安全)方案一.编制依据1、依据施工设计图及与业主签定的《施工合同》、招投标文件及现场实际情况。2、我国现行有关规范、标准、及其相关的部颁标准。3、《滑坡防治工程设计与施工技术规范》(DZ/T0219-2006);4、《建筑边坡工程技术规范》(GB50330-2002);5、《混凝土结构工程施工及验收规范》(GB50204-2002);6、湖南省勘测设计院《浏大公路东风界路段山体滑坡工程地质详细勘察报告(KC10-347-3917、《土层锚杆(索)技术规程 CES22:200)二.工程概况1.工程概述山体滑坡位于公路(国道)K+处(左侧),滑坡山体地形地貌、地质条件较复杂,相对高差较大,广泛分布三叠系煤系地层。滑坡体下方主要有公路(国道)及市 XX 镇 XX 村部分民房。滑坡前缘公路挡土墙倒塌、公路上边坡护面墙鼓裂,山坡坡体下移(剪出,,前缘滑体崩落(山坡坡体,,后缘出现贯通式裂缝、错台,中上部沉陷,中下部滑体隆裂,中部滑体沉裂。滑坡治理方案为先削坡,减小下滑力,再以“抗滑桩+格构锚杆+截排水+裂缝封填+人字形骨架护坡+修复已建挡墙”治理。1.1 工程地形地质条件根据勘察钻探揭露和现场调查,参照区域资料和附近煤田地质资料,工作区内出露地层主要为三叠系三丘田组第三段(T3sq3)及第四系残坡积物(Qel+dl),局部分布有第四系人工填土(Qml)层,概述如下:(1)第四系人工填土(Qml)主要分布于丘坡下部,系公路路基及挡墙背回填土,主要成分为碎石土及风化岩碎块,松散〜稍密状,仅局部分布,且厚度小,一般 0.5〜1.5m。(2)第四系残坡积层(Qel+dl)主要分布于丘坡地带,由于母岩成分的差异其物质成分、厚度差异较大,主要为粉质黏土、含碎石粘土。稍湿〜湿,结构松散,厚度变化较大,一般 0〜12m,丘坡上部较缓处厚度较大,下部较陡处厚度较小。(3)三叠系三丘田组第三段(T3sq3)岩性主要有石英砂岩、泥页岩、碳质页岩夹煤层等,其中:石英砂岩:褐黄色、灰白色,中、粗粒及细粒结构,局部含砾,中厚层及薄层状构造,硅质、铁泥质胶结,主要矿物成分为石英及少量长石,岩石风化强烈,常呈强风化状,少部分中风化状,节理裂隙发育,裂面多铁锰质薄膜浸染。泥页岩:棕褐、棕黄色,薄层状构造,泥质结构,水平层理发育,岩质较软,风化强烈,遇水易软化,手掰易碎。炭质页岩夹煤层:黑色,炭质页岩与煤层互生。页岩风化强烈,呈强风化状。根据区域资料,共含煤 4 层,煤层厚度一般 0.6〜0.8m,最厚 3.0m 左右。本段岩性较复杂...
