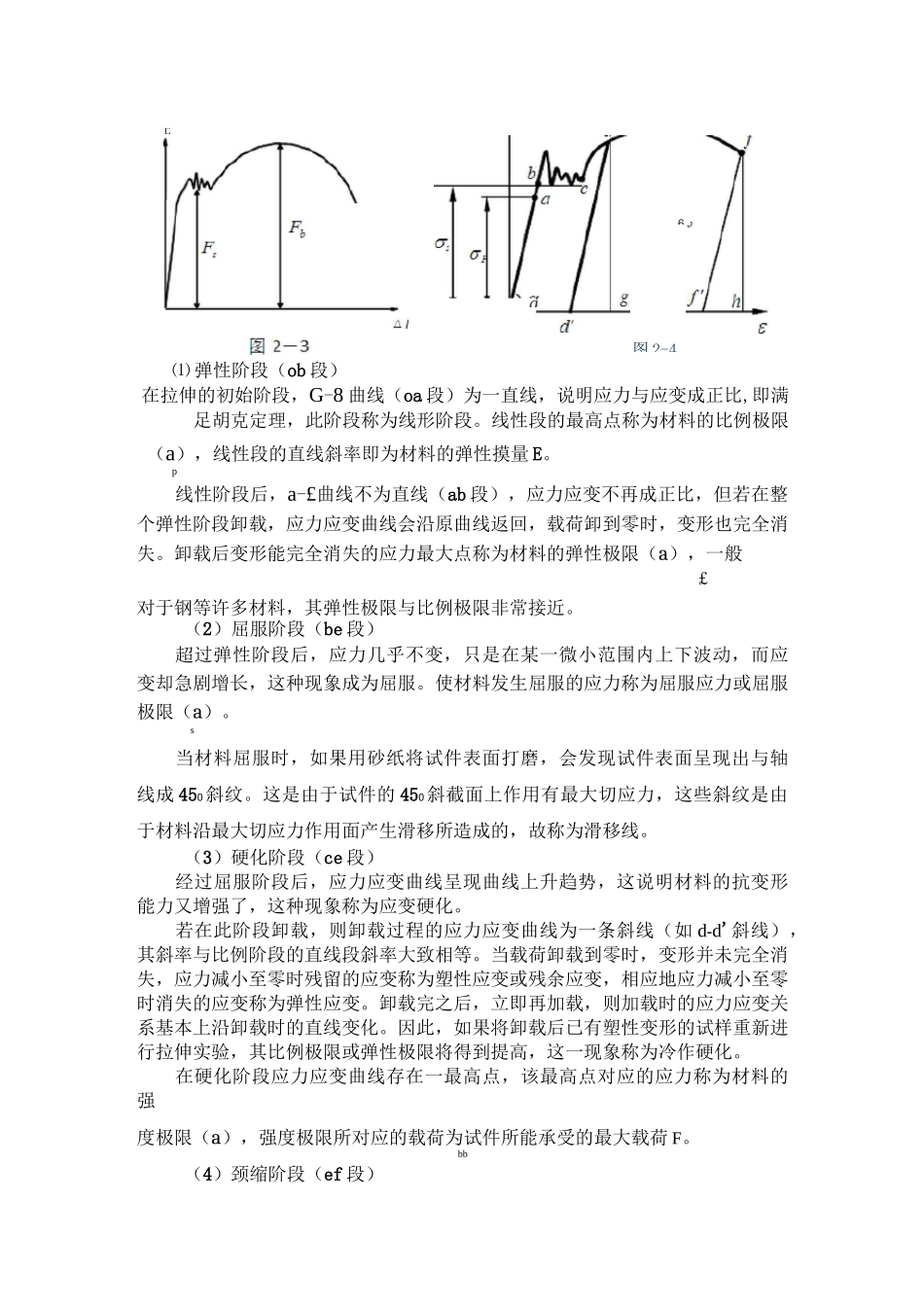

低碳钢拉伸实验报告1 实验目的（1）观察低碳钢在拉伸时的各种现象,并测定低碳钢在拉伸时的屈服极限◎，强度极限◎，延伸率§和断面收缩率屮。sb10（2）观察低碳钢在轴向拉伸时的各种现象。（3）观察试样受力和变形两者间的相互关系，并注意观察材料的弹性、屈服、强化、颈缩、断裂等物理现象。（4）学习、掌握电子万能试验机的使用方法及其工作原理。2 仪器设备和量具电子万能试验机，单向引伸计，游标卡尺。3 试件实验证明，试件尺寸和形状对实验结果有影响。为了便于比较各种材料的机械性能，国家标准中对试件的尺寸和形状有统一规定。根据国家标准，（GB6397-86），将金属拉伸比例试件的尺寸列表如下：试件标距长度 L;橫截面积 Ac圆试件直径 dc表示延伸率的符号比例/长嫂11.3^4^或任意任意5.65jJo 或陆任意任意8,本实验的拉伸试件采用国家标准中规定的长比例试件（图 2-1）,实验段直径d=10mm 标距 l=100mm。00!■■■一 1!■■■■i■T氐-■—■图 2-1 拉谕试件4 实验原理和方法在拉伸实验前，测定低碳钢试件的直径 d 和标距 l。实验时，首先将试件安 00装在实验机的上、下夹头内，并在实验段的标记处安装引伸仪，以测量实验段的变形。然后开动实验机，缓慢加载，与实验机相联的微机会自动绘制出载荷-变形曲线（F-M 曲线，见图 2—3）或应力-应变曲线（曲线，见图 2—4），随着载荷的逐渐增大，材料呈现出不同的力学性能：图 2-4⑴ 弹性阶段（ob 段）在拉伸的初始阶段，G-8 曲线（oa 段）为一直线，说明应力与应变成正比,即满足胡克定理，此阶段称为线形阶段。线性段的最高点称为材料的比例极限（a），线性段的直线斜率即为材料的弹性摸量 E。p线性阶段后，a-£曲线不为直线（ab 段），应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。卸载后变形能完全消失的应力最大点称为材料的弹性极限（a），一般£对于钢等许多材料，其弹性极限与比例极限非常接近。（2）屈服阶段（be 段）超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。使材料发生屈服的应力称为屈服应力或屈服极限（a）。s当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成 450斜纹。这是由于试件的 450斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。（3）硬化阶...
