水厂滤池整浇滤板施工方案

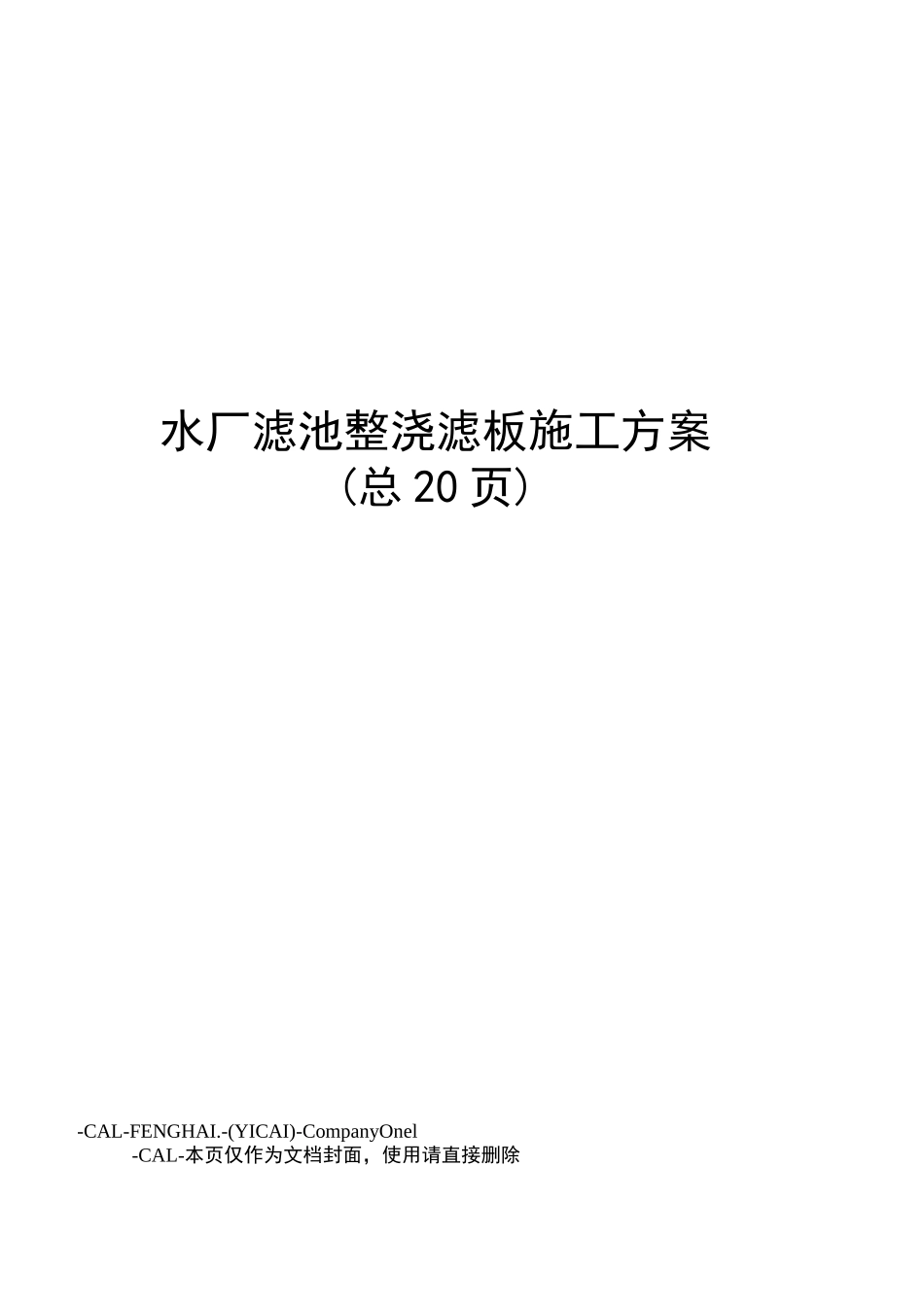

水厂滤池整浇滤板施工方案_第1页
1/19
水厂滤池整浇滤板施工方案_第2页
2/19

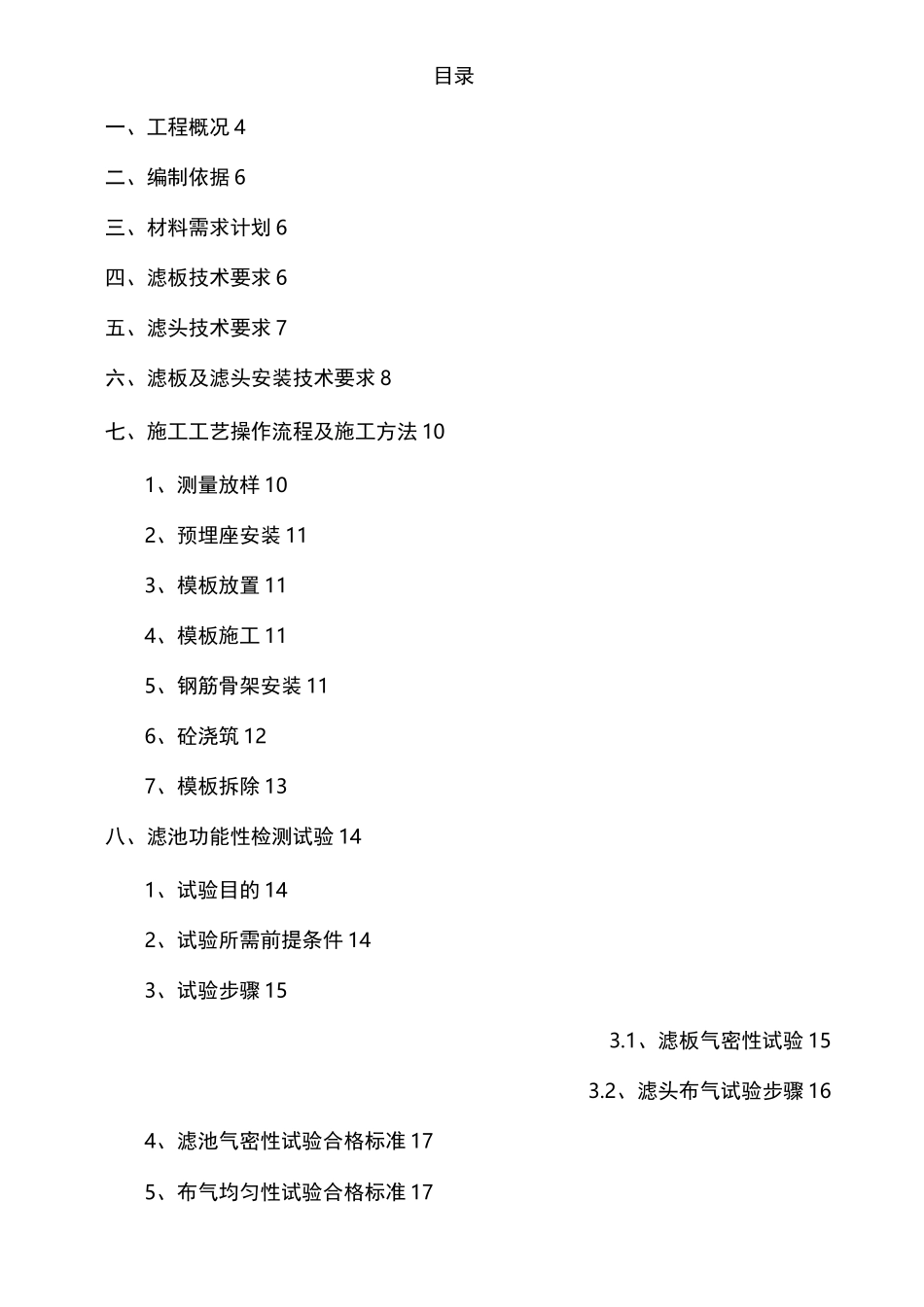

水厂滤池整浇滤板施工方案_第3页
3/19
水厂滤池整浇滤板施工方案(总 20 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面,使用请直接删除堤角水厂改扩建工程-净水厂工程滤池浇滤板施工方案编制人:审核人:审批人:中恒建设集团有限公司2017 年 7 月 18目录一、工程概况 4二、编制依据 6三、材料需求计划 6四、滤板技术要求 6五、滤头技术要求 7六、滤板及滤头安装技术要求 8七、施工工艺操作流程及施工方法 101、测量放样 102、预埋座安装 113、模板放置 114、模板施工 115、钢筋骨架安装 116、砼浇筑 127、模板拆除 13八、滤池功能性检测试验 141、试验目的 142、试验所需前提条件 143、试验步骤 153.1、滤板气密性试验 153.2、滤头布气试验步骤 164、滤池气密性试验合格标准 175、布气均匀性试验合格标准 17九、质量保证体系及保证措施 17十、材料检验和实验计划 21一、工程概况堤角水厂改扩建工程-净水厂工程位于江岸区堤角水厂现状厂区范围内。工程建设规模为 20*104m3/d。用地为现状厂区,为确保水厂的正常运营,本次改扩建分两期完成;根据业主要求,改扩建工程必须在 2017 年 10 月完成原一期和三期的拆除工作及新一期 10X104m3/d 的生产规模,在 2018 年 11 月完成原二期拆除及剩余 10X104m3/d 的投入运营,改扩建总规模为 20*104m3/d。建设单位:武汉市自来水有限公司设计单位:武汉给排水设计院有限公司监理单位:武汉扬子江工程监理有限责任公司施工单位:中恒建设集团有限公司实施 V 型滤池两座,单座规模 10*104m3/d。滤池采用双排布置,共 12 格,一期施工 6 格,单格过滤面积 106m2,总过滤面积 1279.2m2.滤速为 7.04m/h,强制滤速为 7.68m/h,V 型滤池单座总建筑尺寸为:L*B*H=40.85*31.38*4.1m。滤池滤料采用单层石英砂均质滤料,粒径 d=0.9T.20mm,厚10度 1.2m,KV1.4。80V 型滤池整浇滤板施工工程范围包括气水反冲洗滤池中配水系统的整浇滤板、滤头等构件的施工和安装。二、编制依据1、《自密实混凝土应用技术规程》(JGJ/T283-2012)2、《混凝土结构工程施工质量验收规范》(GB50204-2015)3、《给水排水构筑物工程施工及验收规范》(GB50141-2008)4、V 型滤池设计图纸5、《建筑工程施工质量验收统一标准》GB50300-20016、《水处理用滤料》(CJ/T43-2005)三、材料需求计划名称规格单位数量材质备注A 型钢模板L*B=1060*221.5mm,5=3.5mm块528Q235BB 型钢模板L*B=1060*393mm,5=3.5mm块2376Q...
