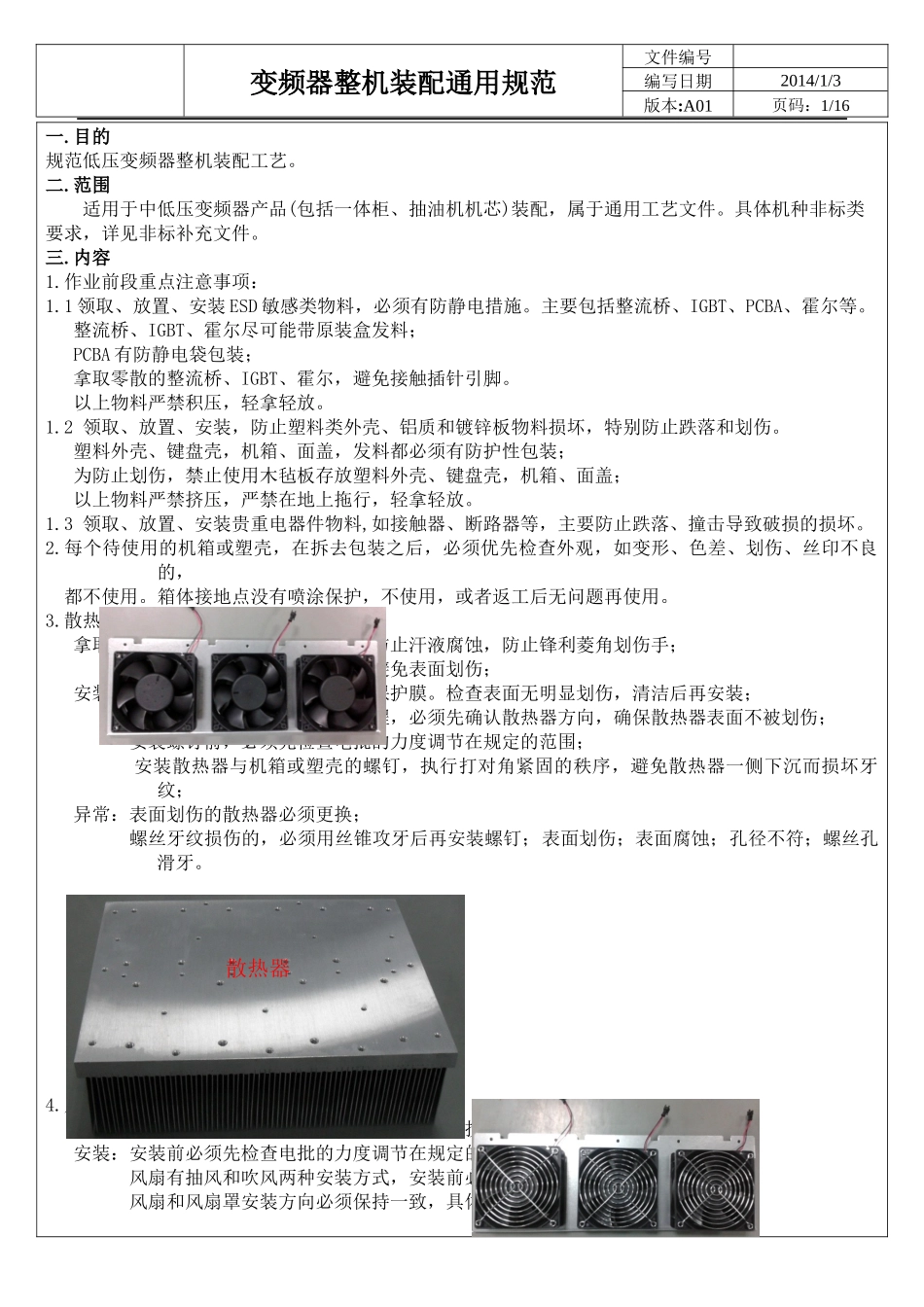

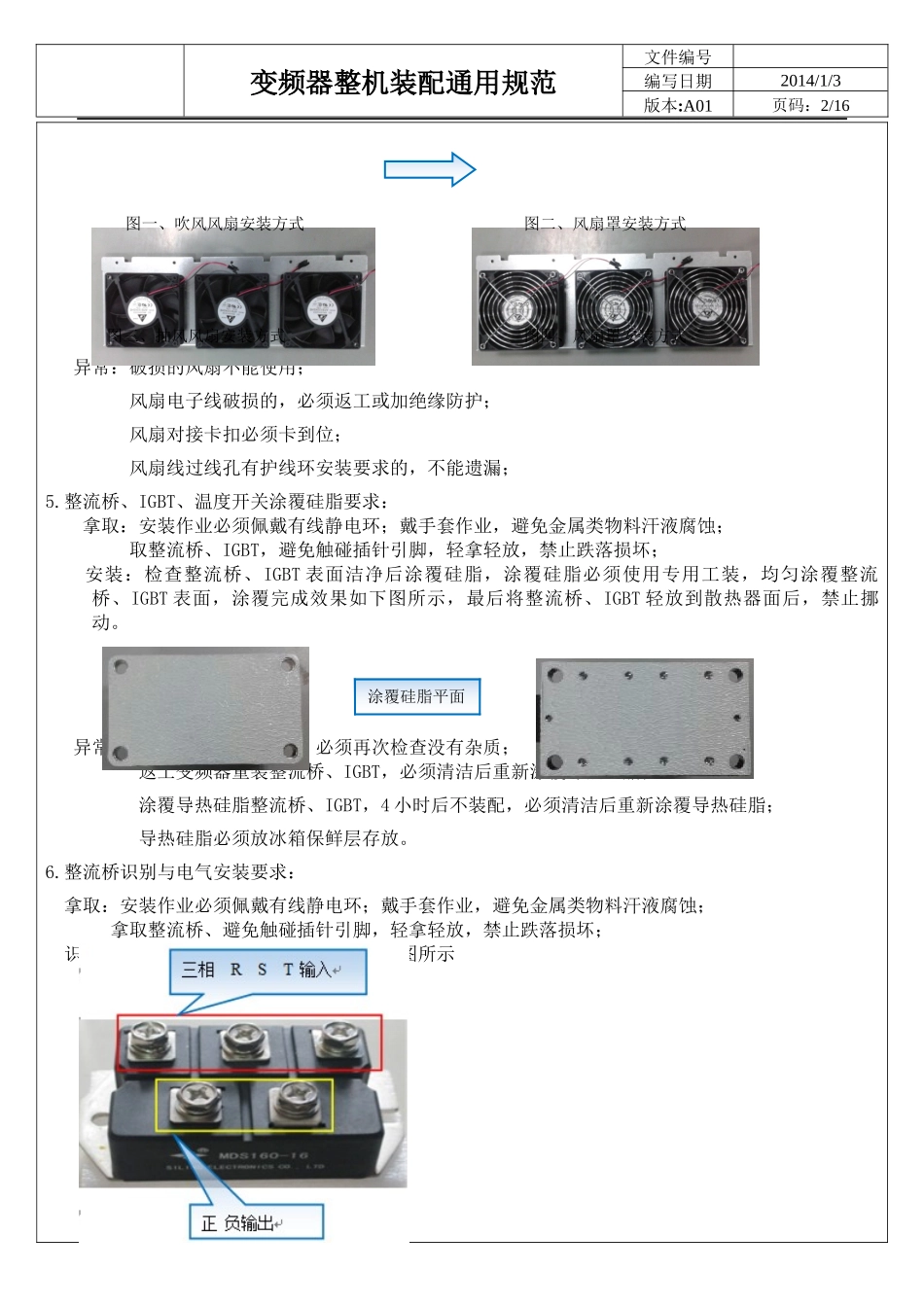

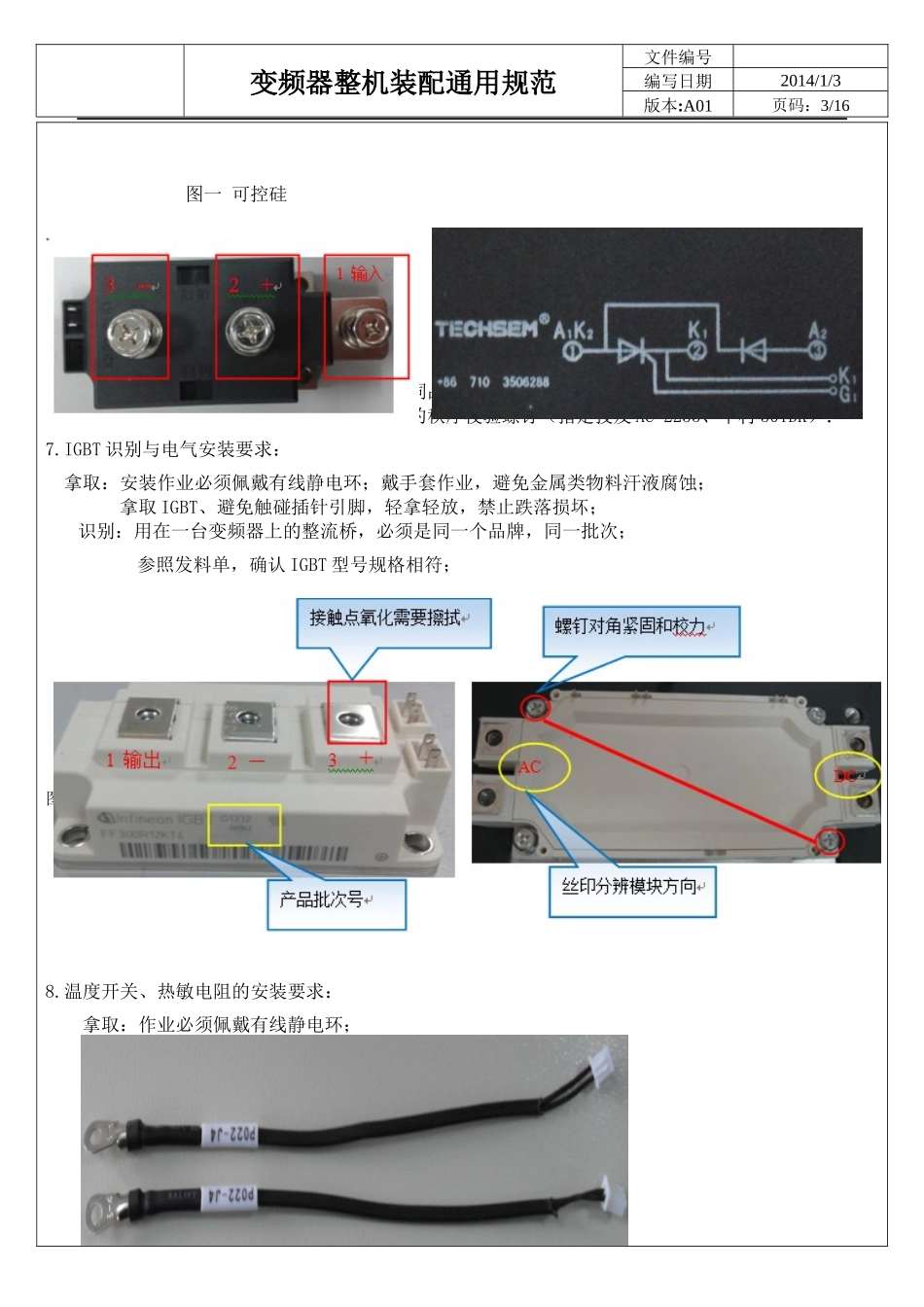

变频器整机装配通用规范文件编号编写日期2014/1/3版本:A01页码：1/16一.目的规范低压变频器整机装配工艺。二.范围适用于中低压变频器产品(包括一体柜、抽油机机芯)装配，属于通用工艺文件。具体机种非标类要求，详见非标补充文件。三.内容1.作业前段重点注意事项：1.1领取、放置、安装ESD敏感类物料，必须有防静电措施。主要包括整流桥、IGBT、PCBA、霍尔等。整流桥、IGBT、霍尔尽可能带原装盒发料；PCBA有防静电袋包装；拿取零散的整流桥、IGBT、霍尔，避免接触插针引脚。以上物料严禁积压，轻拿轻放。1.2领取、放置、安装，防止塑料类外壳、铝质和镀锌板物料损坏，特别防止跌落和划伤。塑料外壳、键盘壳，机箱、面盖，发料都必须有防护性包装；为防止划伤，禁止使用木毡板存放塑料外壳、键盘壳，机箱、面盖；以上物料严禁挤压，严禁在地上拖行，轻拿轻放。1.3领取、放置、安装贵重电器件物料,如接触器、断路器等，主要防止跌落、撞击导致破损的损坏。2.每个待使用的机箱或塑壳，在拆去包装之后，必须优先检查外观，如变形、色差、划伤、丝印不良的，都不使用。箱体接地点没有喷涂保护，不使用，或者返工后无问题再使用。3.散热器安装要求：拿取：拿取散热器必须戴防护手套，防止汗液腐蚀，防止锋利菱角划伤手；叠放在一起的散热器，拿取时避免表面划伤；安装：有保护膜的散热器，必须清除保护膜。检查表面无明显划伤，清洁后再安装；将散热器装入机箱或塑壳的过程，必须先确认散热器方向，确保散热器表面不被划伤；安装螺钉前，必须先检查电批的力度调节在规定的范围；安装散热器与机箱或塑壳的螺钉，执行打对角紧固的秩序，避免散热器一侧下沉而损坏牙纹；异常：表面划伤的散热器必须更换；螺丝牙纹损伤的，必须用丝锥攻牙后再安装螺钉；表面划伤；表面腐蚀；孔径不符；螺丝孔滑牙。4.风扇安装要求：拿取：风扇属于易损坏品，轻拿轻放，禁止跌落损坏；安装：安装前必须先检查电批的力度调节在规定的范围；风扇有抽风和吹风两种安装方式，安装前必须先确认方向；风扇和风扇罩安装方向必须保持一致，具体见非标指导书；散热器变频器整机装配通用规范文件编号编写日期2014/1/3版本:A01页码：2/16异常：破损的风扇不能使用；风扇电子线破损的，必须返工或加绝缘防护；风扇对接卡扣必须卡到位；风扇线过线孔有护线环安装要求的，不能遗漏；5.整流桥、IGBT、温度开关涂覆硅脂要求：拿取：安装作业必须佩戴有线静电环；戴手套作业，避免金属类物料汗液腐蚀；取整流桥、IGBT，避免触碰插针引脚，轻拿轻放，禁止跌落损坏；安装：检查整流桥、IGBT表面洁净后涂覆硅脂，涂覆硅脂必须使用专用工装，均匀涂覆整流桥、IGBT表面，涂覆完成效果如下图所示，最后将整流桥、IGBT轻放到散热器面后，禁止挪动。异常：涂覆导热硅脂的表面，必须再次检查没有杂质；返工变频器重装整流桥、IGBT，必须清洁后重新涂覆导热硅脂；涂覆导热硅脂整流桥、IGBT，4小时后不装配，必须清洁后重新涂覆导热硅脂；导热硅脂必须放冰箱保鲜层存放。6.整流桥识别与电气安装要求：拿取：安装作业必须佩戴有线静电环；戴手套作业，避免金属类物料汗液腐蚀；拿取整流桥、避免触碰插针引脚，轻拿轻放，禁止跌落损坏；识别：认识不同型号整流桥、可控硅如下图所示输入点R、S、T有相位区别；输出点有正、负极性区别；可控硅驱动线，有极性区别图一、吹风风扇安装方式图二、风扇罩安装方式图三、抽风风扇安装方式图四、风扇罩安装方式涂覆硅脂平面变频器整机装配通用规范文件编号编写日期2014/1/3版本:A01页码：3/16图一可控硅图二整流桥安装：安装在一台变频器上的整流桥必须是同品牌，同一批次；以打对角的秩序安装螺钉，以打对角的秩序校验螺钉（指定技友AC-2255、中村50TDK）：7.IGBT识别与电气安装要求：拿取：安装作业必须佩戴有线静电环；戴手套作业，避免金属类物料汗液腐蚀；拿取IGBT、避免触碰插针引脚，轻拿轻放，禁止跌落损坏；识别：用在一台变频器上的整流桥，必须是同一个品牌，同一批次；参照发料单，确认IGBT型号规格相符；图一双管封装IGBT安装：正、负极以及输出点的识别；丝印分辨AC(交流)、DC（直流）；接...
