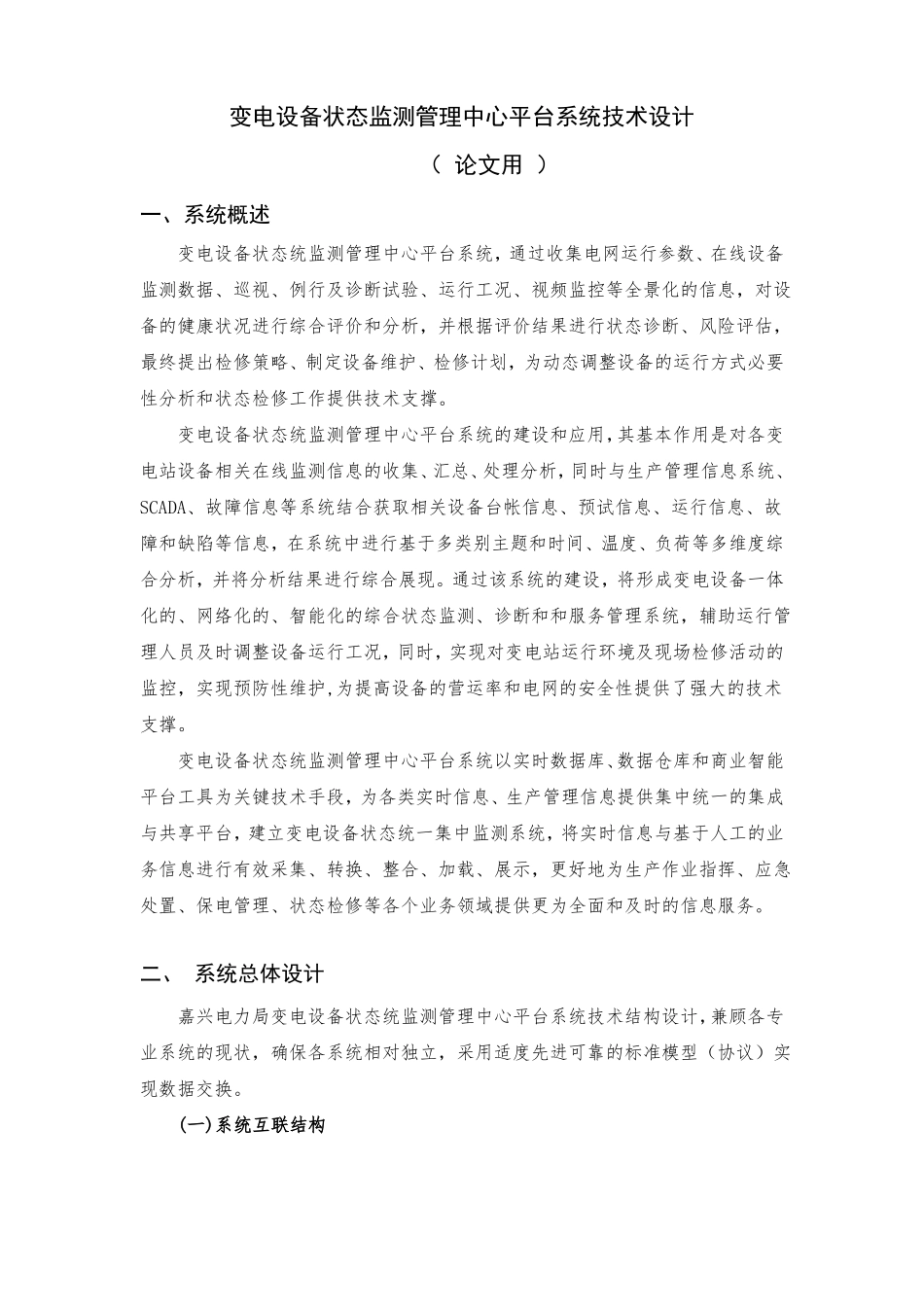

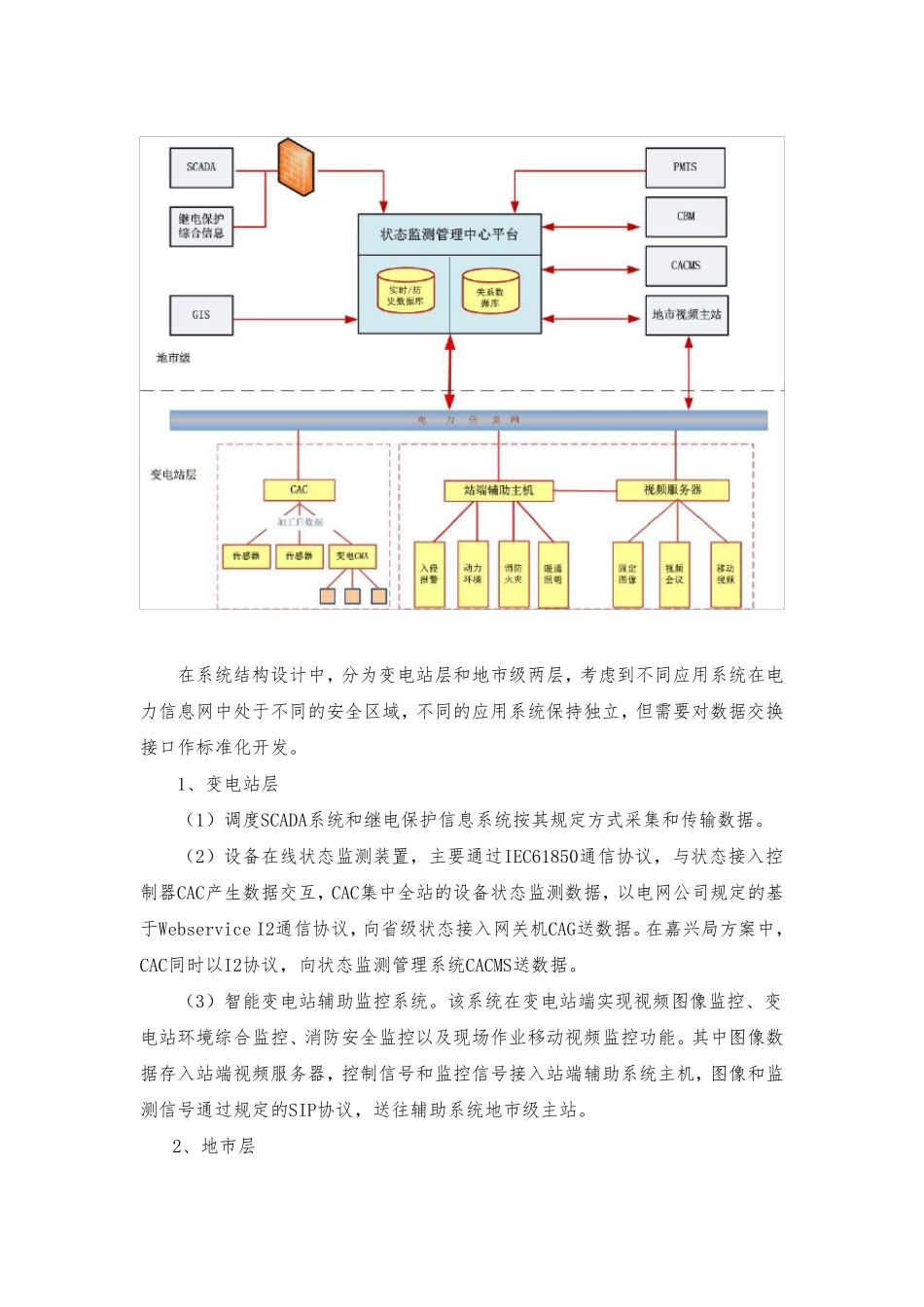

变电设备状态监测管理中心平台系统技术设计（ 论文用 ）一、系统概述变电设备状态统监测管理中心平台系统，通过收集电网运行参数、在线设备监测数据、巡视、例行及诊断试验、运行工况、视频监控等全景化的信息，对设备的健康状况进行综合评价和分析，并根据评价结果进行状态诊断、风险评估，最终提出检修策略、制定设备维护、检修计划，为动态调整设备的运行方式必要性分析和状态检修工作提供技术支撑。变电设备状态统监测管理中心平台系统的建设和应用，其基本作用是对各变电站设备相关在线监测信息的收集、汇总、处理分析，同时与生产管理信息系统、SCADA、故障信息等系统结合获取相关设备台帐信息、预试信息、运行信息、故障和缺陷等信息，在系统中进行基于多类别主题和时间、温度、负荷等多维度综合分析，并将分析结果进行综合展现。通过该系统的建设，将形成变电设备一体化的、网络化的、智能化的综合状态监测、诊断和和服务管理系统，辅助运行管理人员及时调整设备运行工况，同时，实现对变电站运行环境及现场检修活动的监控，实现预防性维护,为提高设备的营运率和电网的安全性提供了强大的技术支撑。变电设备状态统监测管理中心平台系统以实时数据库、数据仓库和商业智能平台工具为关键技术手段，为各类实时信息、生产管理信息提供集中统一的集成与共享平台，建立变电设备状态统一集中监测系统，将实时信息与基于人工的业务信息进行有效采集、转换、整合、加载、展示，更好地为生产作业指挥、应急处置、保电管理、状态检修等各个业务领域提供更为全面和及时的信息服务。二、 系统总体设计嘉兴电力局变电设备状态统监测管理中心平台系统技术结构设计，兼顾各专业系统的现状，确保各系统相对独立，采用适度先进可靠的标准模型（协议）实现数据交换。(一)系统互联结构在系统结构设计中，分为变电站层和地市级两层，考虑到不同应用系统在电力信息网中处于不同的安全区域，不同的应用系统保持独立，但需要对数据交换接口作标准化开发。1、变电站层（1）调度SCADA系统和继电保护信息系统按其规定方式采集和传输数据。（2）设备在线状态监测装置，主要通过IEC61850通信协议，与状态接入控制器CAC产生数据交互，CAC集中全站的设备状态监测数据，以电网公司规定的基于Webservice I2通信协议，向省级状态接入网关机CAG送数据。在嘉兴局方案中，CAC同时以I2协议，向状态监测管理系统CACMS送数据。（3）智能变电站辅助监控系统。该系统在变电站端实...
