可燃气体报警器项目施工方案

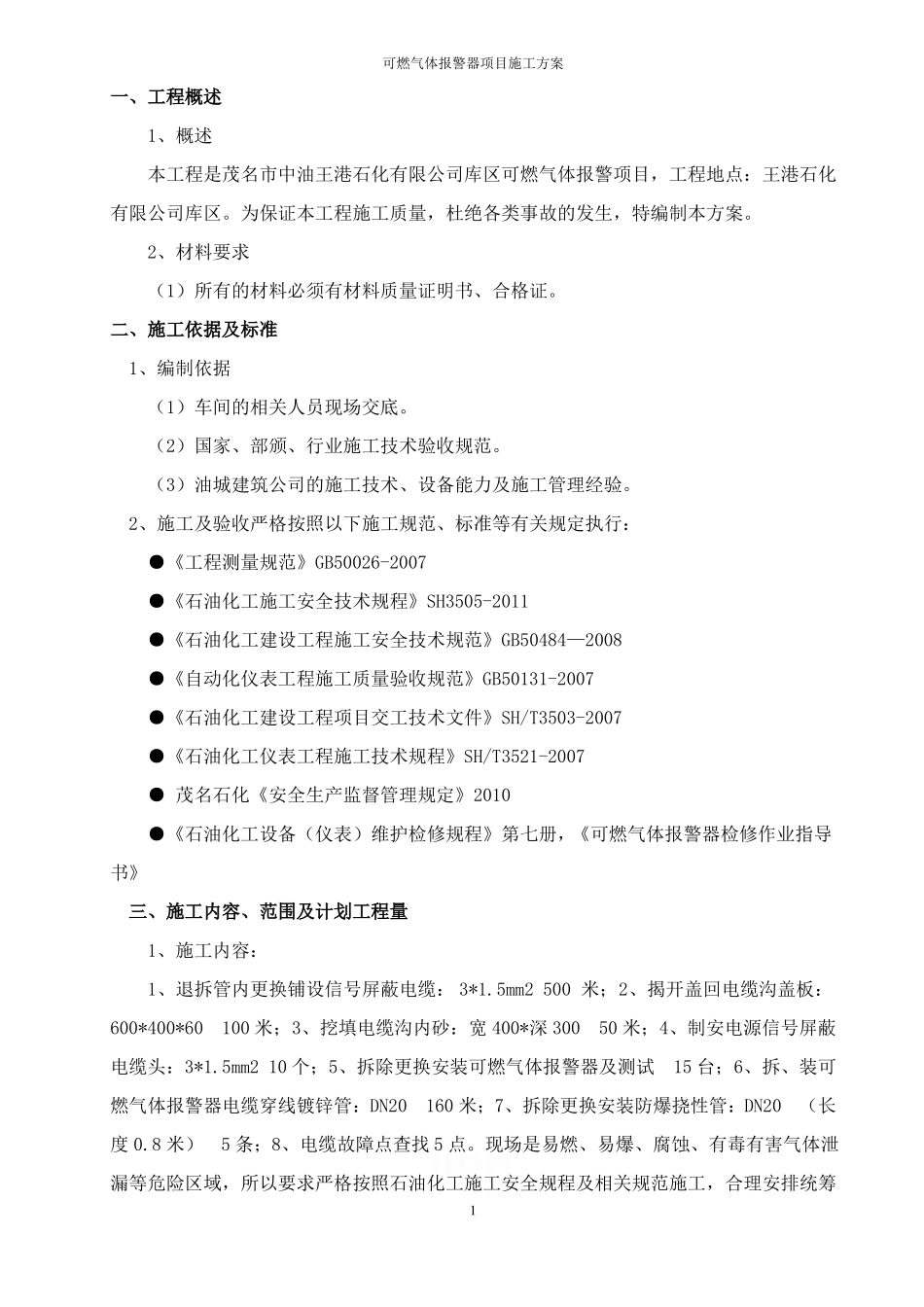

可燃气体报警器项目施工方案一、工程概述1、概述本工程是茂名市中油王港石化有限公司库区可燃气体报警项目，工程地点：王港石化有限公司库区。为保证本工程施工质量，杜绝各类事故的发生，特编制本方案。2、材料要求（1）所有的材料必须有材料质量证明书、合格证。二、施工依据及标准1、编制依据（1）车间的相关人员现场交底。（2）国家、部颁、行业施工技术验收规范。（3）油城建筑公司的施工技术、设备能力及施工管理经验。2、施工及验收严格按照以下施工规范、标准等有关规定执行：●《工程测量规范》GB50026-2007●《石油化工施工安全技术规程》SH3505-2011●《石油化工建设工程施工安全技术规范》GB50484—2008●《自动化仪表工程施工质量验收规范》GB50131-2007●《石油化工建设工程项目交工技术文件》SH/T3503-2007●《石油化工仪表工程施工技术规程》SH/T3521-2007● 茂名石化《安全生产监督管理规定》2010●《石油化工设备（仪表）维护检修规程》第七册，《可燃气体报警器检修作业指导书》三、施工内容、范围及计划工程量1、施工内容：1、退拆管内更换铺设信号屏蔽电缆： 3*1.5mm2 500 米；2、揭开盖回电缆沟盖板：600*400*60100 米；3、挖填电缆沟内砂：宽 400*深 30050 米；4、制安电源信号屏蔽电缆头：3*1.5mm2 10 个；5、拆除更换安装可燃气体报警器及测试15 台；6、拆、装可燃气体报警器电缆穿线镀锌管：DN20160 米；7、拆除更换安装防爆挠性管：DN20（长度 0.8 米）5 条；8、电缆故障点查找 5 点。现场是易燃、易爆、腐蚀、有毒有害气体泄漏等危险区域，所以要求严格按照石油化工施工安全规程及相关规范施工，合理安排统筹1可燃气体报警器项目施工方案时间，保证工程按质按量按时顺利完成。（1）敷设镀锌管 DN20 540m；（2）敷设镀锌管 DN25 600m；（3）敷设镀锌管 DN40 840m；（4）敷设电缆 1×3×1.5mm2 1000m；（5）敷设电缆 1×3×2.5mm2 2500m；（6）敷设电缆 7×3×1.5mm2 1100m；（7）敷设电缆 7×3×2.5mm2 1700m；（8）揭、盖槽盒盖板 580m；（9）安装可燃气体报警器 36 个；（10）可燃气体报警器接线调试 36 个；2、施工范围：可燃气体报警器安装、电缆敷设、镀锌管敷设。3、计划工程量：（1）敷设镀锌管 DN20（540m）、DN20（600m）、DN40（840m）；（2）敷设电缆 1×3×1.5mm2（1000m）、1×3×2.5mm2（2500m）、7×3×1.5mm2（1100m）、7×3×2.5mm2（1700m）；（3）揭、盖槽盒...
