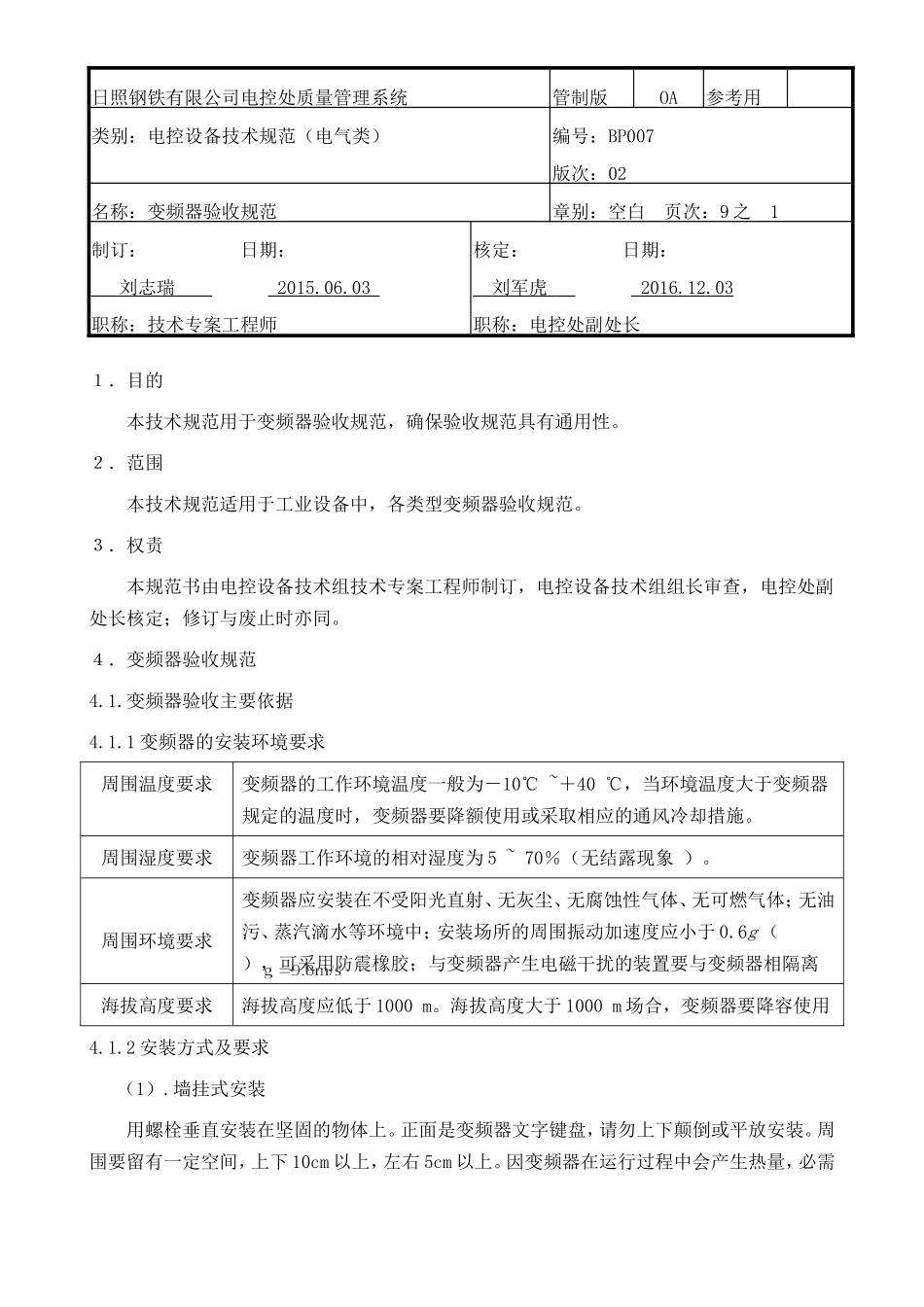

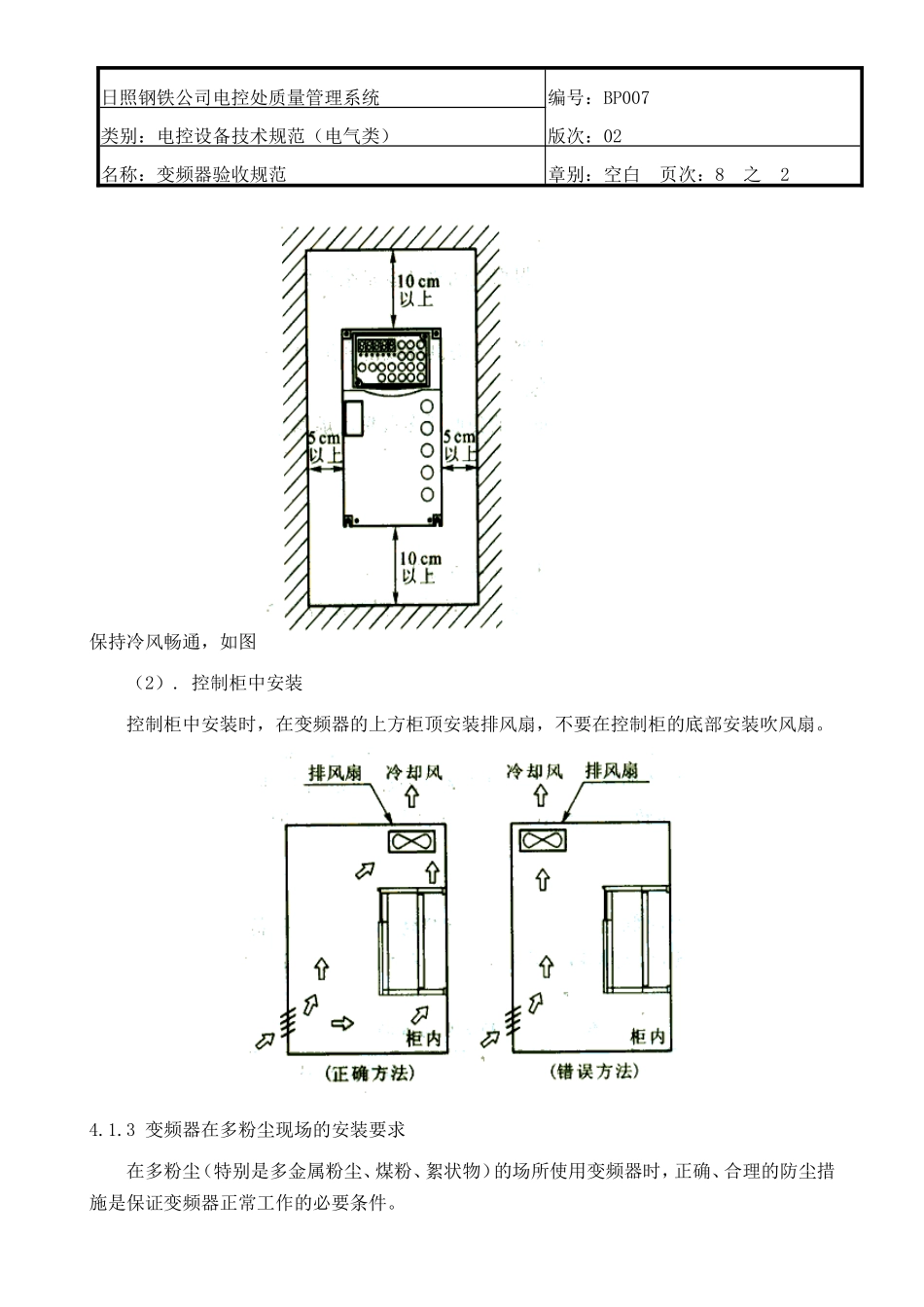

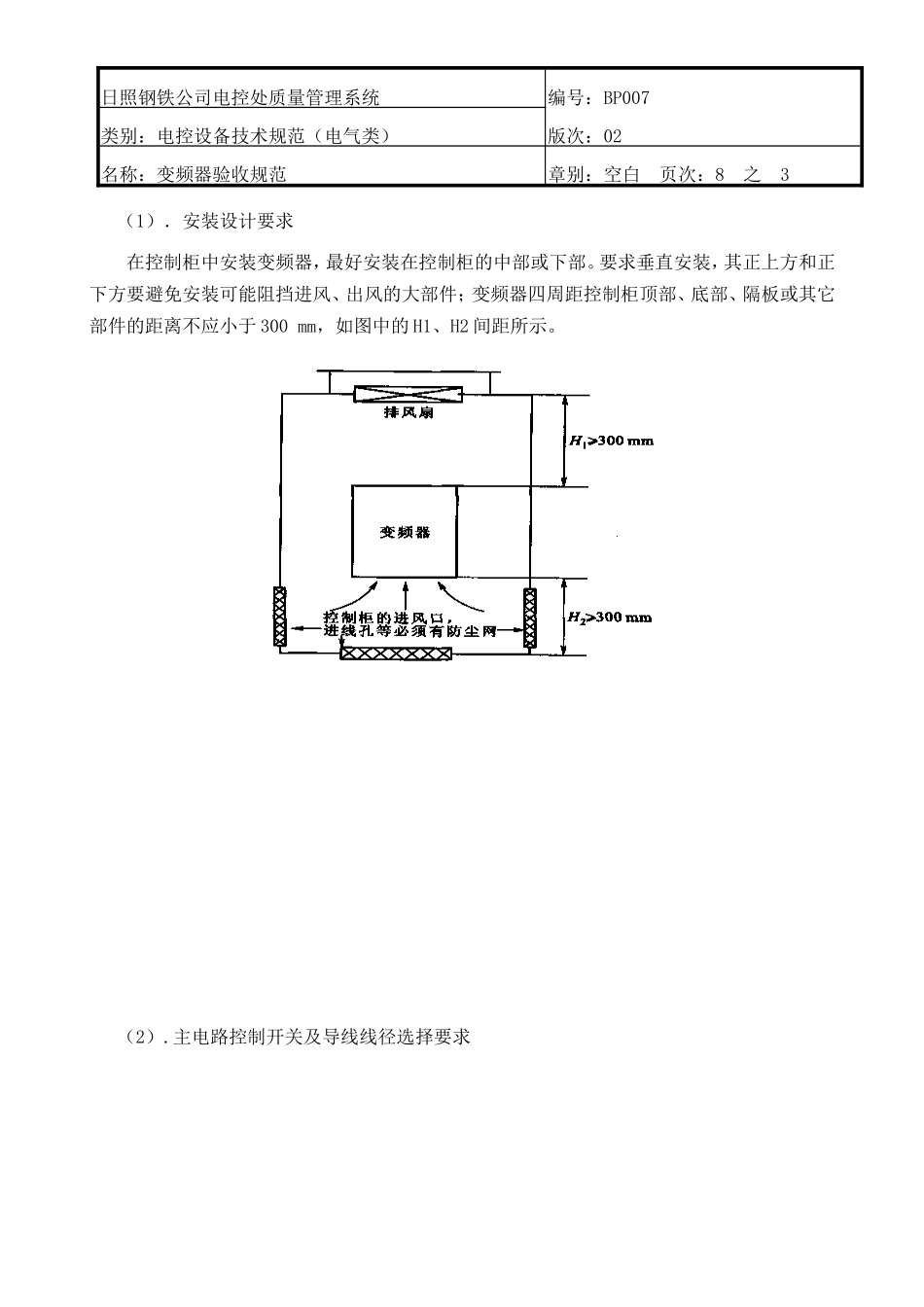

日照钢铁有限公司电控处质量管理系统管制版OA参考用类别：电控设备技术规范（电气类）编号：BP007版次：02名称：变频器验收规范章别：空白页次：9之1制订：日期：刘志瑞2015.06.03职称：技术专案工程师核定：日期：刘军虎2016.12.03职称：电控处副处长１．目的本技术规范用于变频器验收规范，确保验收规范具有通用性。２．范围本技术规范适用于工业设备中，各类型变频器验收规范。３．权责本规范书由电控设备技术组技术专案工程师制订，电控设备技术组组长审查，电控处副处长核定；修订与废止时亦同。４．变频器验收规范4.1.变频器验收主要依据4.1.1变频器的安装环境要求周围温度要求变频器的工作环境温度一般为－10℃~＋40℃，当环境温度大于变频器规定的温度时，变频器要降额使用或采取相应的通风冷却措施。周围湿度要求变频器工作环境的相对湿度为5~70％（无结露现象）。周围环境要求变频器应安装在不受阳光直射、无灰尘、无腐蚀性气体、无可燃气体；无油污、蒸汽滴水等环境中；安装场所的周围振动加速度应小于0.6g（），可采用防震橡胶；与变频器产生电磁干扰的装置要与变频器相隔离海拔高度要求海拔高度应低于1000m。海拔高度大于1000m场合，变频器要降容使用4.1.2安装方式及要求（1）.墙挂式安装用螺栓垂直安装在坚固的物体上。正面是变频器文字键盘，请勿上下颠倒或平放安装。周围要留有一定空间，上下10cm以上，左右5cm以上。因变频器在运行过程中会产生热量，必需日照钢铁公司电控处质量管理系统编号：BP007类别：电控设备技术规范（电气类）版次：02名称：变频器验收规范章别：空白页次：8之2保持冷风畅通，如图（2）.控制柜中安装控制柜中安装时，在变频器的上方柜顶安装排风扇，不要在控制柜的底部安装吹风扇。4.1.3变频器在多粉尘现场的安装要求在多粉尘（特别是多金属粉尘、煤粉、絮状物）的场所使用变频器时，正确、合理的防尘措施是保证变频器正常工作的必要条件。日照钢铁公司电控处质量管理系统编号：BP007类别：电控设备技术规范（电气类）版次：02名称：变频器验收规范章别：空白页次：8之3（1）．安装设计要求在控制柜中安装变频器，最好安装在控制柜的中部或下部。要求垂直安装，其正上方和正下方要避免安装可能阻挡进风、出风的大部件；变频器四周距控制柜顶部、底部、隔板或其它部件的距离不应小于300mm，如图中的H1、H2间距所示。（2）.主电路控制开关及导线线径选择要求日照钢铁公司电控处质量管理系统编号：BP007类别：电控设备技术规范（电气类）版次：02名称：变频器验收规范章别：空白页次：8之44.1.4安装布线要求合理选择安装位置及布线是变频器安装的重要环节。电磁选件的安装位置、各连接导线是否屏蔽、接地点是否正确等，都直接影响到变频器对外干扰的大小及自身工作情况。变频器与外围设备之间布线时应注意：（1）逆变输出端子U、V、W连接交流电动机时，输出的是与正弦交流电等效的高频脉冲调制波。（2）当外围设备与变频器共用一供电系统时，要在输入端安装噪声滤波器，或将其他设备用隔离变压器或电源滤波器进行噪声隔离。（3）当外围设备与变频器装入同一控制柜中且布线又很接近变频器时，可采取以下方法抑制变频器干扰：电源控制开关及导线线径选择电源控制开关及导线线径的选择与同容量的普通电动机选择方法相同，按变频器的容量选择即可。因输入侧功率因数较低，应本着宜大不宜小的原则选择线径。变频器输出线径选择要求变频器工作时频率下降，输出电压也下降。在输出电流相等的条件下，若输出导线较长（L＞20m），低压输出时线路的电压降ΔU在输出电压中所占比例将上升，加到电动机上的电压将减小，因此低速时可能引起电动机发热。所以决定输出导线线径的主要因素是导线电压降ΔU。对ΔU的一般要求为ΔU≤（2~3）％UXΔU的计算为上两式中，UX—电动机的最高工作电压，单位为V；IN—电动机的额定电流，单位为A；R0—单位长度导线电阻，单位为mΩ∕m；L—导线长度，单位为m。控制电路导线线径选择小信号控制电路通过的电流很小，一般不进行线径计算。考虑到导线的强度和连接要求，一般选用0.75mm²及以下的屏蔽聚乙烯绞线。接触器、按钮开...
