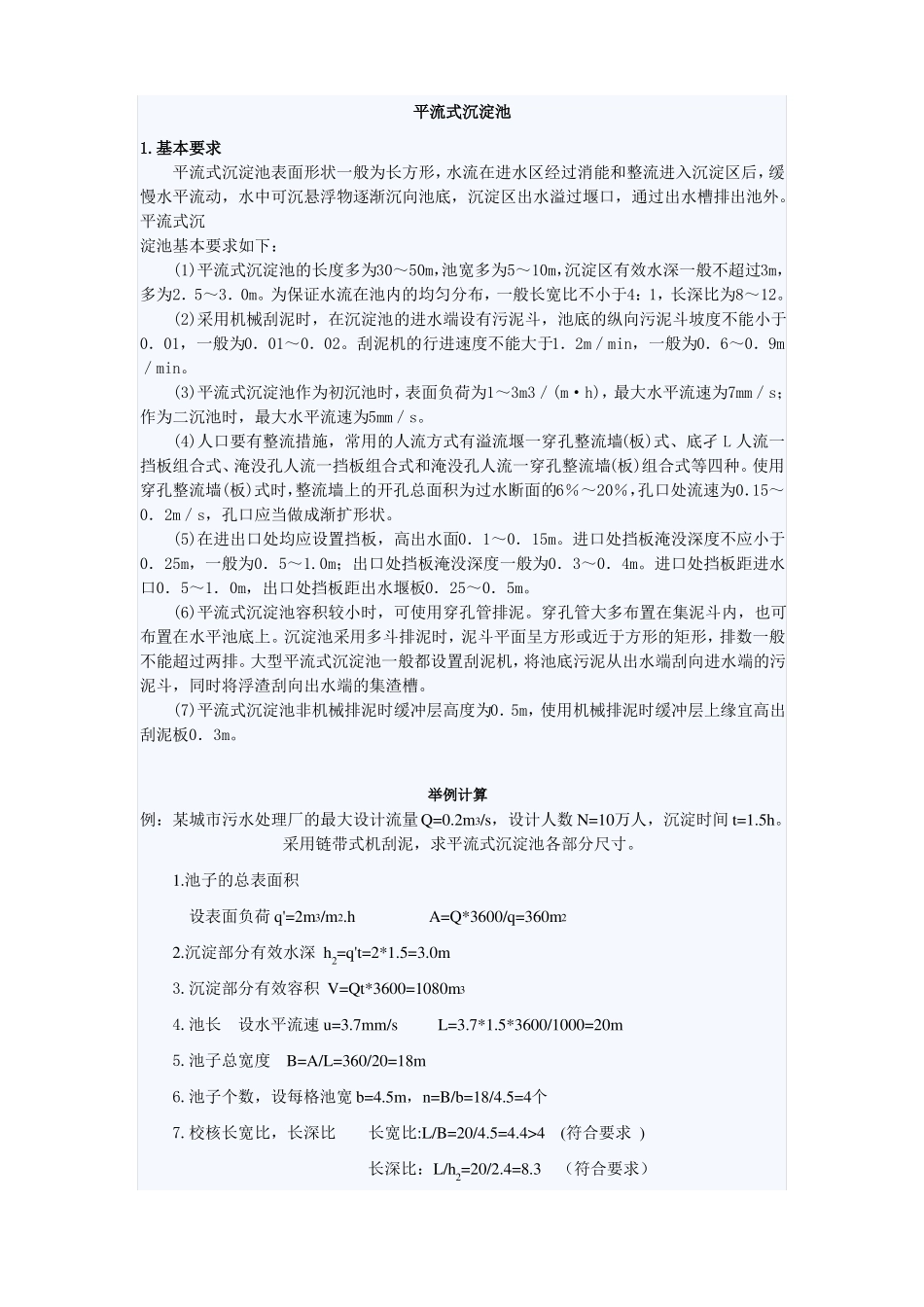

平流式沉淀池1.基本要求平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。平流式沉淀池基本要求如下： (1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2．5～3．0m。为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。 (2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0．01，一般为0．01～0．02。刮泥机的行进速度不能大于1．2m／min，一般为0．6～0．9m／min。 (3)平流式沉淀池作为初沉池时，表面负荷为1～3m3／(m·h)，最大水平流速为7mm／s；作为二沉池时，最大水平流速为5mm／s。 (4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑 L 人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6％～20％，孔口处流速为0．15～0．2m／s，孔口应当做成渐扩形状。 (5)在进出口处均应设置挡板，高出水面0．1～0．15m。进口处挡板淹没深度不应小于0．25m，一般为0．5～1.0m；出口处挡板淹没深度一般为0．3～0．4m。进口处挡板距进水口0．5～1．0m，出口处挡板距出水堰板0．25～0．5m。 (6)平流式沉淀池容积较小时，可使用穿孔管排泥。穿孔管大多布置在集泥斗内，也可布置在水平池底上。沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。 (7)平流式沉淀池非机械排泥时缓冲层高度为0．5m，使用机械排泥时缓冲层上缘宜高出刮泥板0．3m。举例计算例：某城市污水处理厂的最大设计流量 Q=0.2m3/s，设计人数 N=10万人，沉淀时间 t=1.5h。采用链带式机刮泥，求平流式沉淀池各部分尺寸。1.池子的总表面积设表面负荷 q'=2m3/m2.hA=Q*3600/q=360m22.沉淀部分有效水深 h2=q't=2*1.5=3.0m3.沉淀部分有效容积 V=Qt*3600=1080m34.池长设水平流速 u=3.7mm/sL=3.7*1.5*3600/1000=20m5.池子总宽度B=A/L=360/20=18m6.池子个数，设每格池宽 b=4.5m，n=B/b=18/4.5=4个7.校核长宽比，长深比长宽比:L/B=20/4.5=4.4>4(符合要求 )长深比：L/h2=20/2.4=8.3（符合要求）8.污泥部分所需的总容积设 T=...
