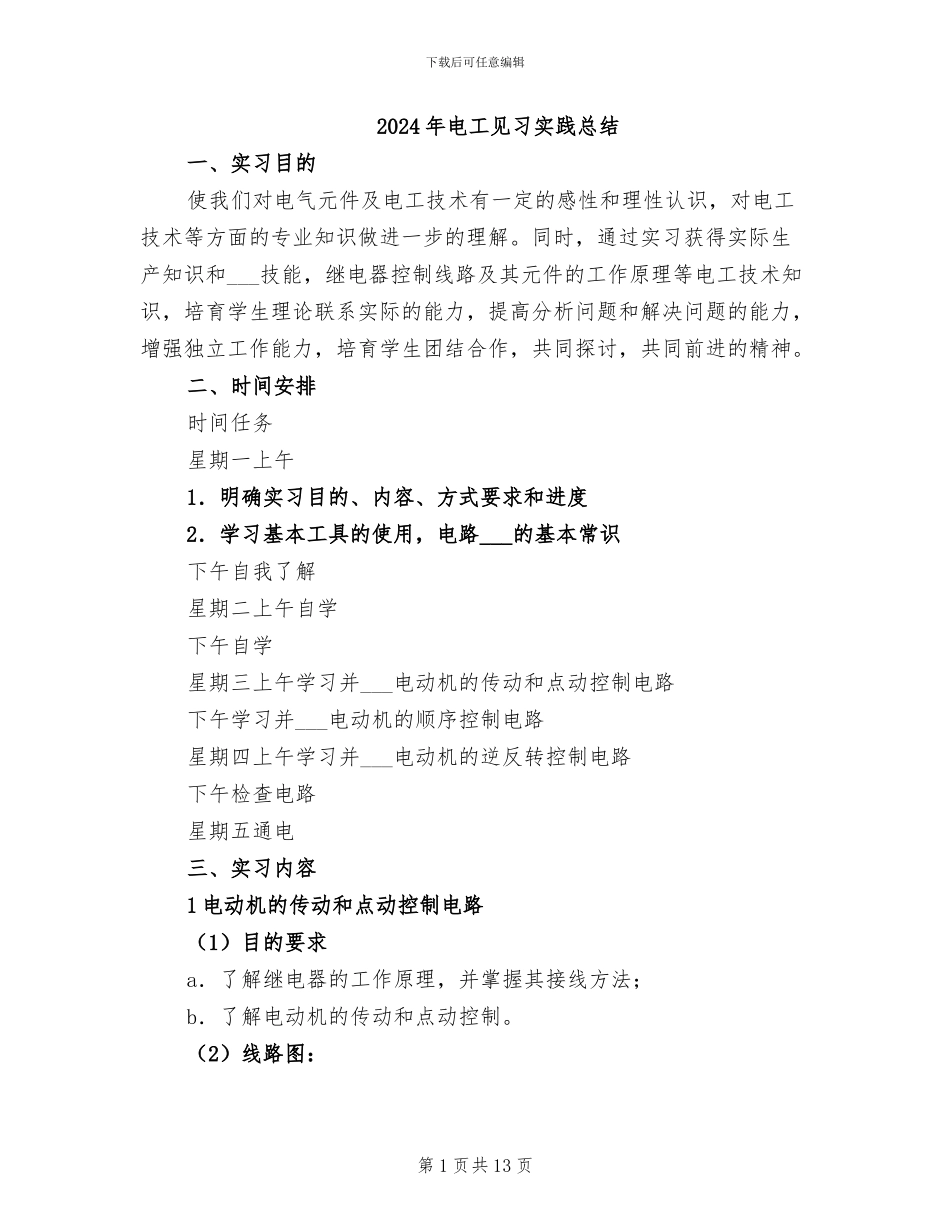

下载后可任意编辑2024 年电工见习实践总结一、实习目的使我们对电气元件及电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。同时，通过实习获得实际生产知识和___技能，继电器控制线路及其元件的工作原理等电工技术知识，培育学生理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作能力，培育学生团结合作，共同探讨，共同前进的精神。二、时间安排时间任务星期一上午1．明确实习目的、内容、方式要求和进度2．学习基本工具的使用，电路___的基本常识下午自我了解星期二上午自学下午自学星期三上午学习并___电动机的传动和点动控制电路下午学习并___电动机的顺序控制电路星期四上午学习并___电动机的逆反转控制电路下午检查电路星期五通电三、实习内容1 电动机的传动和点动控制电路（1）目的要求a．了解继电器的工作原理，并掌握其接线方法；b．了解电动机的传动和点动控制。（2）线路图：第 1 页共 13 页下载后可任意编辑原理：km1 回路为点动控制电路，按下绿色按钮。km___线圈通电，松开绿色按钮，km___线圈断电；km2 回路为传动控制电路，按下黑色按钮，km2 通电并自锁，km___线圈通电，松开黑色按钮，km___线圈不会断电，停止时按红色按钮。（3）步骤：a．按图接好导线；b．检查线路，确认无误后通电；c．按下后再松开绿色按钮，观察 km1 的现象，按下后再松开黑色按钮，观察 km2 的现象，最后按下红色按钮，记录实验现象；d．切断电源，拆除导线。4．电动机的顺序控制电路（1）目的要求a．了解继电器的顺序控制原理，掌握其接线方法；b．加深对继电器工作原理的理解。（2）线路图：原理：需要 km___线圈通电时，必须先按下绿色按钮，km1 通电并自锁，串联在 km___线圈回路的 km1 也通电并自锁，再按下黑色按钮，km2 通电并自锁，km___线圈带电，保证 km2 带电前必须先让 km1 带电，停止时按红色按钮。（3）步骤：a．按图接好电路；b．检查电路，确认无误后通电；c．先按下绿色按钮，再按下黑色按钮，观察现象；按下红色按钮，再直接按黑色按钮，观察并记录现象；d．切断电源，拆除导线。5．电动机的逆反转控制电路（1）目的要求第 2 页共 13 页下载后可任意编辑a．了解继电器的逆反转控制控制原理，掌握其接线方法；b．通过操作加深对继电器工作原理的理解；c．能够___复杂的接线。（2）接线图：原理：需要 km1 带电时，按下绿色按钮，km1 通电并自锁，km___线圈带...
