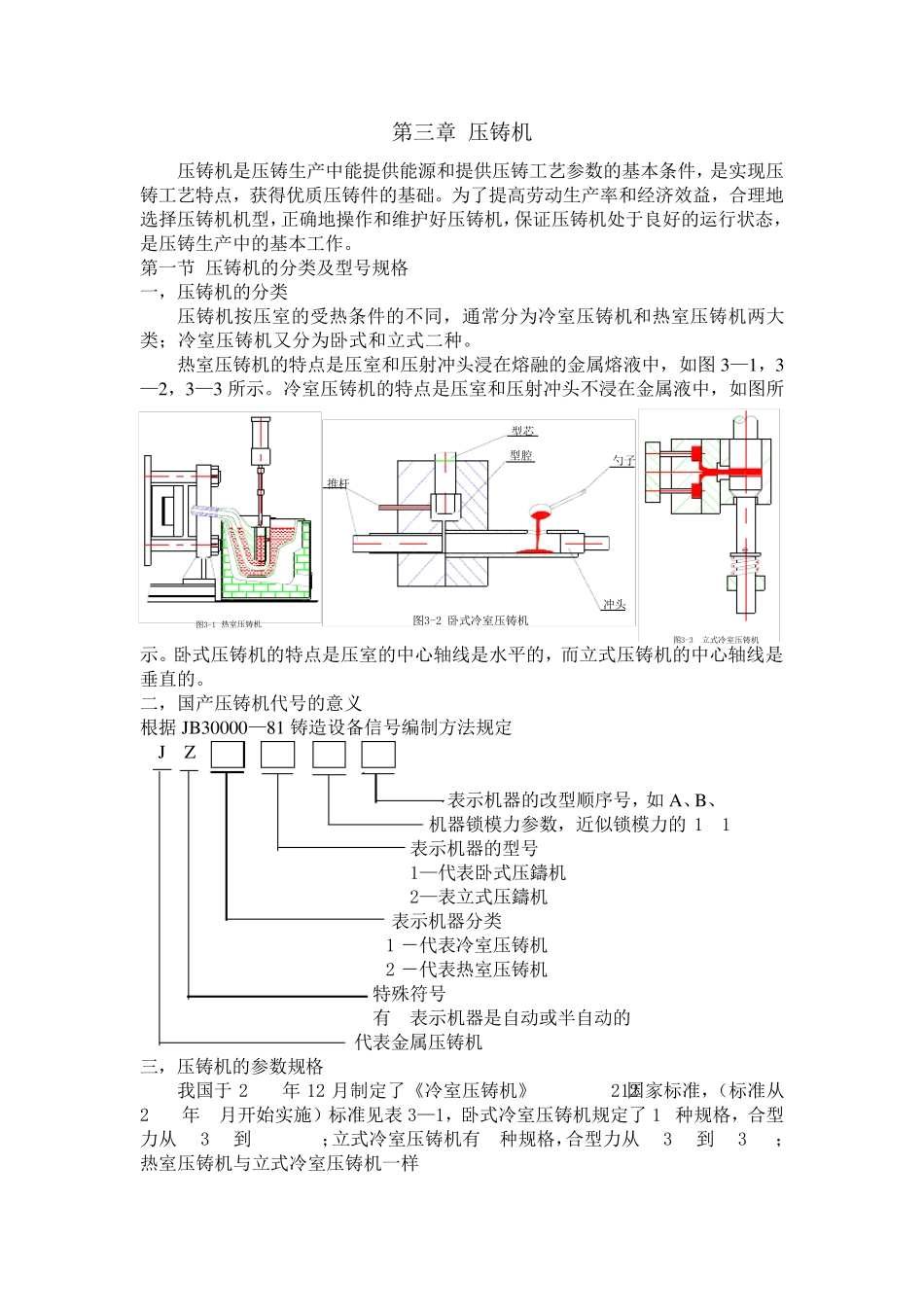

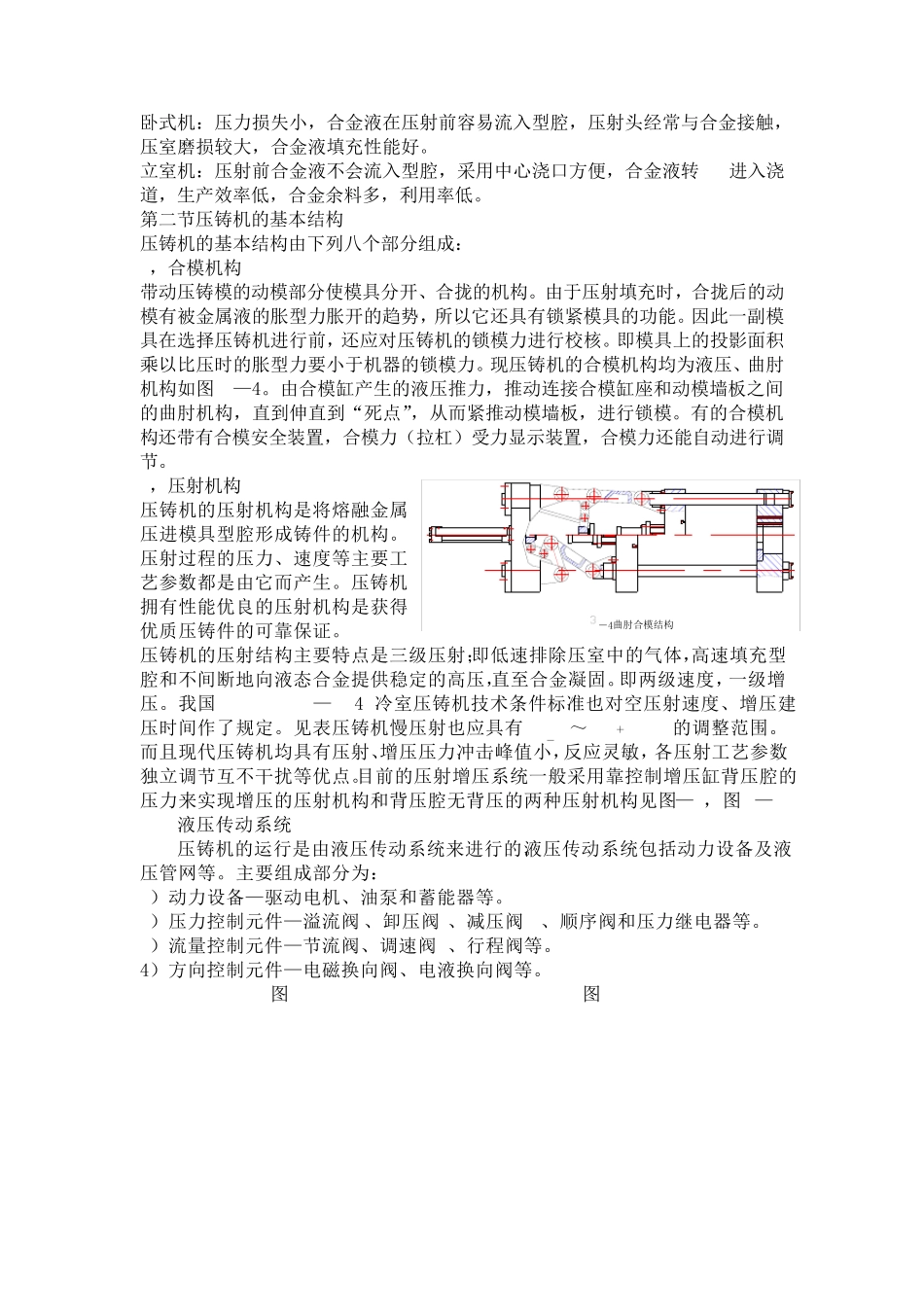

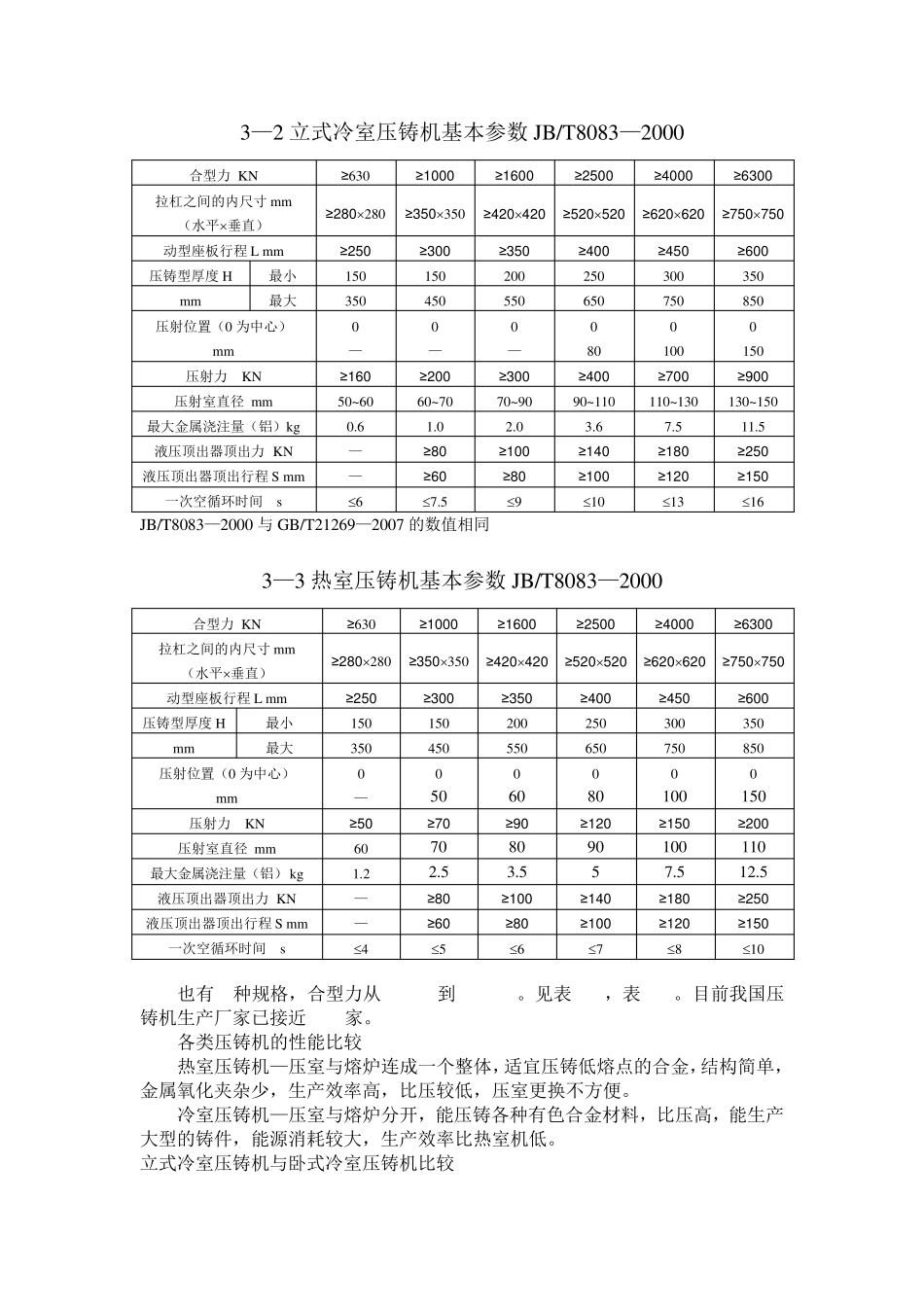

热室压铸机图3-1图3-3 立式冷室压铸机推杆型芯型腔冲头勺子图3-2 卧式冷室压铸机第三章 压铸机 压铸机是压铸生产中能提供能源和提供压铸工艺参数的基本条件，是实现压铸工艺特点，获得优质压铸件的基础。为了提高劳动生产率和经济效益，合理地选择压铸机机型，正确地操作和维护好压铸机，保证压铸机处于良好的运行状态，是压铸生产中的基本工作。 第一节 压铸机的分类及型号规格 一，压铸机的分类 压铸机按压室的受热条件的不同，通常分为冷室压铸机和热室压铸机两大类；冷室压铸机又分为卧式和立式二种。 热室压铸机的特点是压室和压射冲头浸在熔融的金属熔液中，如图3—1，3—2，3—3 所示。冷室压铸机的特点是压室和压射冲头不浸在金属液中，如图所示。卧式压铸机的特点是压室的中心轴线是水平的，而立式压铸机的中心轴线是垂直的。 二，国产压铸机代号的意义 根据 JB30000—81 铸造设备信号编制方法规定 J Z 表示机器的改型顺序号，如A、B、C...... 机器锁模力参数，近似锁模力的1/100KN 表示机器的型号 1—代表卧式压鑄机 2—表立式压鑄机 表示机器分类 1 －代表冷室压铸机 2 －代表热室压铸机 特殊符号 有Z表示机器是自动或半自动的 代表金属压铸机 三，压铸机的参数规格 我国于2007年12 月制定了《冷室压铸机》 GB/T21269国家 标 准 ，（ 标 准 从2008年6月开 始 实施 ） 标 准 见 表3—1，卧式冷室压铸机规定了17种规格，合型力从 630KN到 45000KN；立式冷室压铸机有6种规格，合型力从 630KN到 6300KN；热室压铸机与 立式冷室压铸机一样 3—2 立式冷室压铸机基本参数 JB/T8083—2000 合型力 KN ≥630 ≥1000 ≥1600 ≥2500 ≥4000 ≥6300 拉杠之间的内尺寸 mm （水平垂直） ≥280280 ≥350350 ≥420420 ≥520520 ≥620620 ≥750750 动型座板行程 L mm ≥250 ≥300 ≥350 ≥400 ≥450 ≥600 压铸型厚度 H 最小 150 150 200 250 300 350 mm 最大 350 450 550 650 750 850 压射位置（0 为中心） mm 0 — 0 — 0 — 0 80 0 100 0 150 压射力 KN ≥160 ≥200 ≥300 ≥400 ≥700 ≥900 压射室直径 mm 50~ 60 60~ 70 70~ 90 90~110 110~130 130~ 150 最大金属浇注量（铝）kg 0.6 1.0 2.0 3.6 7.5 11.5 液压顶出器顶出力 KN — ≥80 ≥100 ≥140 ≥180 ≥250 液压顶出器顶出...
