第三章曲面网格划分

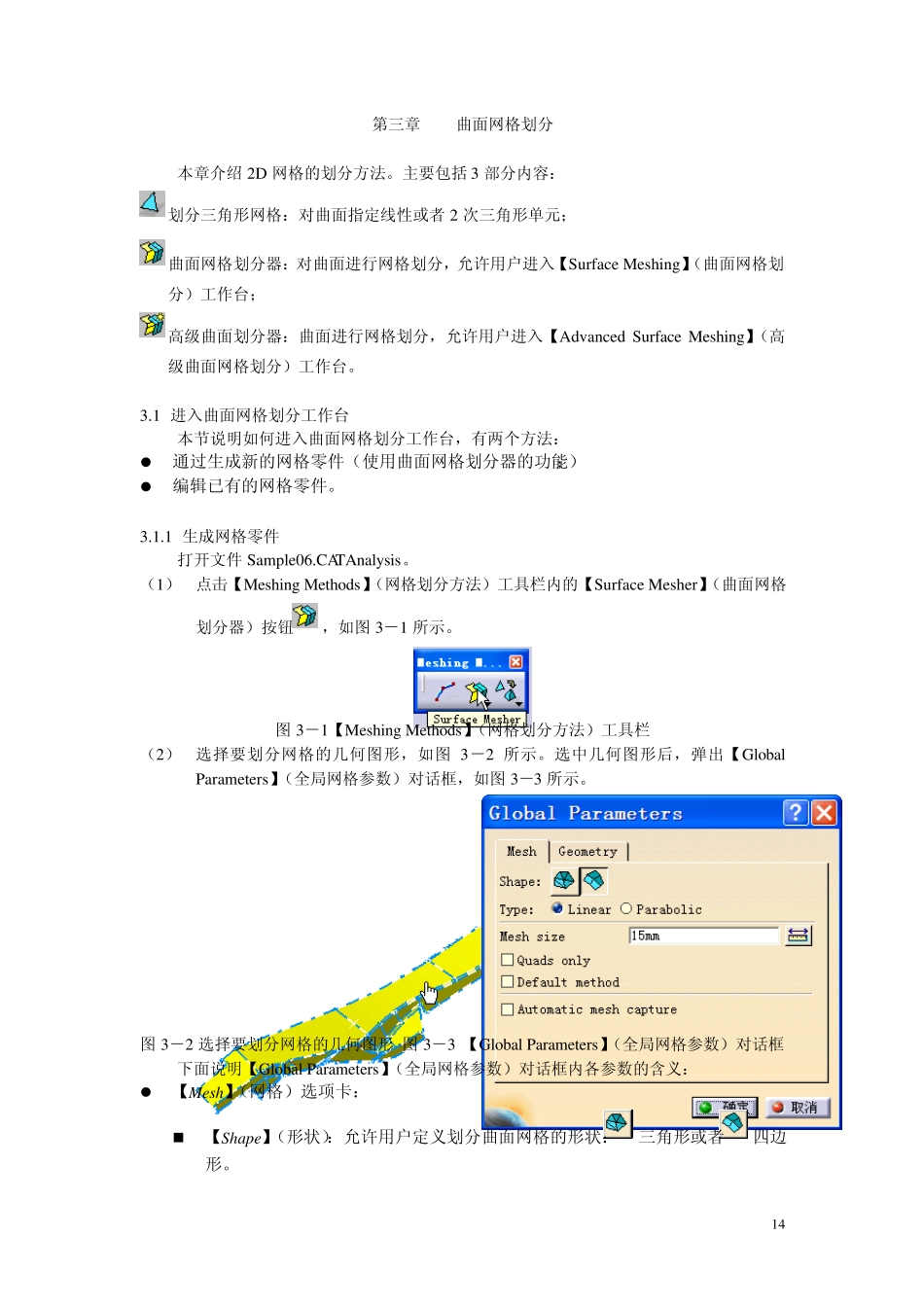

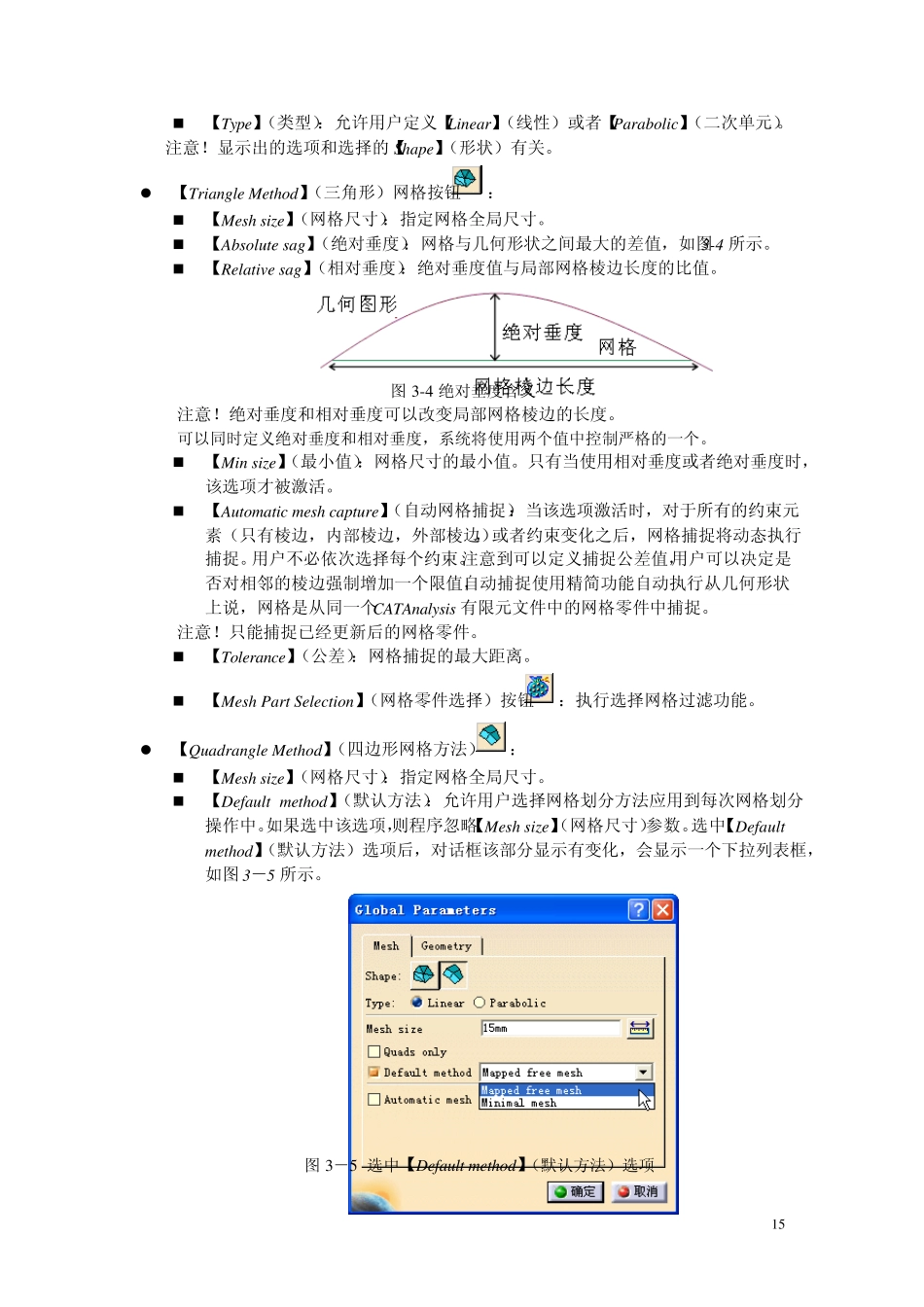

14 第三章 曲面网格划分 本章介绍2D 网格的划分方法。主要包括 3 部分内容： 划分三角形网格：对曲面指定线性或者 2 次三角形单元； 曲面网格划分器：对曲面进行网格划分，允许用户进入【Su rface Meshing】（曲面网格划分）工作台； 高级曲面划分器：曲面进行网格划分，允许用户进入【Adv anced Su rface Meshing】（高级曲面网格划分）工作台。 3.1 进入曲面网格划分工作台 本节说明如何进入曲面网格划分工作台，有两个方法：  通过生成新的网格零件（使用曲面网格划分器的功能）；  编辑已有的网格零件。 3.1.1 生成网格零件 打开文件 Sample06.CATAnaly sis。 （1） 点击【Meshing Methods】（网格划分方法）工具栏内的【Su rface Mesher】（曲面网格划分器）按钮，如图 3－1 所示。 图 3－1【Meshing Methods】（网格划分方法）工具栏 （2） 选择要划分网格的几何图形，如图 3－2 所示。选中几何图形后，弹出【Global Parameters】（全局网格参数）对话框，如图 3－3 所示。 图 3－2 选择要划分网格的几何图形 图 3－3 【Global Parameters】（全局网格参数）对话框 下面说明【Global Parameters】（全局网格参数）对话框内各参数的含义：  【Mesh】（网格）选项卡：  【Shape】（形状）：允许用户定义划分曲面网格的形状：三角形或者四边形。 1 5  【Type】（类型）：允许用户定义【Linear】（线性）或者【Parabolic】（二次单元）。 注意！显示出的选项和选择的【Shape】（形状）有关。  【Triangle Method】（三角形）网格按钮：  【Mesh size】（网格尺寸）：指定网格全局尺寸。  【Absolute sag】（绝对垂度）：网格与几何形状之间最大的差值，如图3-4 所示。  【Relative sag】（相对垂度）：绝对垂度值与局部网格棱边长度的比值。 图 3 -4 绝对垂度含义 注意！绝对垂度和相对垂度可以改变局部网格棱边的长度。 可以同时定义绝对垂度和相对垂度，系统将使用两个值中控制严格的一个。  【Min size】（最小值）：网格尺寸的最小值。只有当使用相对垂度或者绝对垂度时，该选项才被激活。  【Automatic mesh capture】（自动网格捕捉）：当该选项激活时，对于所有的约束元素（只有棱边，内部棱边，外部棱边），或者约束变化之后，网格捕捉将动态执行捕捉。用户不必依次选择每个约束。注意到可以定义捕捉公差值，用户可以...
