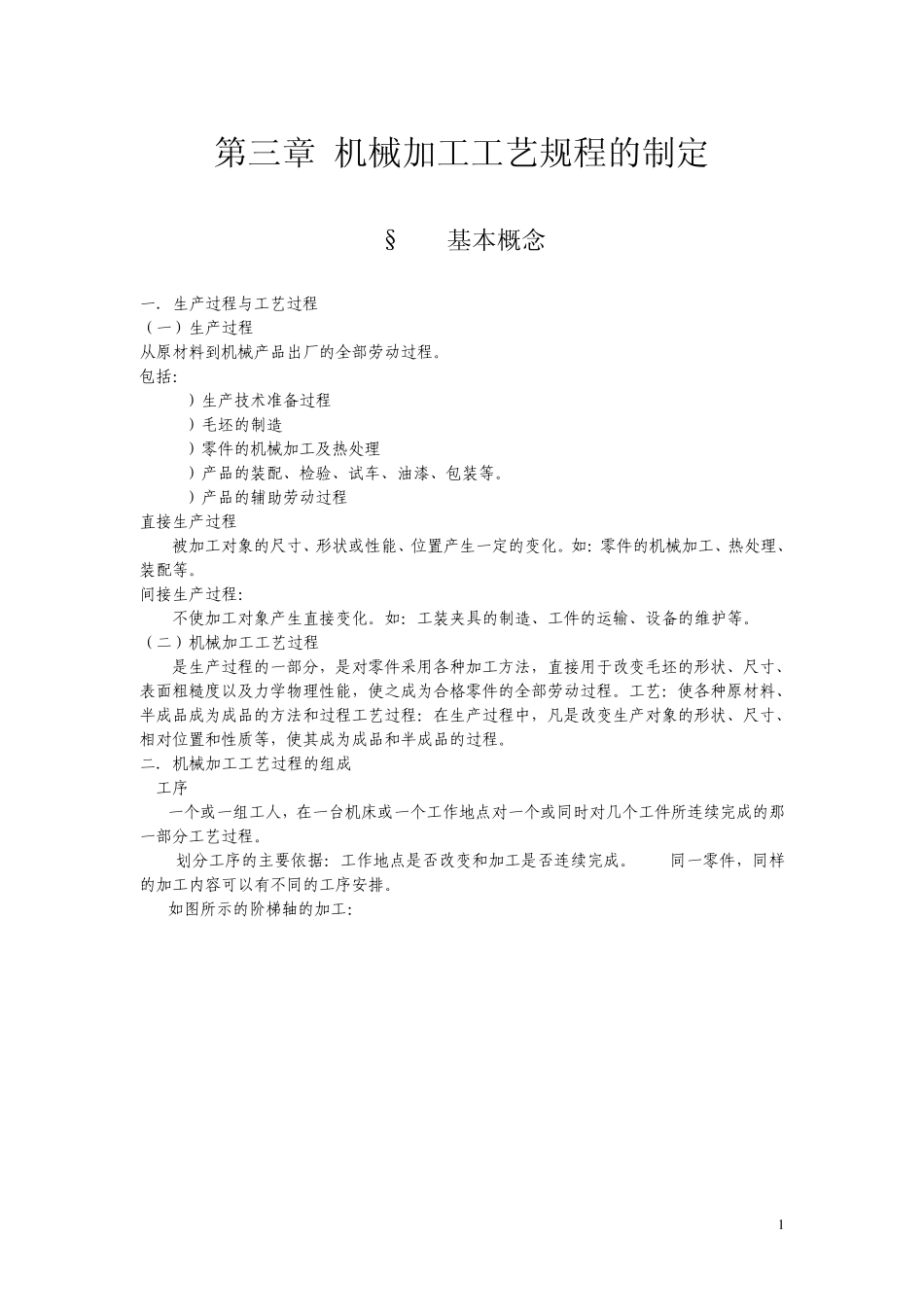

1 第三章 机械加工工艺规程的制定 §3-1基本概念 一.生产过程与工艺过程 (一)生产过程 从原材料到机械产品出厂的全部劳动过程。 包括: 1)生产技术准备过程 2)毛坯的制造 3)零件的机械加工及热处理 4)产品的装配、检验、试车、油漆、包装等。 5)产品的辅助劳动过程 直接生产过程 被加工对象的尺寸、形状或性能、位置产生一定的变化。如:零件的机械加工、热处理、装配等。 间接生产过程: 不使加工对象产生直接变化。如:工装夹具的制造、工件的运输、设备的维护等。 (二)机械加工工艺过程 是生产过程的一部分,是对零件采用各种加工方法,直接用于改变毛坯的形状、尺寸、表面粗糙度以及力学物理性能,使之成为合格零件的全部劳动过程。工艺:使各种原材料、半成品成为成品的方法和过程工艺过程:在生产过程中,凡是改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品和半成品的过程。 二.机械加工工艺过程的组成 1.工序 一个或一组工人,在一台机床或一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。 划分工序的主要依据:工作地点是否改变和加工是否连续完成。 同一零件,同样的加工内容可以有不同的工序安排。 如图所示的阶梯轴的加工: 2 加工内容: 1.加工小端面 2.小端面钻中心孔 3.加工大端面 4.大端面钻中心孔 5.车大端外圆 6.对大端倒角 7.车小端外圆 8.对小端倒角 9.精车外圆 10.铣键槽 11.去毛刺 工序1:加工内容1到9——车床 工序2:加工内容10、11——铣床(手工去毛刺) 工序1:加工内容1、2、7、8—加工小端工序2:加工内容3、4、5、6—加工大端 工序3:加工内容9 工序4:加工内容10、11 第三种工序安排:工序1:加工内容:1、2、3、4—铣两端面打中心孔工序2:加工内容:5、6、7、8—仿形车外圆、倒角工序3:加工内容:9—精车外圆工序4:加工内容:1—铣键槽工序5:加工内容:11—去毛刺2、安装如果在一个工序中要对工件进行几次装夹,则每次装夹下完成的那部分加工内容称为一个安装。 3、工位在工件的一次安装中,通过分度(或移位)装置,使工件相对于机床床身变换加工位置,我们把每一个加工位置上的安装内容称为工位。一个安装中可能只有一个工位,也可能有几个工位。如图为一回转工作台加工孔,钻、扩、铰各为一个加工内容,装夹一次产生一个合格的零件。该加工共有 4个工位:装卸工件、钻孔、扩孔、铰孔,用于依次装夹中 3 4、...
