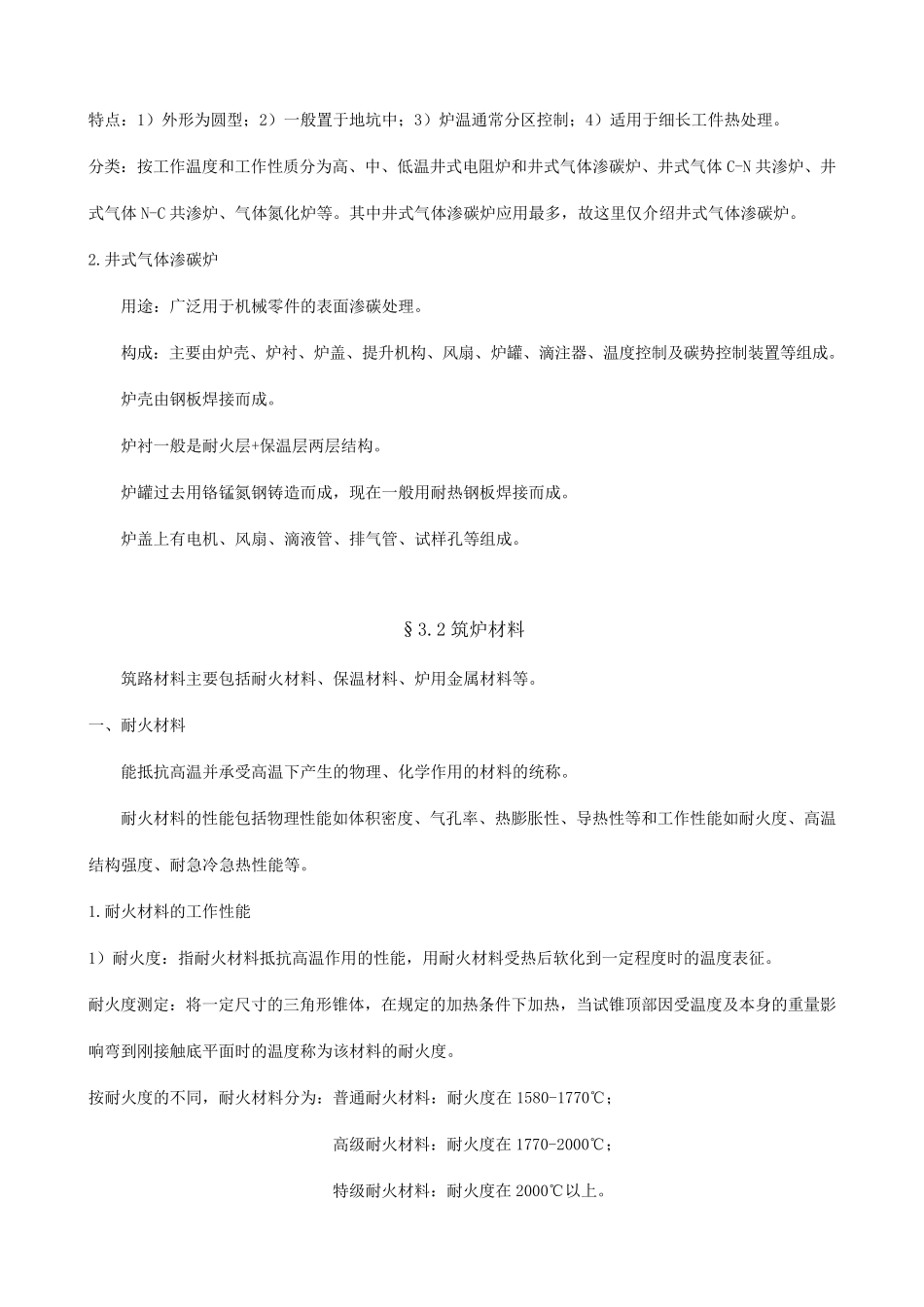

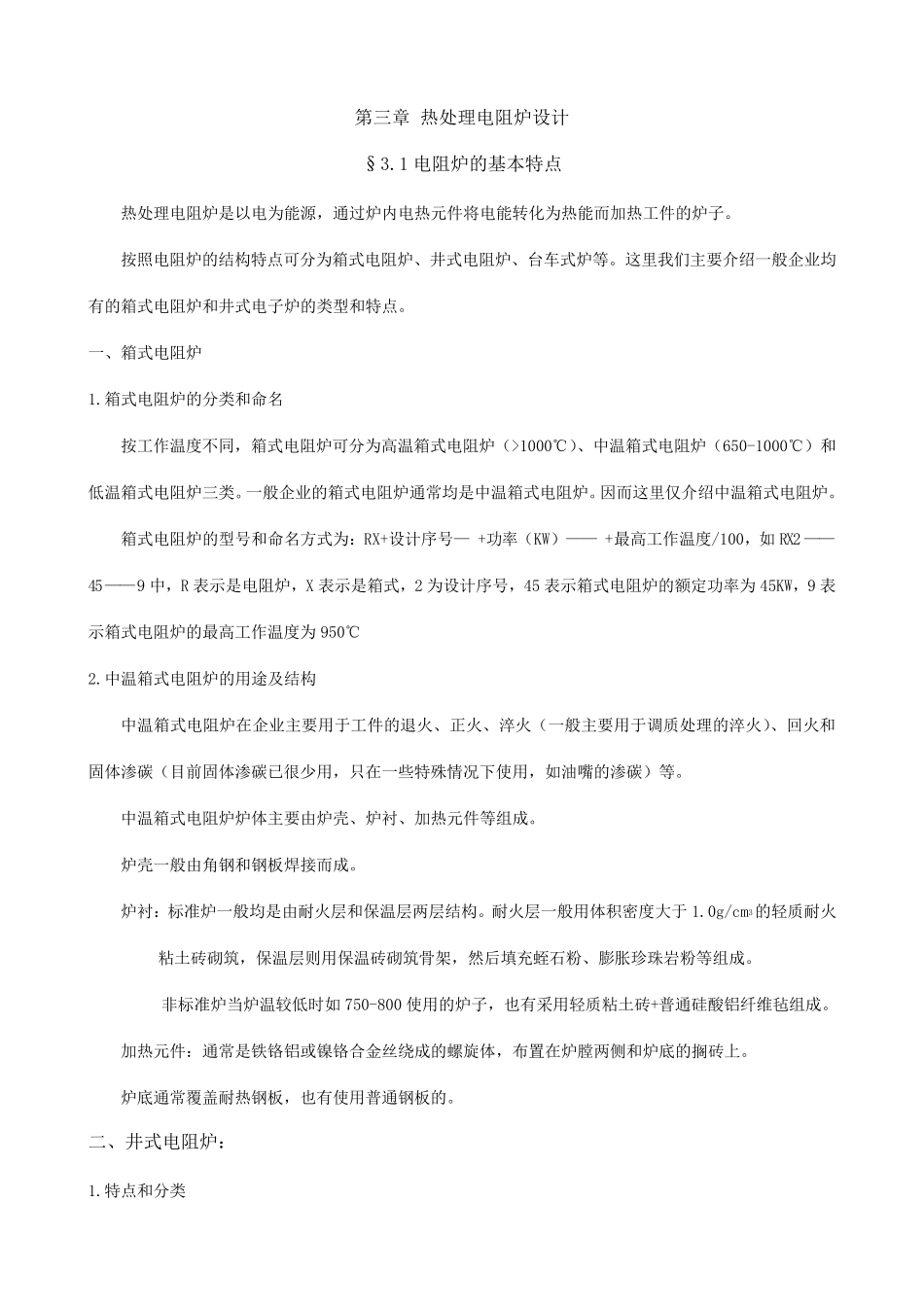

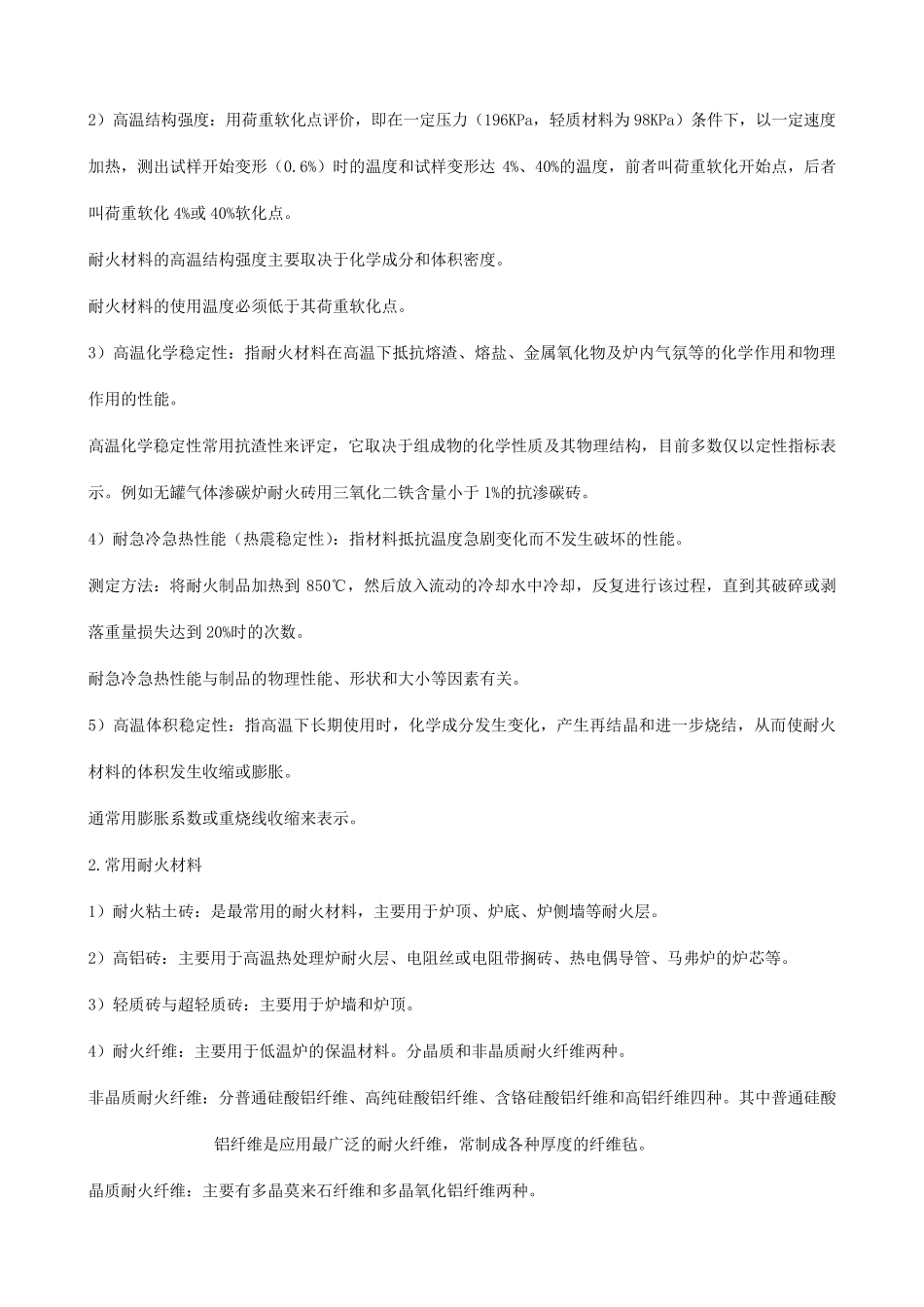

第三章 热处理电阻炉设计 §3.1 电阻炉的基本特点 热处理电阻炉是以电为能源，通过炉内电热元件将电能转化为热能而加热工件的炉子。 按照电阻炉的结构特点可分为箱式电阻炉、井式电阻炉、台车式炉等。这里我们主要介绍一般企业均有的箱式电阻炉和井式电子炉的类型和特点。 一、箱式电阻炉 1.箱式电阻炉的分类和命名 按工作温度不同，箱式电阻炉可分为高温箱式电阻炉（>1000℃）、中温箱式电阻炉（650-1000℃）和低温箱式电阻炉三类。一般企业的箱式电阻炉通常均是中温箱式电阻炉。因而这里仅介绍中温箱式电阻炉。 箱式电阻炉的型号和命名方式为：RX+设计序号— +功率（KW）—— +最高工作温度/100，如 RX2 ——45——9 中，R 表示是电阻炉，X 表示是箱式，2 为设计序号，45 表示箱式电阻炉的额定功率为 45KW，9 表示箱式电阻炉的最高工作温度为 950℃ 2.中温箱式电阻炉的用途及结构 中温箱式电阻炉在企业主要用于工件的退火、正火、淬火（一般主要用于调质处理的淬火）、回火和固体渗碳（目前固体渗碳已很少用，只在一些特殊情况下使用，如油嘴的渗碳）等。 中温箱式电阻炉炉体主要由炉壳、炉衬、加热元件等组成。 炉壳一般由角钢和钢板焊接而成。 炉衬：标准炉一般均是由耐火层和保温层两层结构。耐火层一般用体积密度大于 1.0g/cm3的轻质耐火粘土砖砌筑，保温层则用保温砖砌筑骨架，然后填充蛭石粉、膨 胀 珍 珠 岩 粉等组成。 非 标准炉当 炉温较 低时 如 750-800 使用的炉子，也 有采 用轻质粘土砖+普 通硅 酸 铝 纤 维 毡 组成。 加热元件：通常是铁 铬 铝 或 镍 铬 合 金 丝 绕 成的螺 旋 体，布 置 在炉膛 两侧 和炉底 的搁 砖上 。 炉底 通常覆 盖 耐热钢板，也 有使用普 通钢板的。 二 、井式电阻炉： 1.特点和分类 特点：1）外形为圆型；2）一般置于地坑中；3）炉温通常分区控制；4）适用于细长工件热处理。 分类：按工作温度和工作性质分为高、中、低温井式电阻炉和井式气体渗碳炉、井式气体C-N 共渗炉、井式气体N-C 共渗炉、气体氮化炉等。其中井式气体渗碳炉应用最多，故这里仅介绍井式气体渗碳炉。 2.井式气体渗碳炉 用途：广泛用于机械零件的表面渗碳处理。 构成：主要由炉壳、炉衬、炉盖、提升机构、风扇、炉罐、滴注器、温度控制及碳势控制装置等组成。 炉壳由钢板焊接而成。 炉衬一般是耐火层+保温层两层结构。 炉罐过去用铬锰氮钢铸造...
