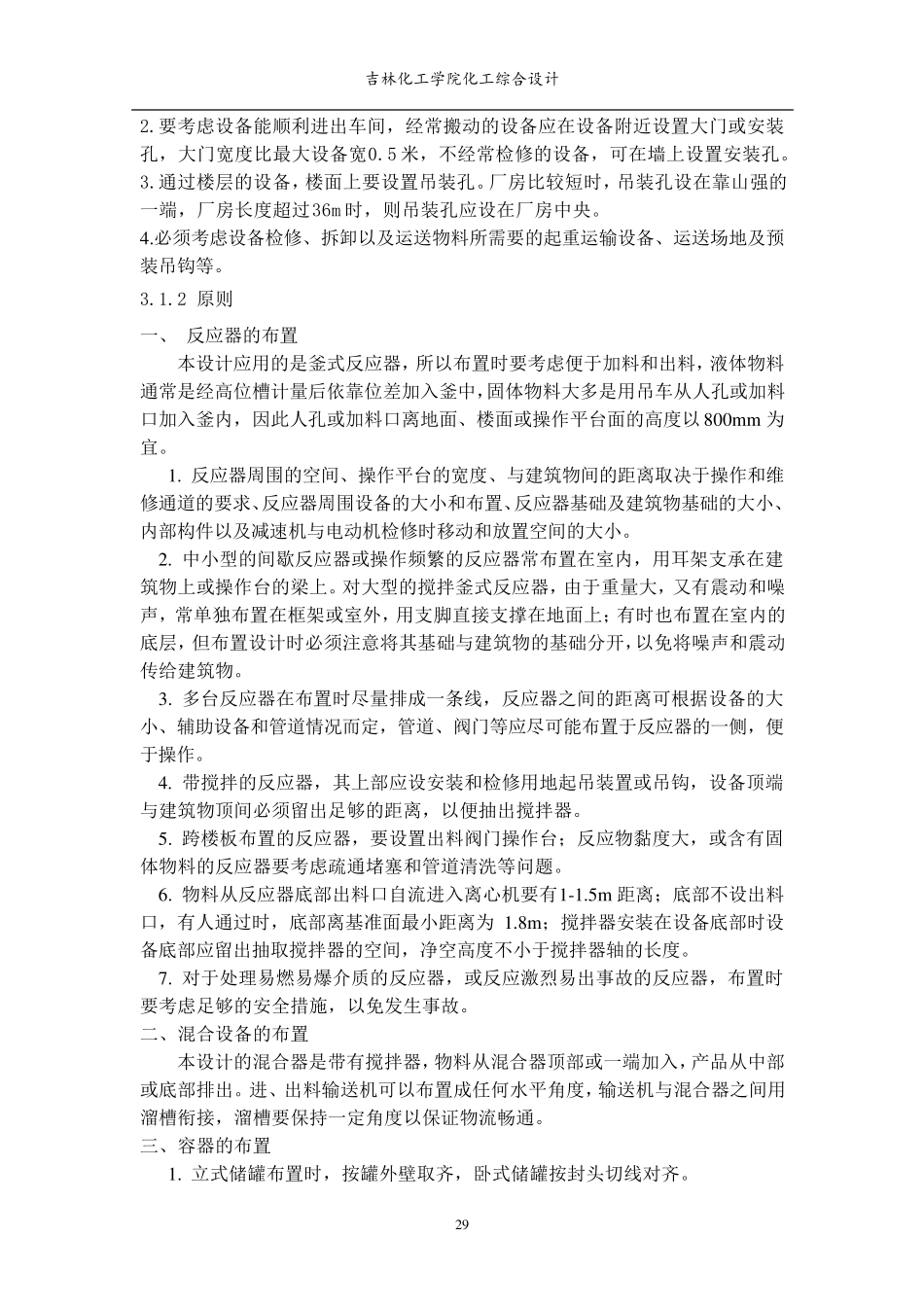

吉林化工学院化工综合设计 2 8 第三章 设备平面布置 3.1 设备平面布置概述 在现代工程设计的理念中，设备布置是最重要的环节之一。设备布置的合理性，直接关系到装置建成后能否满足工艺流程的要求，是否符合环境保护、防火及其它安全生产的要求，能否创造更良好的操作条件，便于安装和维修，以及最大限度满足经济合理的要求。对其进行研究和总结，可以促使我们的工程设计更加完美，给社会带来更大的经济效益。 3.1.1 方法 车间设备布置不当往往会给生产操作中造成人流、物流的紊乱，不利设备的安装和维修还会延长物料输送管路、增加设备费用及造成不良通风、采光，甚至无法生产和造成事故发生，因此设计前必须成分准备有关资料，如总平面布置、工艺流程图、物料衡算等各阶段的资料，设计过程中深入研究领会应用各方面的原则及要求。 车间设备布置涉及面较 广 ，但 大致 可归 纳 为 以下 的几 个 方面。 一、设备布置要求 1.在布置设备时 一定 要满足工艺流程顺 序 ，要保证 水 平方向 和垂 直方向 的连 续性。设备布置一般 按 流程式 布置，使由 原料到产品 的工艺路线 最短 ，投 资也 最小 。对于有压 差 的设备，应充 分利用高 位 差 布置，以节省 动 力 设备及费用。 2.凡 属 相 同 的几 套 设备或 同 类 型 的设备或 操作性质 相 似 的有关设备，应尽 可能布置在一起 ，这 样 可以统 一管理，集 中操作，还可减 少 备用设备即 互 为 备用。 3.设备布置时 除 了 要考 虑 设备本 身 所 占 的地 位 外 ，必须有足够 的操作、通行及检修需 要的位 置。 4.要考 虑 相 同 设备或 相 似 设备互 换 使用的可能性，设备排 列 要整 齐 ，避 免 过松 过紧 。 5.设备布置的同 时 应考 虑 到管道 布置空 间、管架 和操作阀 门 的位 置，设备管口 方位 的布置要结合配 管，力 求设备间的管道 走 向 合理，距 离 最短 ，无管道 相 互 交 叉现象 ，并 有利于操作。 6.车间内 要留 有堆 放 原料、成品 和包 装材 料的空 地 ，以及必要的运 输通道 且 尽 可能的避 免 固 体 物料的交 叉 运 输。 7.传 动 设备要安装安全防护装置的位 置。 8.要考 虑 防火、防爆 、防毒 及控 制 噪 声 的要求，对噪 声 大的设备宜 采用封 闭 式 隔间等。 9.设备之间距 离 的确 定 主...
