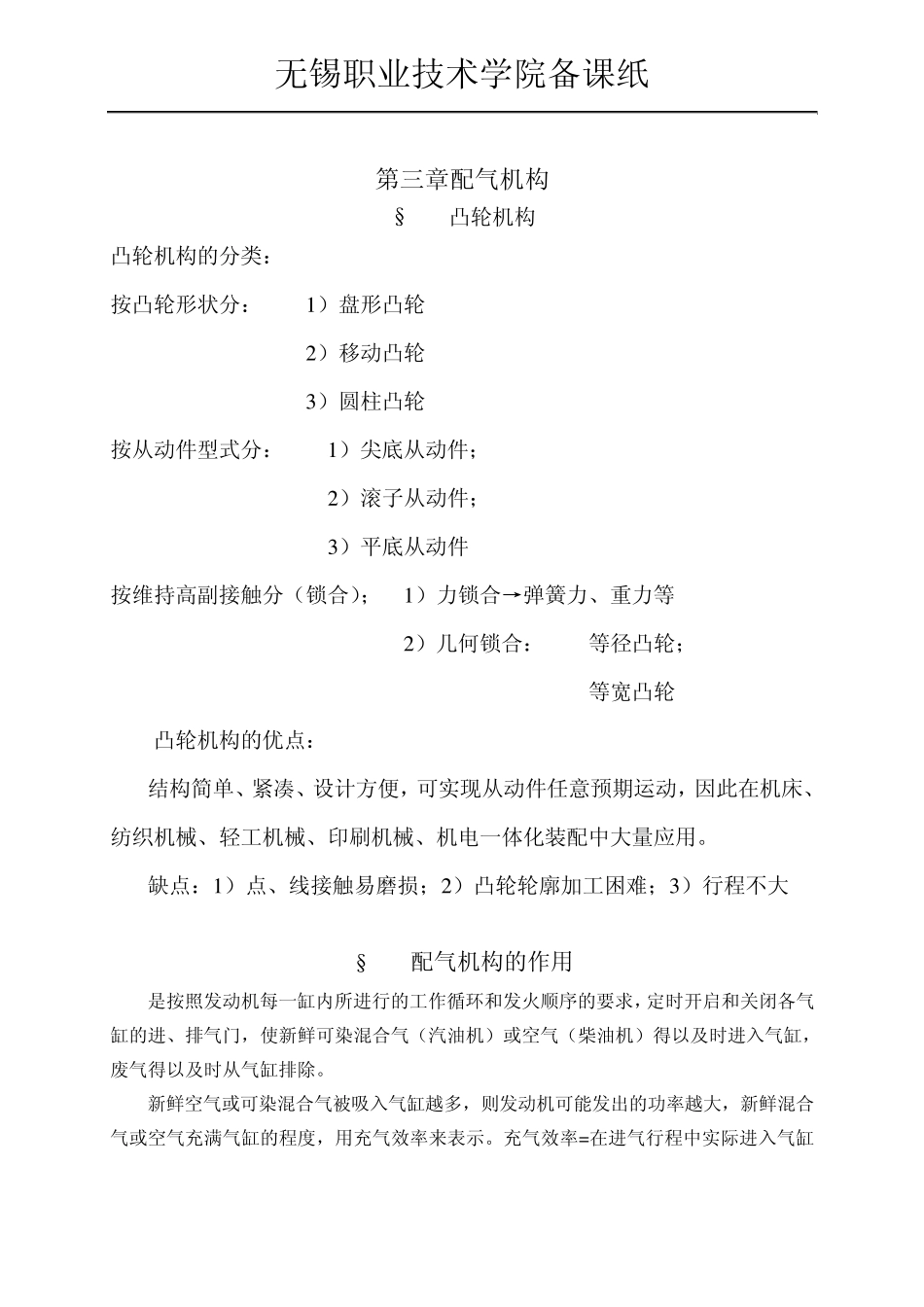

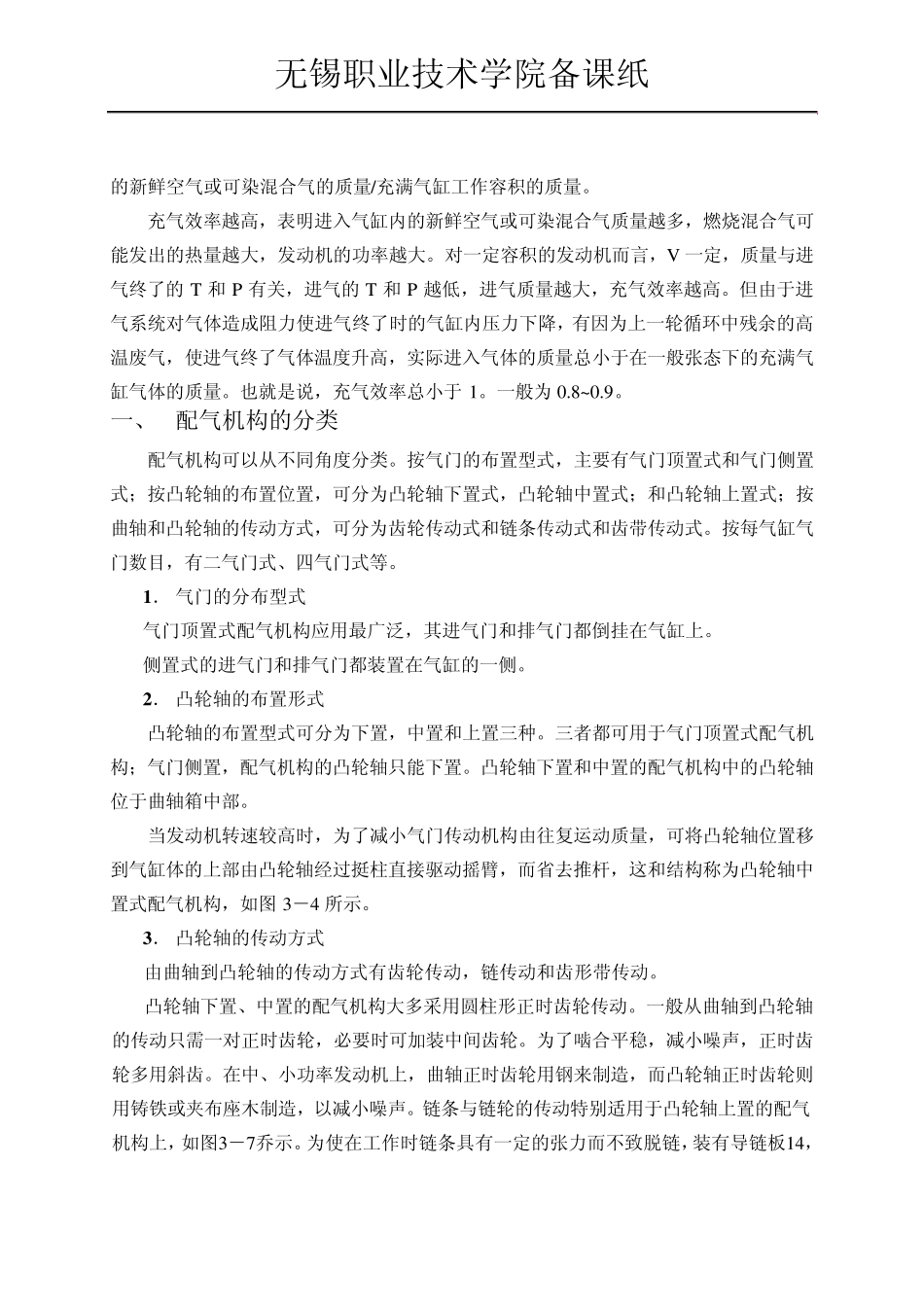

无锡职业技术学院备课纸 第三章配气机构 §3-1凸轮机构 凸轮机构的分类: 按凸轮形状分: 1)盘形凸轮 2)移动凸轮 3)圆柱凸轮 按从动件型式分: 1)尖底从动件; 2)滚子从动件; 3)平底从动件 按维持高副接触分(锁合); 1)力锁合→弹簧力、重力等 2)几何锁合: 等径凸轮; 等宽凸轮 凸轮机构的优点: 结构简单、紧凑、设计方便,可实现从动件任意预期运动,因此在机床、纺织机械、轻工机械、印刷机械、机电一体化装配中大量应用。 缺点:1)点、线接触易磨损;2)凸轮轮廓加工困难;3)行程不大 §3-2配气机构的作用 是按照发动机每一缸内所进行的工作循环和发火顺序的要求,定时开启和关闭各气缸的进、排气门,使新鲜可染混合气(汽油机)或空气(柴油机)得以及时进入气缸,废气得以及时从气缸排除。 新鲜空气或可染混合气被吸入气缸越多,则发动机可能发出的功率越大,新鲜混合气或空气充满气缸的程度,用充气效率来表示。充气效率=在进气行程中实际进入气缸无锡职业技术学院备课纸 的新鲜空气或可染混合气的质量/充满气缸工作容积的质量。 充气效率越高,表明进入气缸内的新鲜空气或可染混合气质量越多,燃烧混合气可能发出的热量越大,发动机的功率越大。对一定容积的发动机而言,V 一定,质量与进气终了的T 和P 有关,进气的T 和P 越低,进气质量越大,充气效率越高。但由于进气系统对气体造成阻力使进气终了时的气缸内压力下降,有因为上一轮循环中残余的高温废气,使进气终了气体温度升高,实际进入气体的质量总小于在一般张态下的充满气缸气体的质量。也就是说,充气效率总小于1。一般为0.8~0.9。 一、 配气机构的分类 配气机构可以从不同角度分类。按气门的布置型式,主要有气门顶置式和气门侧置式;按凸轮轴的布置位置,可分为凸轮轴下置式,凸轮轴中置式;和凸轮轴上置式;按曲轴和凸轮轴的传动方式,可分为齿轮传动式和链条传动式和齿带传动式。按每气缸气门数目,有二气门式、四气门式等。 1 . 气门的分布型式 气门顶置式配气机构应用最广泛,其进气门和排气门都倒挂在气缸上。 侧置式的进气门和排气门都装置在气缸的一侧。 2 . 凸轮轴的布置形式 凸轮轴的布置型式可分为下置,中置和上置三种。三者都可用于气门顶置式配气机构;气门侧置,配气机构的凸轮轴只能下置。凸轮轴下置和中置的配气机构中的凸轮轴位于曲轴箱中部。 当发动机转速较高时,为了减小气门传动机构由往复运...
