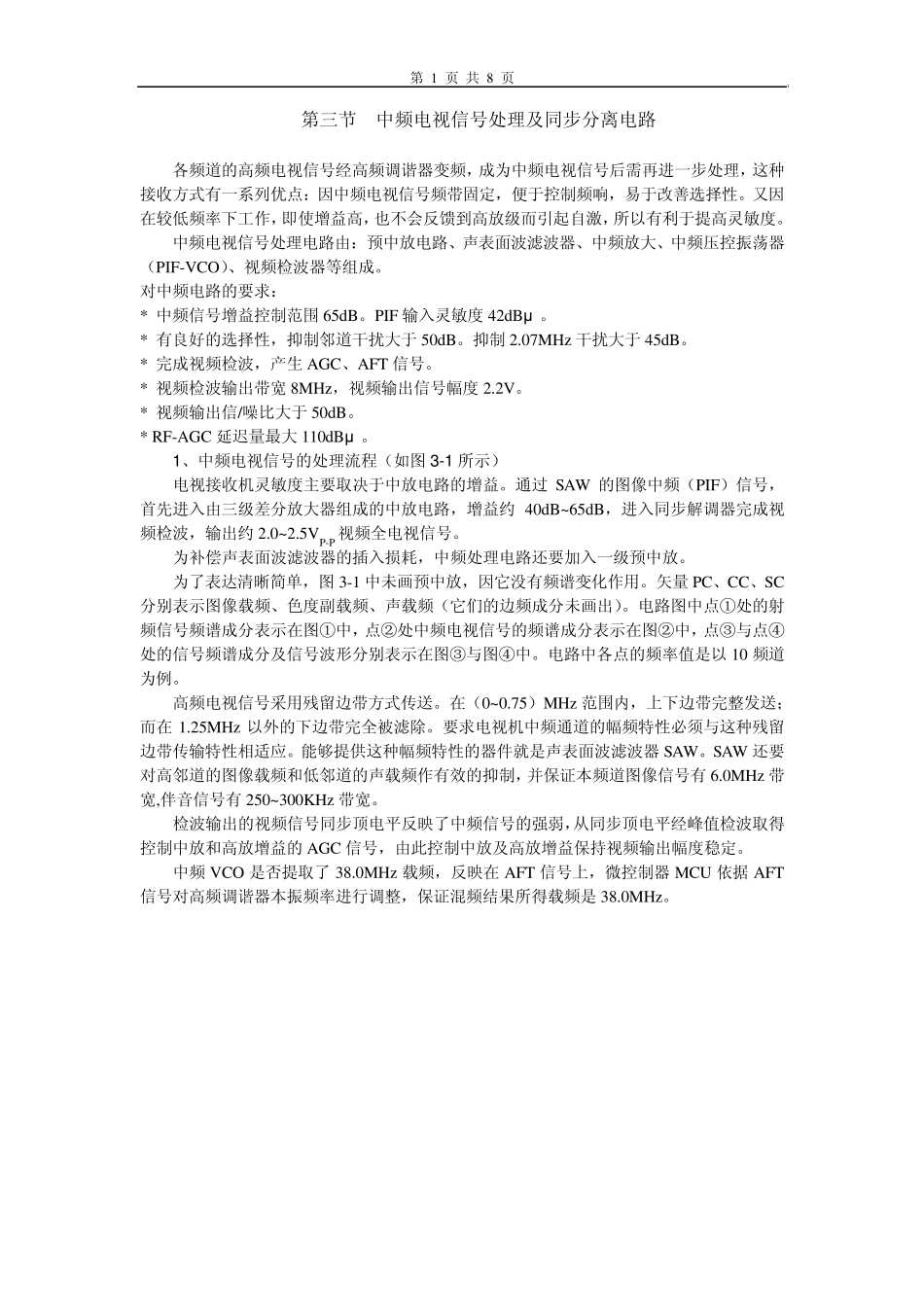

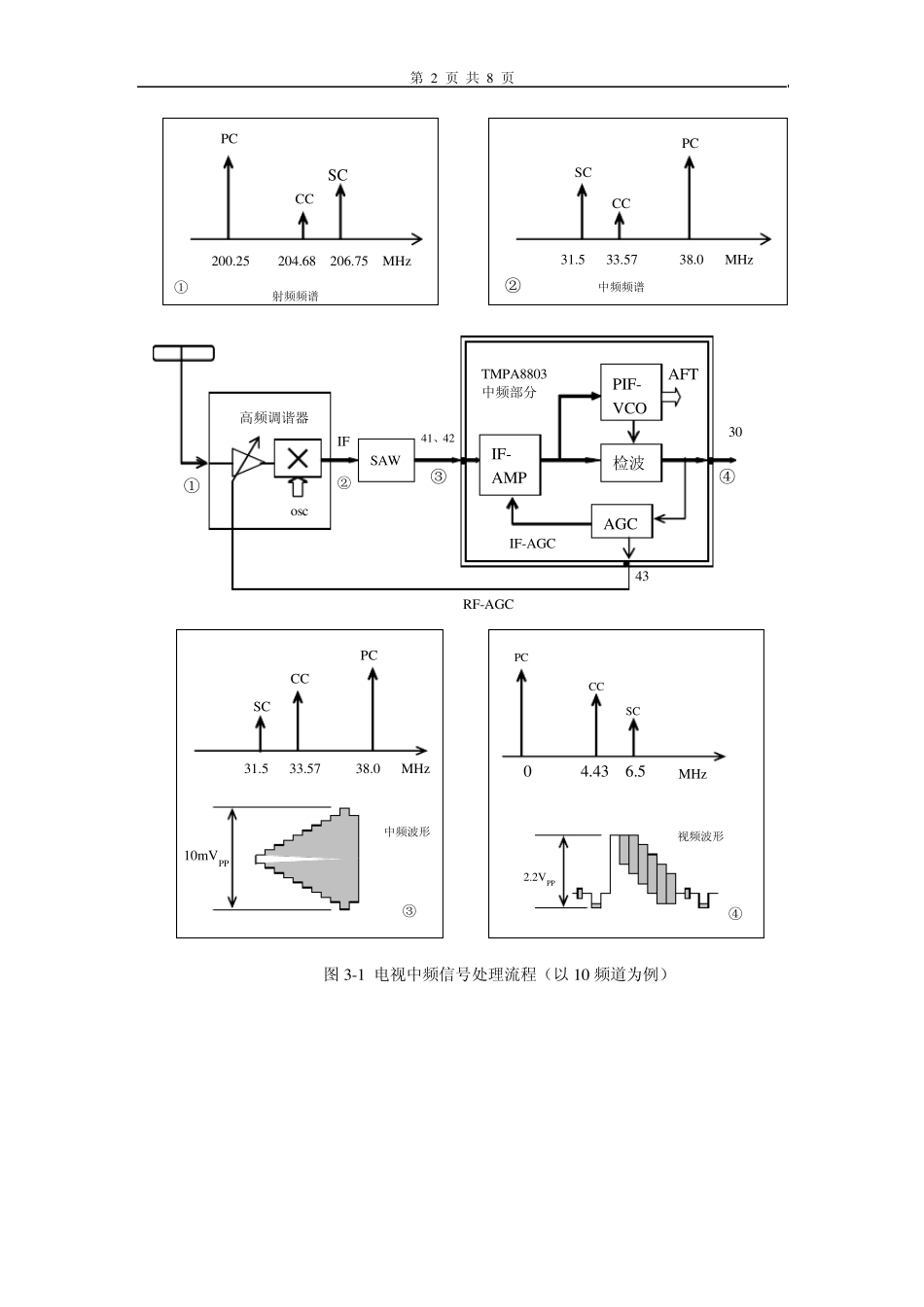

第 1 页 共 8 页 第三节 中频电视信号处理及同步分离电路 各频道的高频电视信号经高频调谐器变频,成为中频电视信号后需再进一步处理,这种接收方式有一系列优点:因中频电视信号频带固定,便于控制频响,易于改善选择性。又因在较低频率下工作,即使增益高,也不会反馈到高放级而引起自激,所以有利于提高灵敏度。 中频电视信号处理电路由:预中放电路、声表面波滤波器、中频放大、中频压控振荡器(PIF-VCO)、视频检波器等组成。 对中频电路的要求: * 中频信号增益控制范围 65dB。PIF 输入灵敏度 42dBμ 。 * 有良好的选择性,抑制邻道干扰大于 50dB。抑制 2.07MHz 干扰大于 45dB。 * 完成视频检波,产生AGC、AFT 信号。 * 视频检波输出带宽8MHz,视频输出信号幅度 2.2V。 * 视频输出信/噪比大于 50dB。 * RF-AGC 延迟量最大 110dBμ 。 1 、中频电视信号的处理流程(如图3 -1 所示) 电视接收机灵敏度主要取决于中放电路的增益。通过SAW 的图像中频(PIF)信号,首先进入由三级差分放大器组成的中放电路,增益约40dB~65dB,进入同步解调器完成视频检波,输出约2.0~2.5VP-P 视频全电视信号。 为补偿声表面波滤波器的插入损耗,中频处理电路还要加入一级预中放。 为了表达清晰简单,图3-1 中未画预中放,因它没有频谱变化作用。矢量PC、CC、SC分别表示图像载频、色度副载频、声载频(它们的边频成分未画出)。电路图中点①处的射频信号频谱成分表示在图①中,点②处中频电视信号的频谱成分表示在图②中,点③与点④处的信号频谱成分及信号波形分别表示在图③与图④中。电路中各点的频率值是以 10 频道为例。 高频电视信号采用残留边带方式传送。在(0~0.75)MHz 范围内,上下边带完整发送;而在 1.25MHz 以外的下边带完全被滤除。要求电视机中频通道的幅频特性必须与这种残留边带传输特性相适应。能够提供这种幅频特性的器件就是声表面波滤波器 SAW。SAW 还要对高邻道的图像载频和低邻道的声载频作有效的抑制,并保证本频道图像信号有 6.0MHz 带宽,伴音信号有 250~300KHz 带宽。 检波输出的视频信号同步顶电平反映了中频信号的强弱,从同步顶电平经峰值检波取得控制中放和高放增益的 AGC 信号,由此控制中放及高放增益保持视频输出幅度稳定。 中频 VCO 是否提取了38.0MHz 载频,反映在 AFT 信号上,微控制器 MCU 依据 AFT信号对高频调谐器本振频率进行调整,保证混频结果...
