第二单元焊接接头及焊接结构的强度

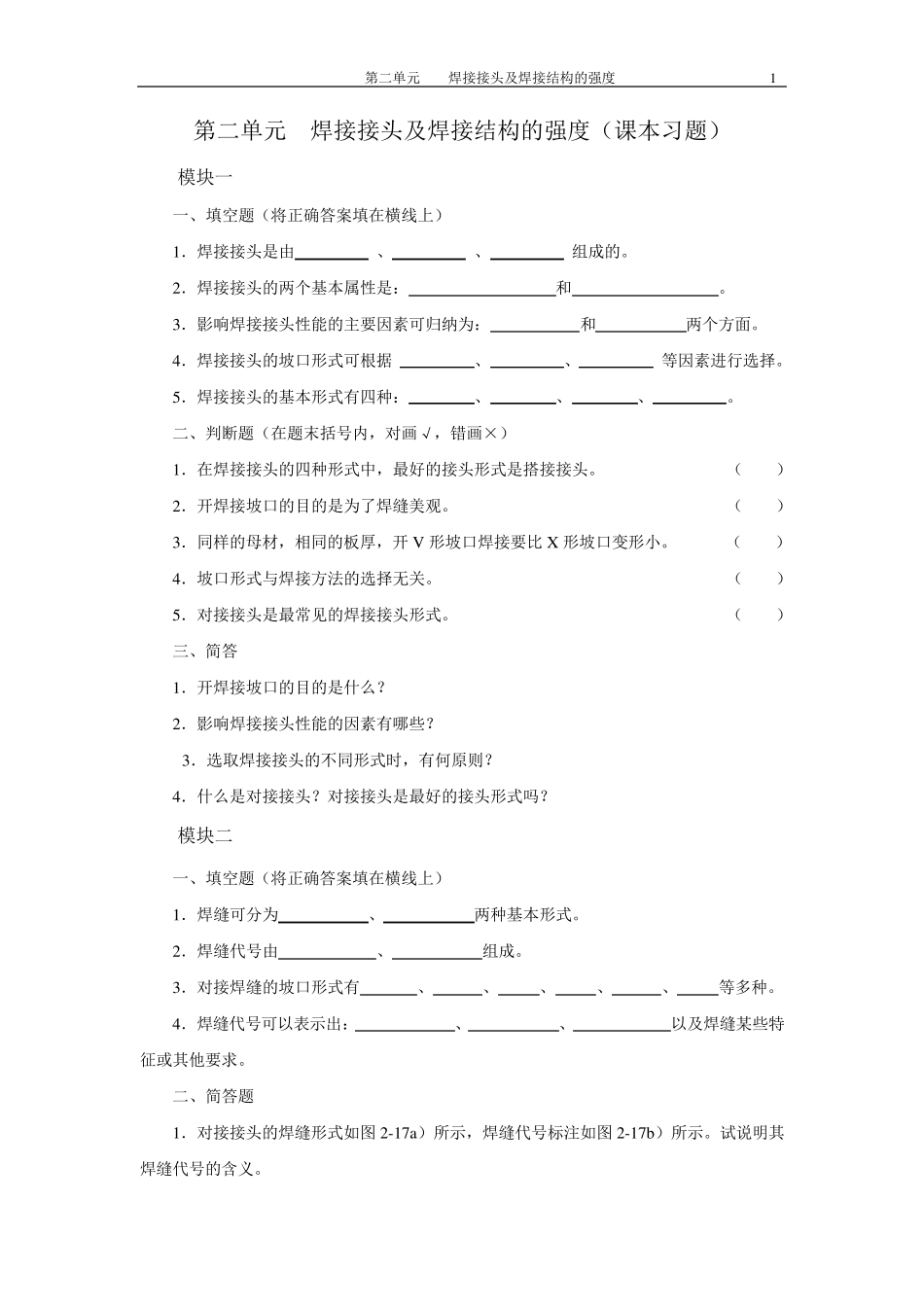

第二单元 焊接接头及焊接结构的强度 1 第二单元 焊接接头及焊接结构的强度（课本习题） 模块一 一、填空题（将正确答案填在横线上） 1．焊接接头是由 、 、 组成的。 2．焊接接头的两个基本属性是： 和 。 3．影响焊接接头性能的主要因素可归纳为： 和 两个方面。 4．焊接接头的坡口形式可根据 、 、 等因素进行选择。 5．焊接接头的基本形式有四种： 、 、 、 。 二、判断题（在题末括号内，对画√，错画×） 1．在焊接接头的四种形式中，最好的接头形式是搭接接头。 （ ） 2．开焊接坡口的目的是为了焊缝美观。 （ ） 3．同样的母材，相同的板厚，开 V 形坡口焊接要比 X 形坡口变形小。 （ ） 4．坡口形式与焊接方法的选择无关。 （ ） 5．对接接头是最常见的焊接接头形式。 （ ） 三、简答 1．开焊接坡口的目的是什么？ 2．影响焊接接头性能的因素有哪些？ 3．选取焊接接头的不同形式时，有何原则？ 4．什么是对接接头？对接接头是最好的接头形式吗？ 模块二 一、填空题（将正确答案填在横线上） 1．焊缝可分为 、 两种基本形式。 2．焊缝代号由 、 组成。 3．对接焊缝的坡口形式有 、 、 、 、 、 等多种。 4．焊缝代号可以表示出： 、 、 以及焊缝某些特征或其他要求。 二、简答题 1．对接接头的焊缝形式如图 2-17a）所示，焊缝代号标注如图 2-17b）所示。试说明其焊缝代号的含义。 第二单元 焊接接头及焊接结构的强度 2 2．T 形接头的焊缝形式如图2-18a）所示，焊缝代呈标注如图2-18b）所示。试说明其焊缝代号的含义。 3．角接接头的焊缝形式如图2-19a）所示，角接焊缝代号标注如图2-19b）。试说明其焊缝代号的含义。 4．在选用不同坡口形式时，要考虑哪些因素？ 模块三 一、判断题（在题末括号内，对画√，错画×） 1．设计焊接接头时，应考虑尽量简单，焊缝填充金属也应尽量少。 （ ） 2．不管是那种焊接接头，焊缝外形应连续、光滑，以减少应力集中。 （ ） 3．按等强度要求，焊接接头的强度应不低于母材标准规定的抗拉强度的下限值。（ ） 二、简答 1．焊接接头的选用原则是什么？ 2．什么是工作焊缝？什么是联系焊缝？ 3．两块厚度为 20m m 的钢板对接,焊缝受到 50000N 的切力,材料为 Q235-A 的钢,试设计焊缝的长度。 模块四 一、填空题（将正确答案填在横线上） 1．焊缝中的工艺缺陷有 、 、 等。 2．对重要的动载结构...
