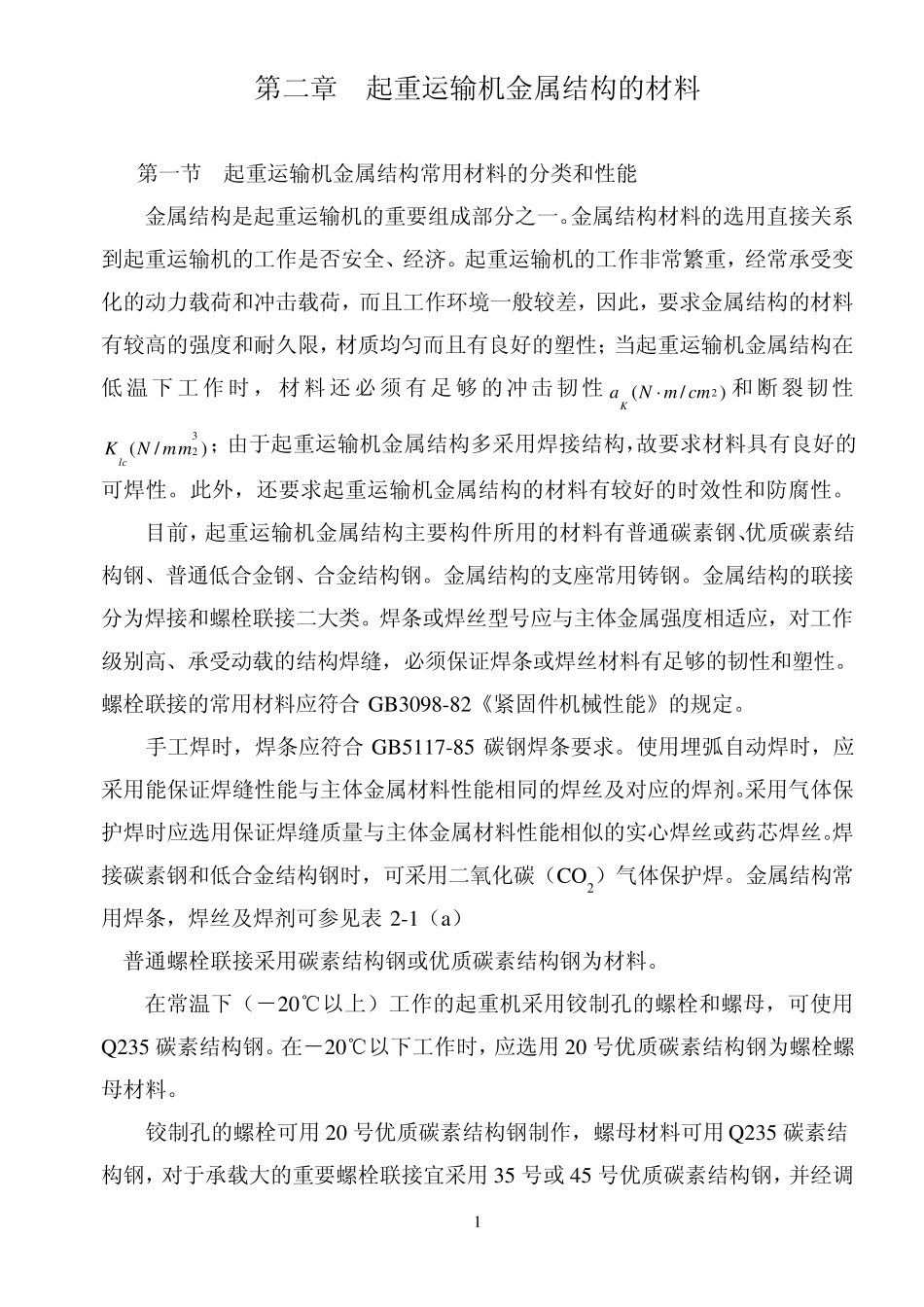

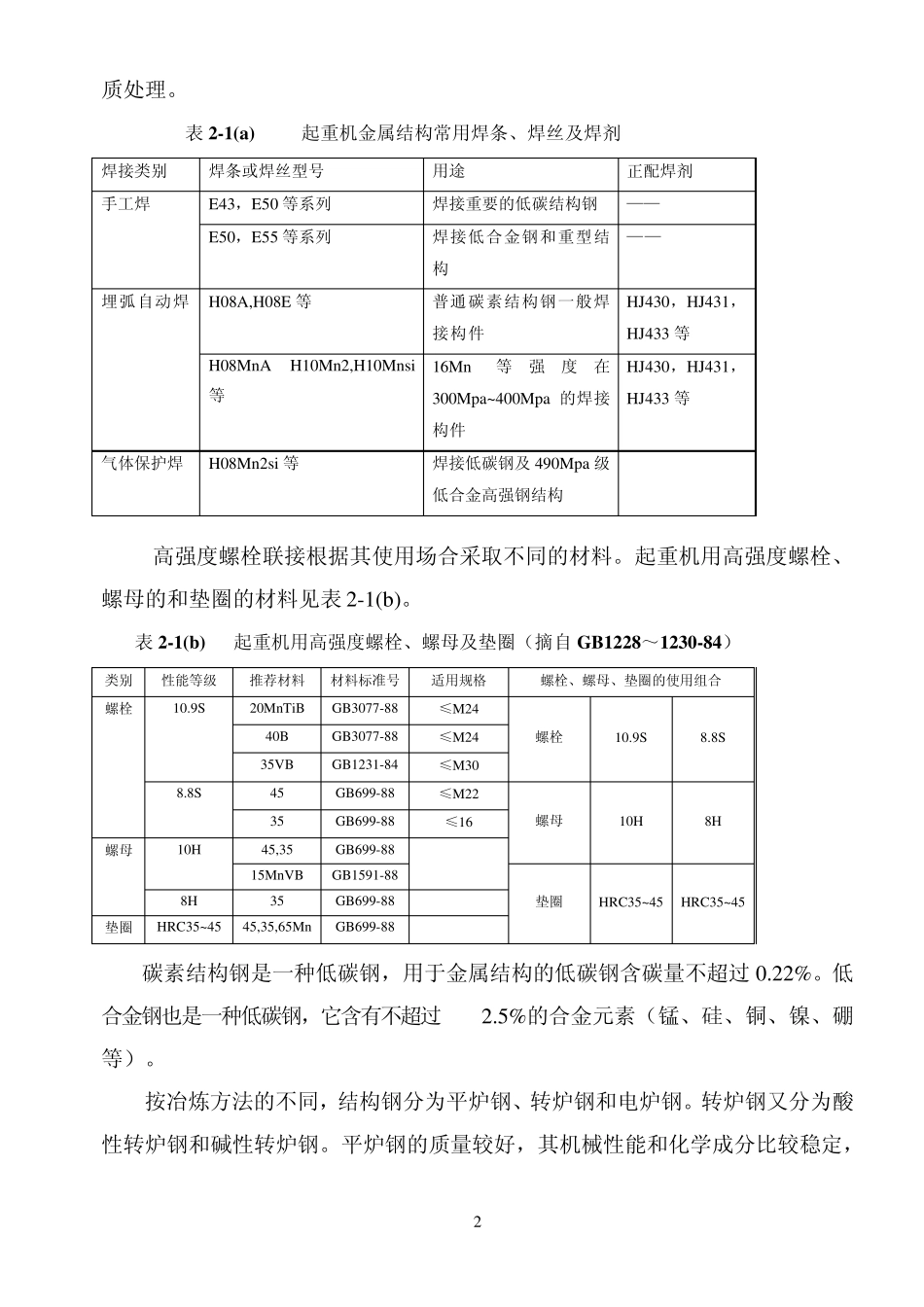

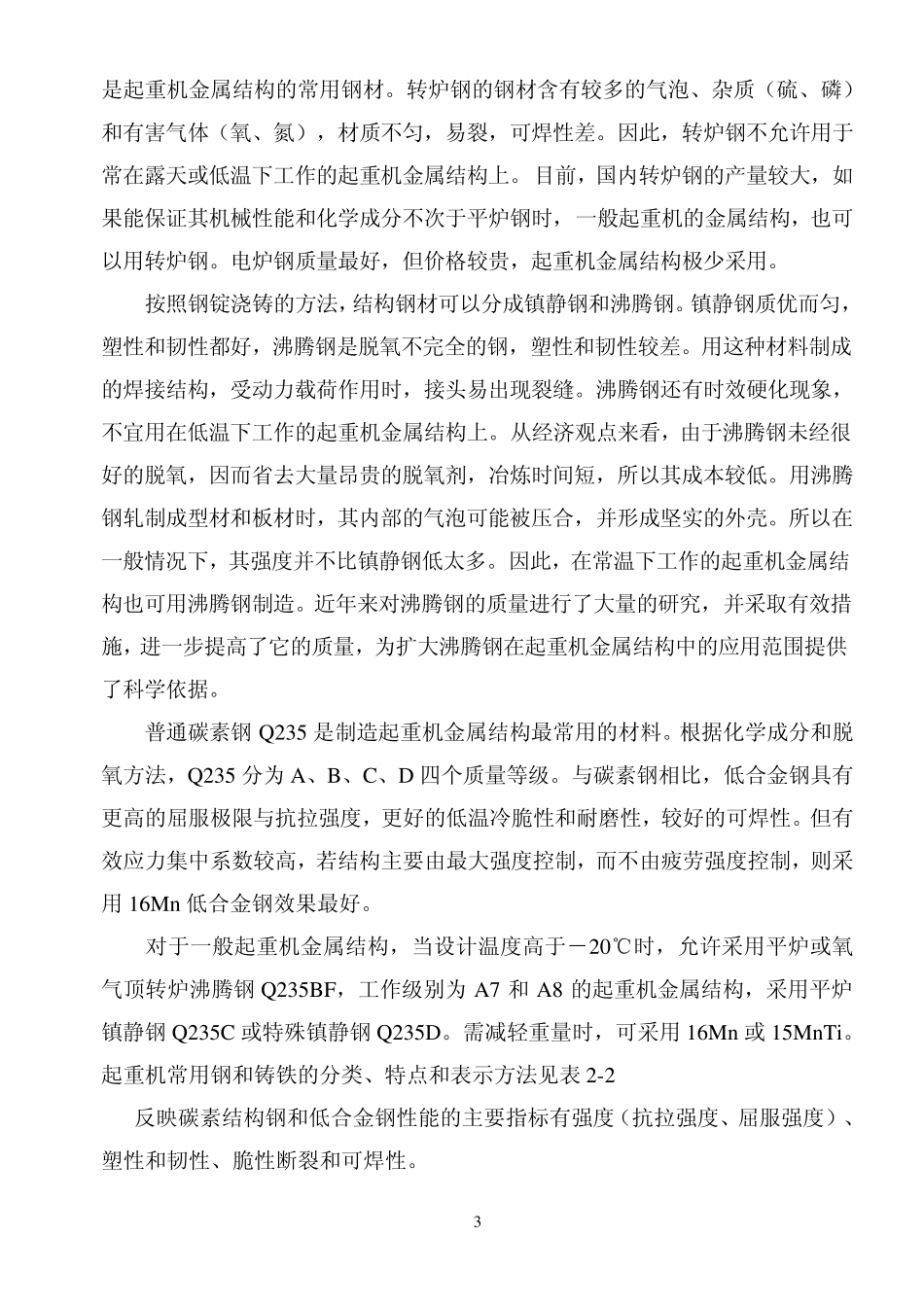

1 第二章 起重运输机金属结构的材料 第一节 起重运输机金属结构常用材料的分类和性能 金属结构是起重运输机的重要组成部分之一。金属结构材料的选用直接关系到起重运输机的工作是否安全、经济。起重运输机的工作非常繁重，经常承受变化的动力载荷和冲击载荷，而且工作环境一般较差，因此，要求金属结构的材料有较高的强度和耐久限，材质均匀而且有良好的塑性；当起重运输机金属结构在低 温 下 工 作 时 ， 材 料 还 必 须 有 足 够 的 冲 击 韧 性)/(2cmmNaK和 断 裂 韧 性)/(23m mNKlc；由于起重运输机金属结构多采用焊接结构，故要求材料具有良好的可焊性。此外，还要求起重运输机金属结构的材料有较好的时效性和防腐性。 目前，起重运输机金属结构主要构件所用的材料有普通碳素钢、优质碳素结构钢、普通低合金钢、合金结构钢。金属结构的支座常用铸钢。金属结构的联接分为焊接和螺栓联接二大类。焊条或焊丝型号应与主体金属强度相适应，对工作级别高、承受动载的结构焊缝，必须保证焊条或焊丝材料有足够的韧性和塑性。螺栓联接的常用材料应符合 GB3098-82《紧固件机械性能》的规定。 手工焊时，焊条应符合 GB5117-85 碳钢焊条要求。使用埋弧自动焊时，应采用能保证焊缝性能与主体金属材料性能相同的焊丝及对应的焊剂。采用气体保护焊时应选用保证焊缝质量与主体金属材料性能相似的实心焊丝或药芯焊丝。焊接碳素钢和低合金结构钢时，可采用二氧化碳（CO2）气体保护焊。金属结构常用焊条，焊丝及焊剂可参见表2-1（a） 普通螺栓联接采用碳素结构钢或优质碳素结构钢为材料。 在常温下（－20℃以上）工作的起重机采用铰制孔的螺栓和螺母，可使用Q235 碳素结构钢。在－20℃以下工作时，应选用 20 号优质碳素结构钢为螺栓螺母材料。 铰制孔的螺栓可用 20 号优质碳素结构钢制作，螺母材料可用 Q235 碳素结 构钢，对于承载大的重要螺栓联接宜采用 35 号或45 号优质碳素结构钢，并经调 2 质处理。 表2-1(a) 起重机金属结构常用焊条、焊丝及焊剂 焊接类别 焊条或焊丝型号 用途 正配焊剂 手工焊 E43，E50 等系列 焊接重要的低碳结构钢 —— E50，E55 等系列 焊接低合金钢和重型结构 —— 埋弧自动焊 H08A,H08E 等 普通碳素结构钢一般焊接构件 HJ430，HJ431，HJ433 等 H08MnA H10Mn2,H10Mnsi等 16Mn等强度在300Mpa~ 400Mpa 的焊接构件 HJ430，HJ431，HJ433 等 气体保护焊...
