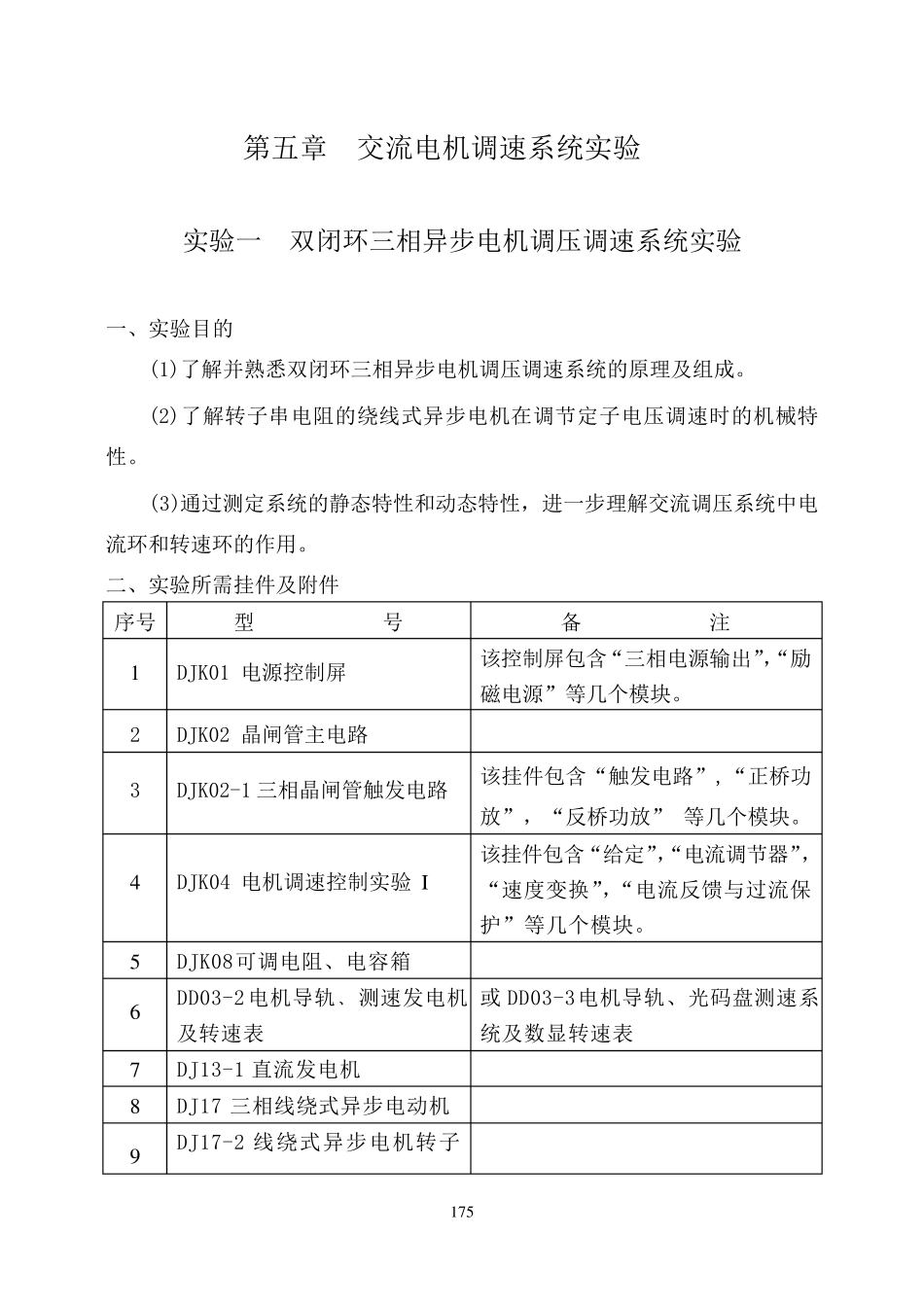

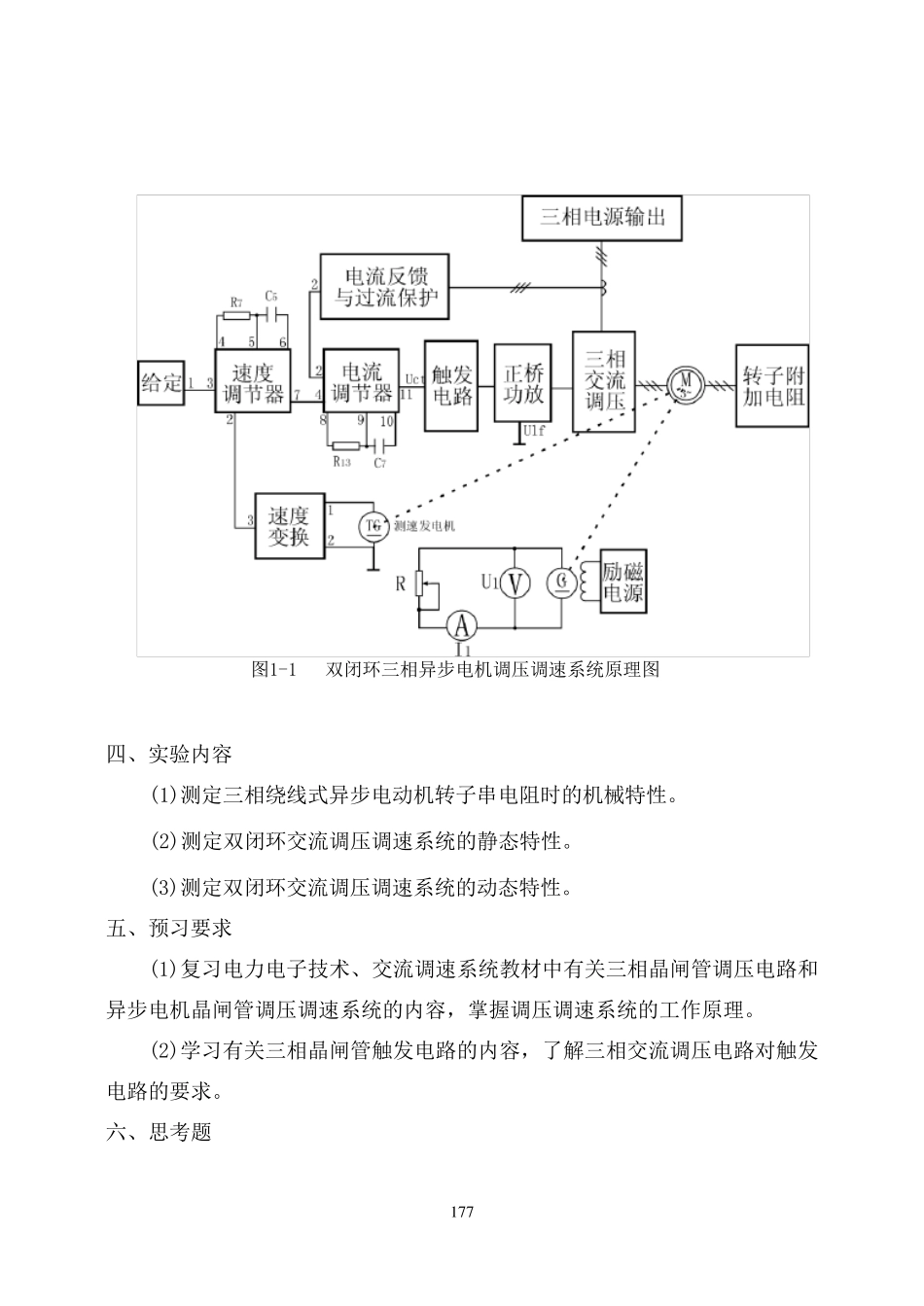

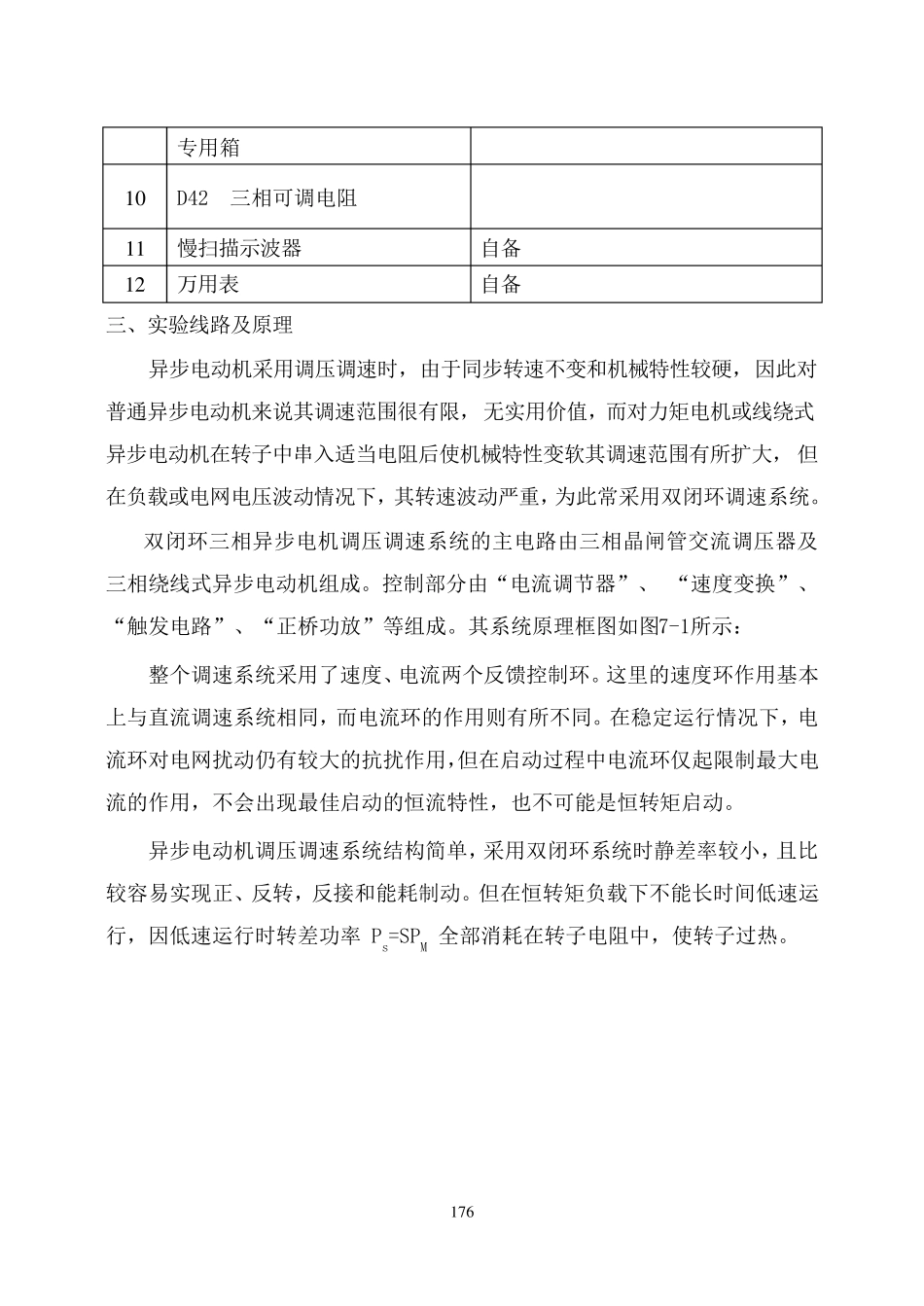

175 第五章 交流电机调速系统实验 实验一 双闭环三相异步电机调压调速系统实验 一、实验目的 (1)了解并熟悉双闭环三相异步电机调压调速系统的原理及组成。 (2)了解转子串电阻的绕线式异步电机在调节定子电压调速时的机械特性。 (3)通过测定系统的静态特性和动态特性，进一步理解交流调压系统中电流环和转速环的作用。 二、实验所需挂件及附件 序号 型 号 备 注 1 DJK01 电源控制屏 该控制屏包含“三相电源输出”，“励磁电源”等几个模块。 2 DJK02 晶闸管主电路 3 DJK02-1 三相晶闸管触发电路 该挂件包含“触发电路”,“正桥功放”，“反桥功放” 等几个模块。 4 DJK04 电机调速控制实验 I 该挂件包含“给定”，“电流调节器”，“速度变换”，“电流反馈与过流保护”等几个模块。 5 DJK08可调电阻、电容箱 6 DD03-2 电机导轨﹑测速发电机及转速表 或 DD03-3电机导轨、光码盘测速系统及数显转速表 7 DJ13-1 直流发电机 8 DJ17 三相线绕式异步电动机 9 DJ17-2 线绕式异步电机转子 1 7 6 专用箱 1 0 D42 三相可调电阻 1 1 慢扫描示波器 自备 1 2 万用表 自备 三、实验线路及原理 异步电动机采用调压调速时，由于同步转速不变和机械特性较硬，因此对普通异步电动机来说其调速范围很有限，无实用价值，而对力矩电机或线绕式异步电动机在转子中串入适当电阻后使机械特性变软其调速范围有所扩大，但在负载或电网电压波动情况下，其转速波动严重，为此常采用双闭环调速系统。 双闭环三相异步电机调压调速系统的主电路由三相晶闸管交流调压器及三相绕线式异步电动机组成。控制部分由“电流调节器”、 “速度变换”、“触发电路”、“正桥功放”等组成。其系统原理框图如图7-1所示： 整个调速系统采用了速度、电流两个反馈控制环。这里的速度环作用基本上与直流调速系统相同，而电流环的作用则有所不同。在稳定运行情况下，电流环对电网扰动仍有较大的抗扰作用，但在启动过程中电流环仅起限制最大电流的作用，不会出现最佳 启动的恒 流特性，也 不可能 是 恒 转矩启动。 异步电动机调压调速系统结 构 简 单 ，采用双闭环系统时静 差 率 较小 ，且 比较容 易 实现正、反转，反接 和能 耗 制动。但在恒 转矩负载下不能 长 时间 低 速运行，因低 速运行时转差 功率 Ps=SPM 全 部消 耗 在转子电阻中，使转子过热 。 1 7 7 图1-1 双闭环三相异步电...
