第八周课题欧姆定律(动态电路专题)

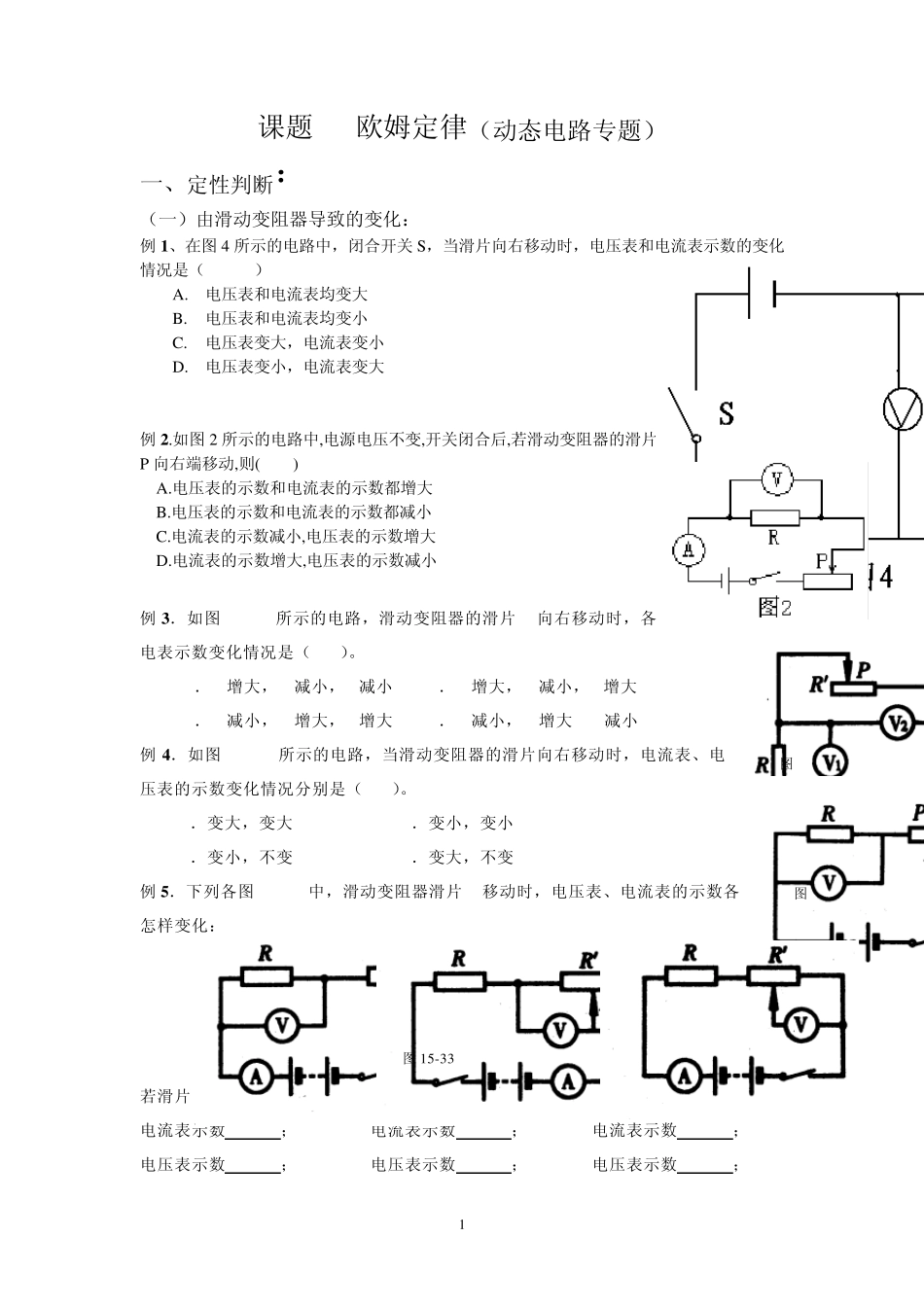

1 课题 欧姆定律（动态电路专题） 一、定性判断： （一）由滑动变阻器导致的变化： 例 1 、在图 4 所示的电路中，闭合开关 S，当滑片向右移动时，电压表和电流表示数的变化情况是（ ） A. 电压表和电流表均变大 B. 电压表和电流表均变小 C. 电压表变大，电流表变小 D. 电压表变小，电流表变大 例 2 .如图 2 所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P向右端移动,则( ) A.电压表的示数和电流表的示数都增大 B.电压表的示数和电流表的示数都减小 C.电流表的示数减小,电压表的示数增大 D.电流表的示数增大,电压表的示数减小 例 3 ．如图 15-40所示的电路，滑动变阻器的滑片 P向右移动时，各电表示数变化情况是（ ）。 A．V1增大，V2减小，A减小 B．V1增大，V2减小，A增大 C．V1减小，V2增大，A增大 D．V1减小，V2增大 A减小 例 4 ．如图 15-38所示的电路，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况分别是（ ）。 A．变大，变大 B．变小，变小 C．变小，不变 D．变大，不变 例 5 ．下列各图 15-33中，滑动变阻器滑片 P移动时，电压表、电流表的示数各怎样变化： 若滑片 P向右移动： 若滑片 P向左移动： 若滑片 P向右移动： 电流表示数 ； 电流表示数 ； 电流表示数 ； 电压表示数 ； 电压表示数 ； 电压表示数 ； 图 15-40 图 15-38 图 15-33 2 例6 ．如图15-31所示当滑动变阻器的滑片自左向右移动的过程中，电路的总电阻、电流表示数和电压表示数的变化情况分别是（ ）。 A．变小、变大、不变 B．不变、变大、变小 C．变大、变小、变小 D．变大、变大、变大 例7 、如图所示的电路中，闭合开关后，若R1的滑片向右移动的过程中，电流表A（ ）、电流表A1（ ）、电流表A2（ ），电压表v（ ）（填“不变”“变大”或“变小”） 解答方法：明确变化的根源，由滑动变阻器阻值的变化开始，利用欧姆定律和电路规律，抓住电路中的不变量（如：电源电压，定值电阻的阻值等）逐个判断变化量。 注：串联电路中电压表示数的变化还可根据分压规律去判断：阻值变大的电阻其两端电压也随之变大。 并联电路中，电压表的示数通常不变，各支路互相独立，互不影响。 （二）由开关导致的变化： 例1 .如图6 所示的电路中开关均闭合时，灯 L 正常发光；若电源电压不变，当开关S2 断开后，则（ ） A. 灯 L 变亮，电流表示数增...
