缆索吊装系统计算

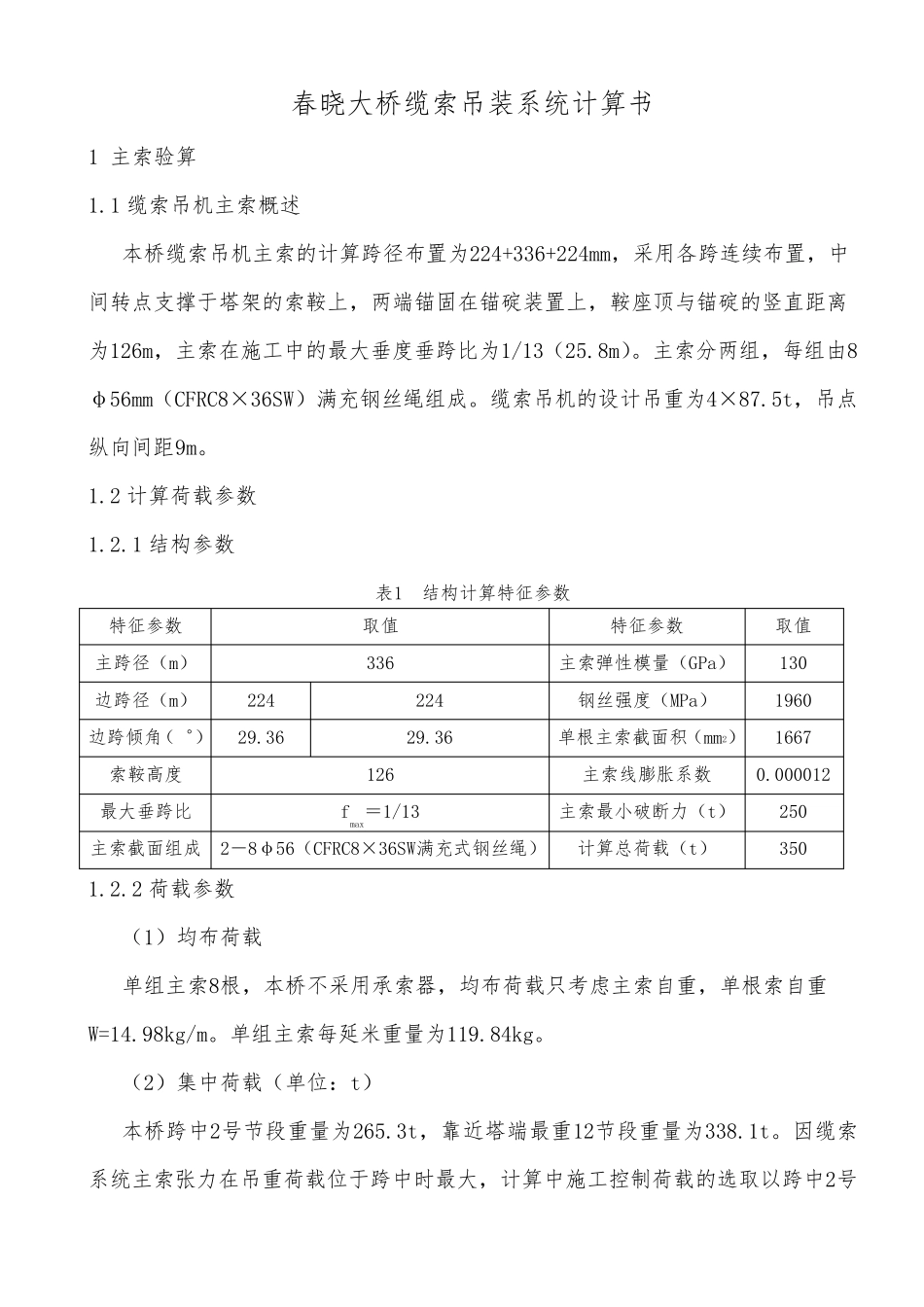

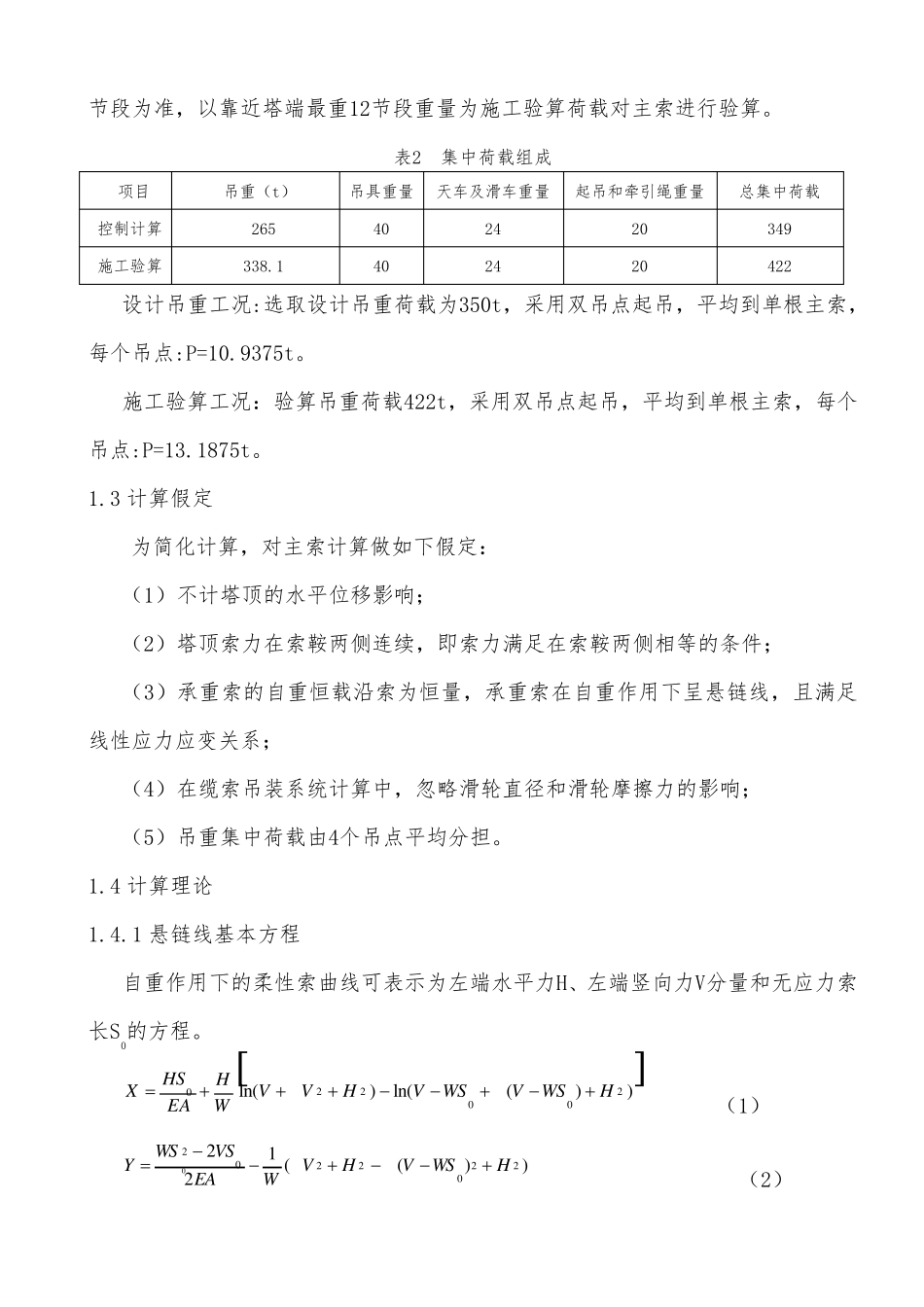

春晓大桥缆索吊装系统计算书 1 主索验算 1.1 缆索吊机主索概述 本桥缆索吊机主索的计算跨径布置为224+336+224mm，采用各跨连续布置，中间转点支撑于塔架的索鞍上，两端锚固在锚碇装置上，鞍座顶与锚碇的竖直距离为126m，主索在施工中的最大垂度垂跨比为1/13（25.8m）。主索分两组，每组由8φ56mm（CFRC8×36SW）满充钢丝绳组成。缆索吊机的设计吊重为4×87.5t，吊点纵向间距9m。 1.2 计算荷载参数 1.2.1 结构参数 表1 结构计算特征参数 特征参数 取值 特征参数 取值 主跨径（m） 336 主索弹性模量（GPa） 130 边跨径（m） 224 224 钢丝强度（MPa） 1960 边跨倾角（゜） 29.36 29.36 单根主索截面积（mm2） 1667 索鞍高度 126 主索线膨胀系数 0.000012 最大垂跨比 fmax＝1/13 主索最小破断力（t） 250 主索截面组成 2－8φ56（CFRC8×36SW满充式钢丝绳） 计算总荷载（t） 350 1.2.2 荷载参数 （1）均布荷载 单组主索8根，本桥不采用承索器，均布荷载只考虑主索自重，单根索自重W=14.98kg/m。单组主索每延米重量为119.84kg。 （2）集中荷载（单位：t） 本桥跨中2号节段重量为265.3t，靠近塔端最重12节段重量为338.1t。因缆索系统主索张力在吊重荷载位于跨中时最大，计算中施工控制荷载的选取以跨中2号节 段 为 准 ， 以 靠 近 塔 端 最 重 12节 段 重 量 为 施 工 验 算 荷 载 对 主 索 进 行 验 算 。 表 2 集 中 荷 载 组 成 项 目 吊 重 （ t） 吊 具 重 量 天 车 及 滑 车 重 量 起 吊 和 牵 引 绳 重 量 总 集 中 荷 载 控 制 计 算 265 40 24 20 349 施 工 验 算 338.1 40 24 20 422 设 计 吊 重 工 况 :选 取 设 计 吊 重 荷 载 为 350t， 采 用 双 吊 点 起 吊 ， 平 均 到 单 根 主 索 ，每 个 吊 点 :P=10.9375t。 施 工 验 算 工 况 ： 验 算 吊 重 荷 载 422t， 采 用 双 吊 点 起 吊 ， 平 均 到 单 根 主 索 ， 每 个吊 点 :P=13.1875t。 1.3 计 算 假 定 为 简 化 计 算 ， 对 主 索 计 算 做 如 下 假 定 ： （ 1） 不 计 塔 顶 的 水 平 位 移 影 响 ； （ 2） 塔 顶 索 力 在 索 鞍 两 侧 连 续 ， 即 索 力 满 足 在 索 鞍 两 侧 相 等 的 条...
