网线接法图解(包括水晶头和插座)

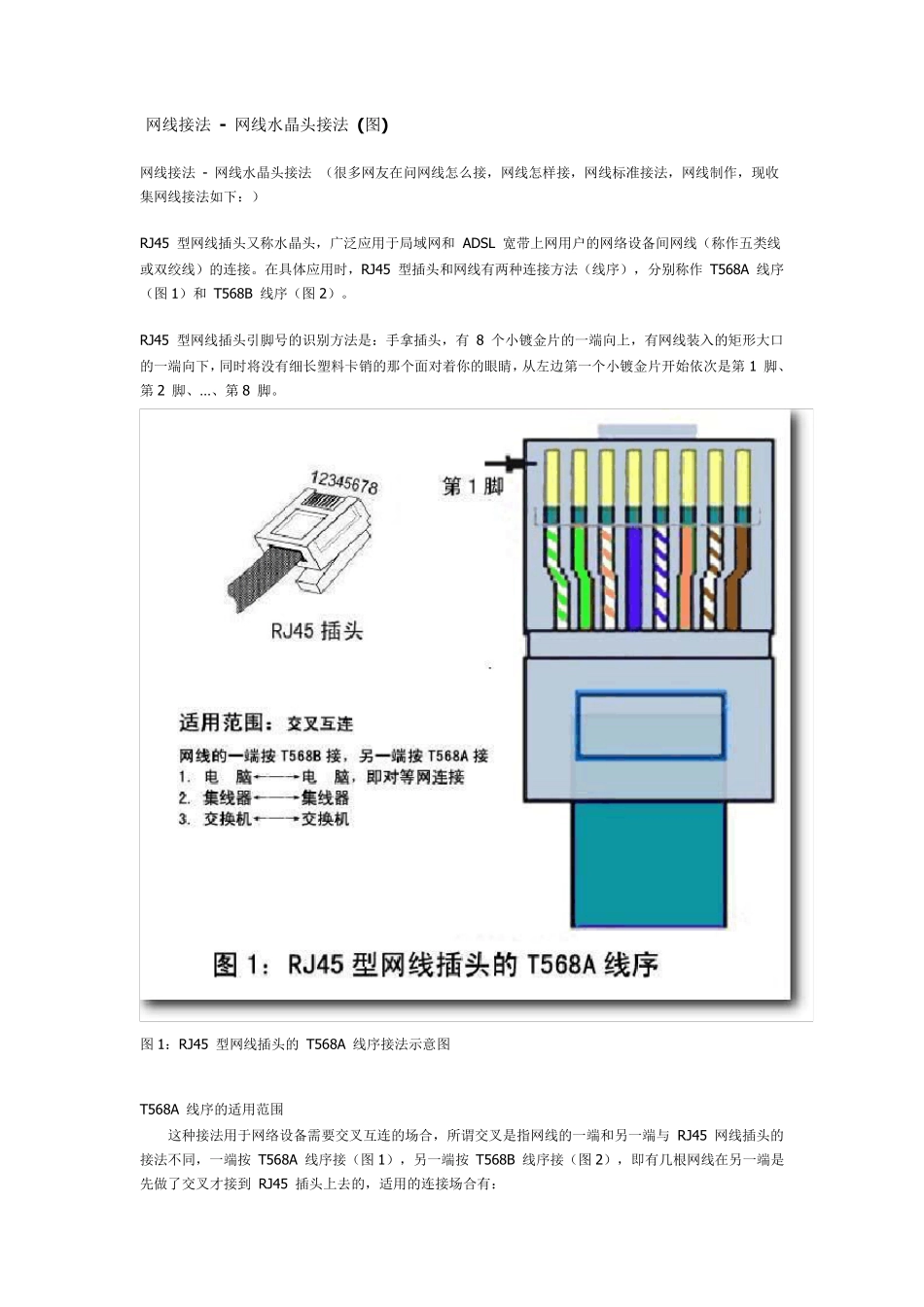

网线接法图解(包括水晶头和插座)_第1页
1/9

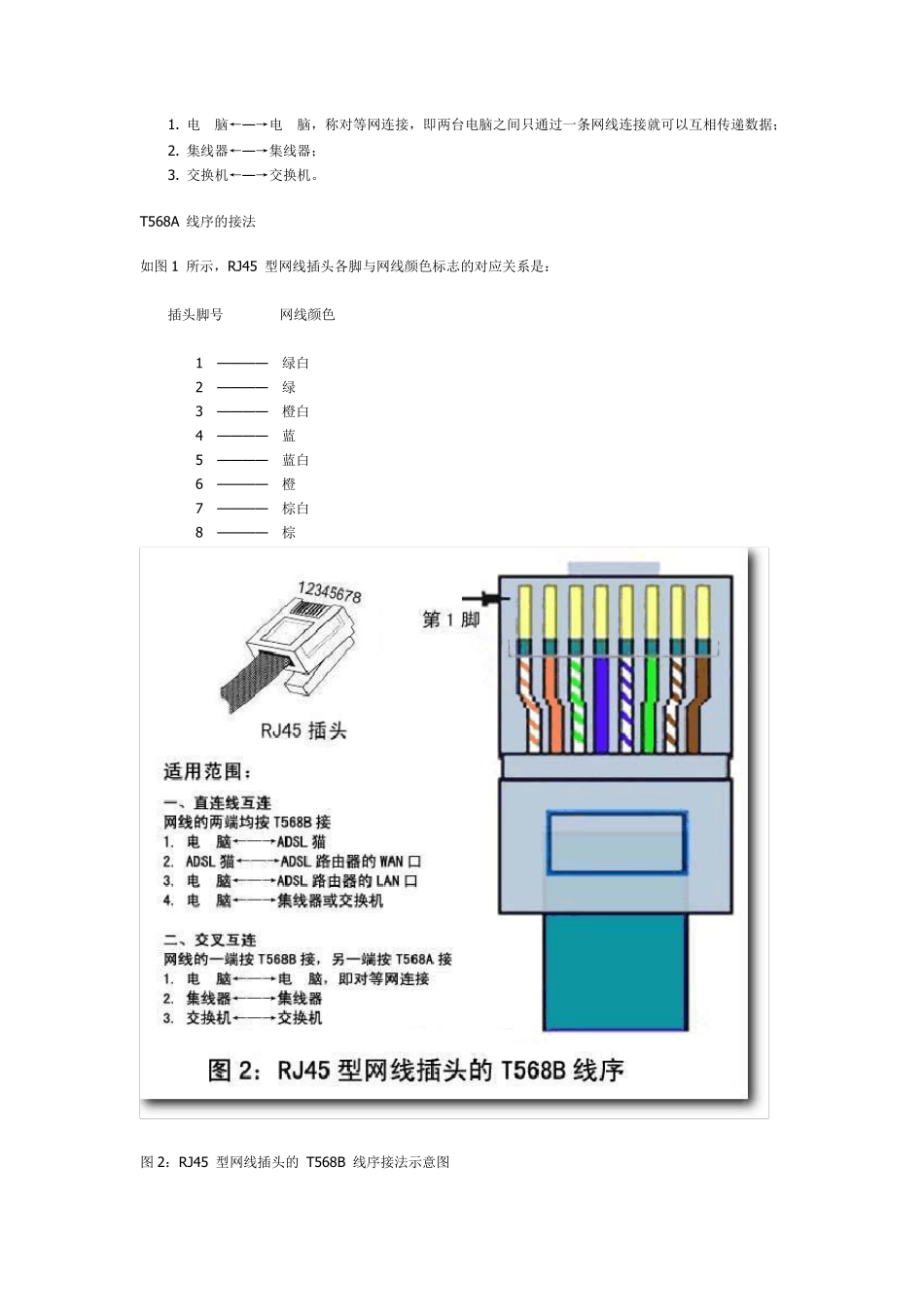

网线接法图解(包括水晶头和插座)_第2页
2/9

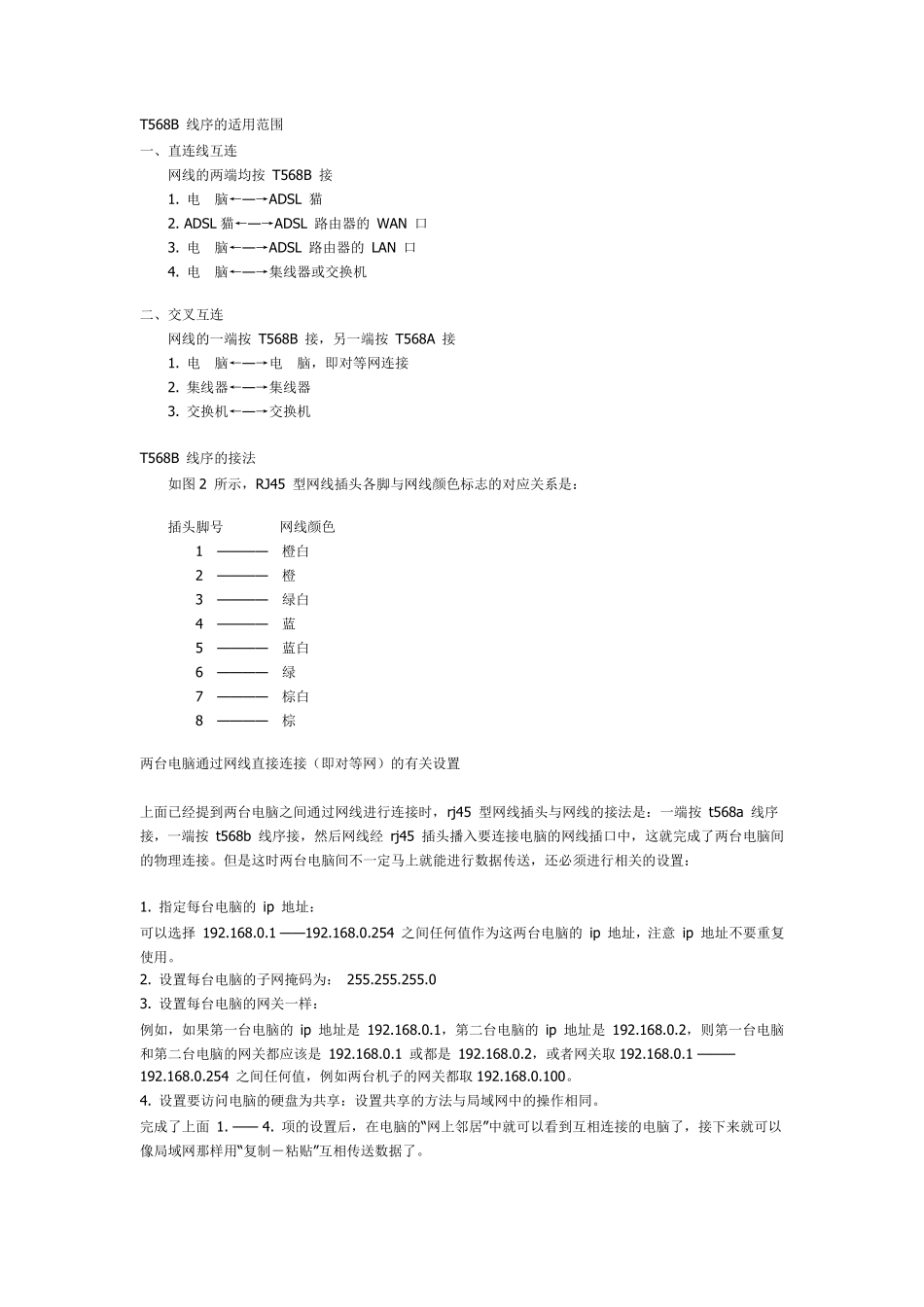

网线接法图解(包括水晶头和插座)_第3页
3/9
网线接法 - 网线水晶头接法 (图) 网线接法 - 网线水晶头接法 (很多网友在问网线怎么接,网线怎样接,网线标准接法,网线制作,现收集网线接法如下:) RJ45 型网线插头又称水晶头,广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序(图1)和 T568B 线序(图2)。 RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、… 、第8 脚。 图1:RJ45 型网线插头的 T568A 线序接法示意图 T568A 线序的适用范围 这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接(图1),另一端按 T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有: 1. 电 脑←— →电 脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据; 2. 集线器←— →集线器; 3. 交换机←— →交换机。 T568A 线序的接法 如图 1 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是: 插头脚号 网线颜色 1 — — — — 绿白 2 — — — — 绿 3 — — — — 橙白 4 — — — — 蓝 5 — — — — 蓝白 6 — — — — 橙 7 — — — — 棕白 8 — — — — 棕 图 2:RJ45 型网线插头的 T568B 线序接法示意图 T568B 线序的适用范围 一、直连线互连 网线的两端均按 T568B 接 1. 电 脑←—→ADSL 猫 2. ADSL 猫←—→ADSL 路由器的 WAN 口 3. 电 脑←—→ADSL 路由器的 LAN 口 4. 电 脑←—→集线器或交换机 二、交叉互连 网线的一端按 T568B 接,另一端按 T568A 接 1. 电 脑←—→电 脑,即对等网连接 2. 集线器←—→集线器 3. 交换机←—→交换机 T568B 线序的接法 如图 2 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是: 插头脚号 网线颜色 1 ———— 橙白 2 ———— 橙 3 ———— 绿白 4 ———— 蓝 5 ———— 蓝白 6 ———— 绿 7 ———— 棕白 8 ———— 棕 ...
