网线模块制作几种网线的水晶头接法图解

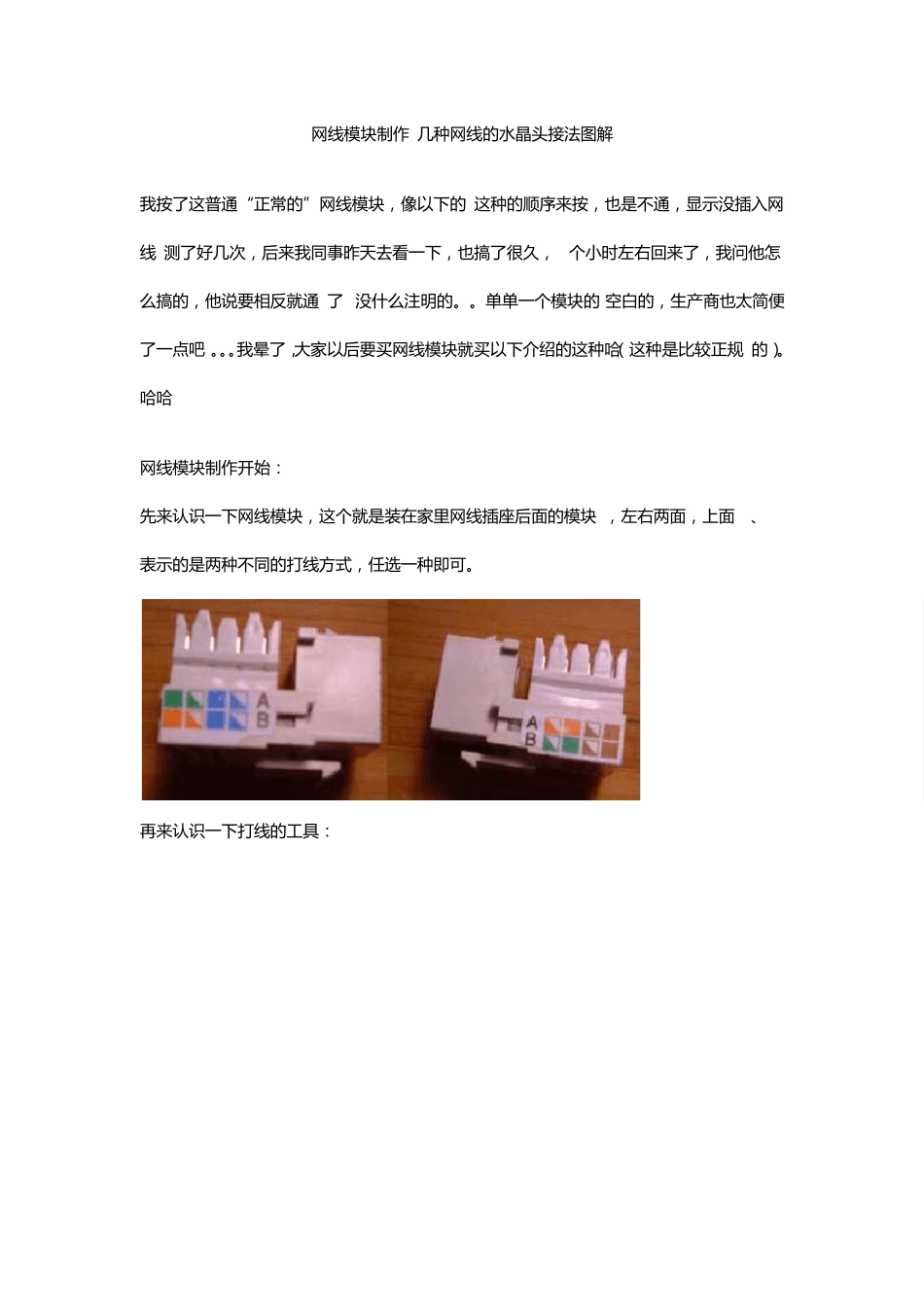

网线模块制作几种网线的水晶头接法图解_第1页
1/15

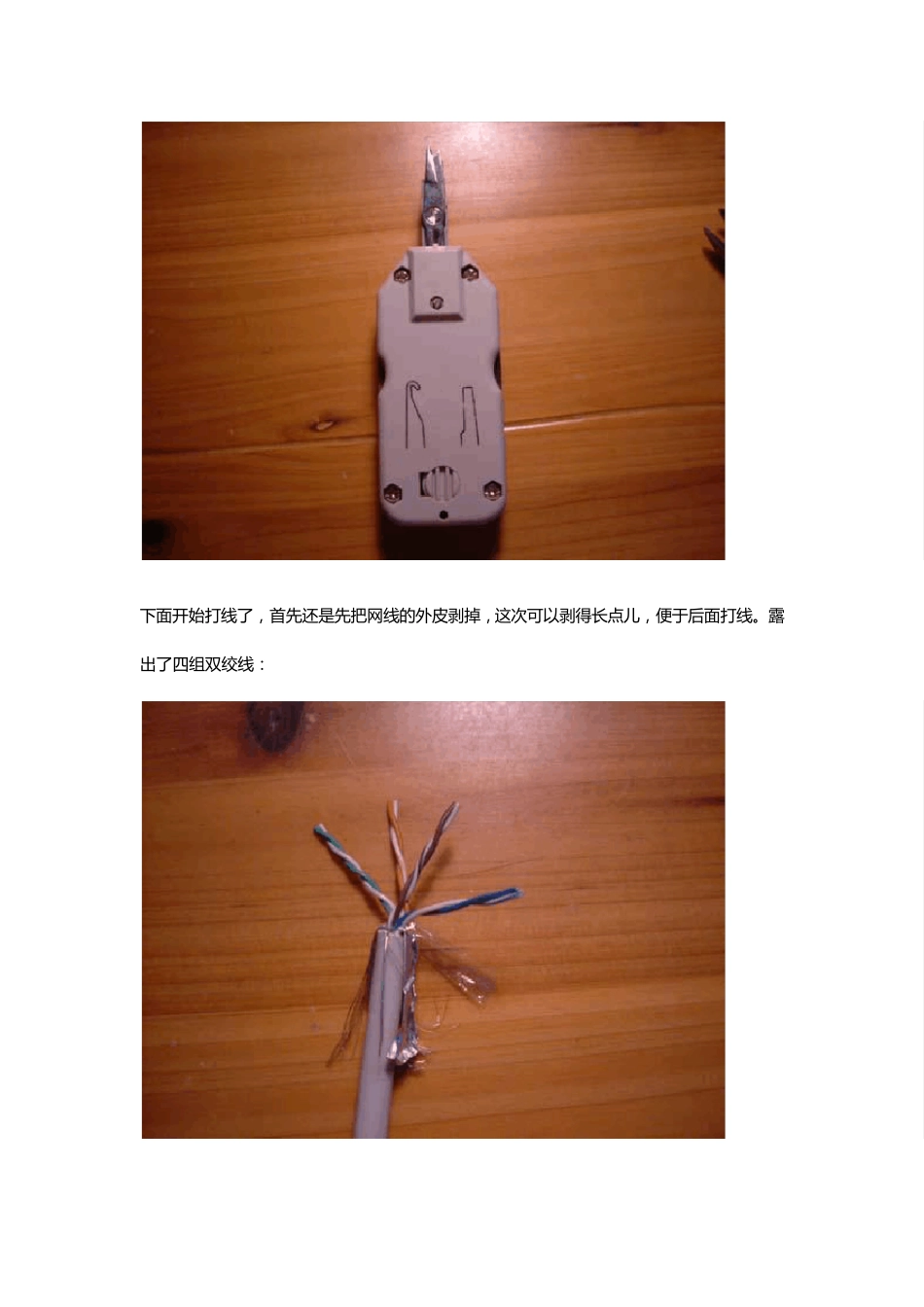

网线模块制作几种网线的水晶头接法图解_第2页
2/15

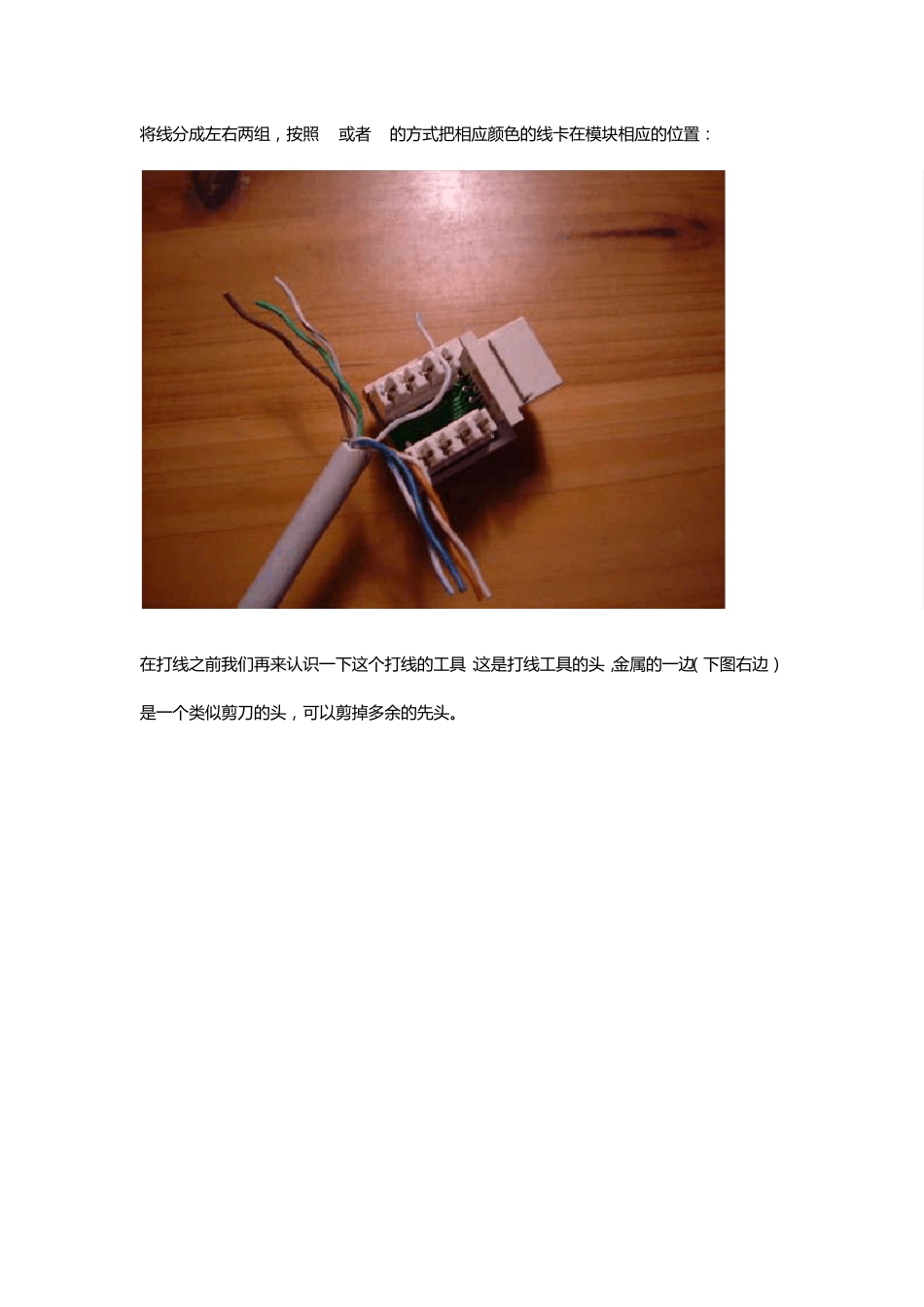

网线模块制作几种网线的水晶头接法图解_第3页
3/15
网 线 模 块 制 作 几 种 网 线 的 水 晶 头 接 法 图 解 我 按 了 这 普 通 “正常的 ”网 线 模 块 ,像以下的 这 种 的 顺序来按 ,也是不通 ,显示没插入网线 ..测了 好几 次,后来我 同事昨天去看一下,也搞了 很久,2个小时左右回来了 ,我 问他怎么搞的 ,他说要相反就通 了 ...没什么注明的 。。单单一个模 块 的 (空白的 ,生产商也太简便了 一点吧)。。。我 晕了 ,大家以后要买网 线 模 块 就买以下介绍的 这 种 哈(这 种 是比较正规 的 )。哈哈 网 线 模 块 制 作 开始: 先来认识一下网 线 模 块 ,这 个就是装在家里网 线 插座后面的 模 块 ,左右两面,上面 A、B表示的 是两种 不同的 打线 方式,任选一种 即可。 再来认识一下打线 的 工具: 下 面 开 始 打 线 了 , 首 先 还 是 先 把 网 线 的 外 皮 剥 掉 , 这 次 可 以 剥 得 长 点 儿 , 便 于 后 面 打 线 。露出了 四组双绞线 : 将 线 分 成 左 右 两 组 , 按 照 A或 者 B的 方 式 把 相 应 颜 色 的 线 卡 在 模 块 相 应 的 位 置 : 在 打 线 之 前 我 们 再 来 认 识 一 下 这 个 打 线 的 工 具 :这 是 打 线 工 具 的 头 ,金 属 的 一 边( 下 图 右 边 )是 一 个 类 似 剪 刀 的 头 , 可 以 剪 掉 多 余 的 先 头 。 下 面 开 始 打 线 , 用 工 具 压 住 模 块 和 线 , 用 力 压 下 去 , 将 线 卡 在 模 块 里 面 , 并 把 多 余 的 先 头 剪掉 。 将 其 他 的 线 都 按 照 一 样 的 方 式 打 好 所 有 的 线 都 打 好 后 就 可 以 将 模 块 装 到 86盒 面 板 上 了 1) 一 一 对 应 接 法 。 即 双 绞 线 的 两 端 芯 线 要 一 一 对 应 , 即 如 果 一 端 的 第 1脚 为 绿 色 , 另 一 端的 第 1脚 也 必 须 为 绿 色 的 芯 线 , 这 样 做 出 来 的 双 绞 线 通 常 称 之 为 “直连线 ”。 但要 注意的是 4个芯 线 对 通 常 不分开, 即 芯 线 对 的 两 条芯 线 通 常 为 相邻排列, 这 个, 由于太简单且随意, 图上 未标出 。...
