网线线序详解

网线线序详解_第1页
1/10
网线线序详解_第2页
2/10
网线线序详解_第3页
3/10

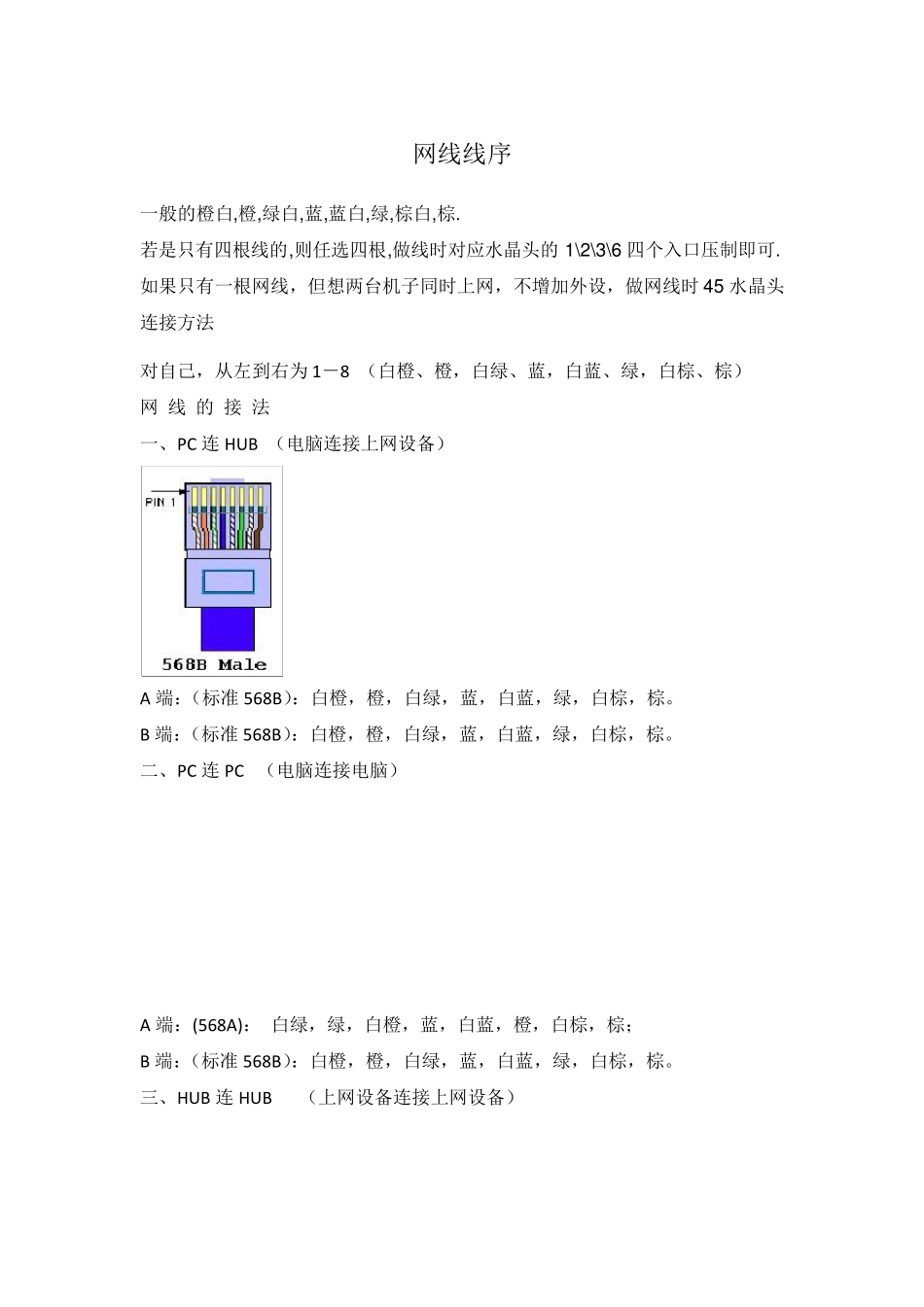

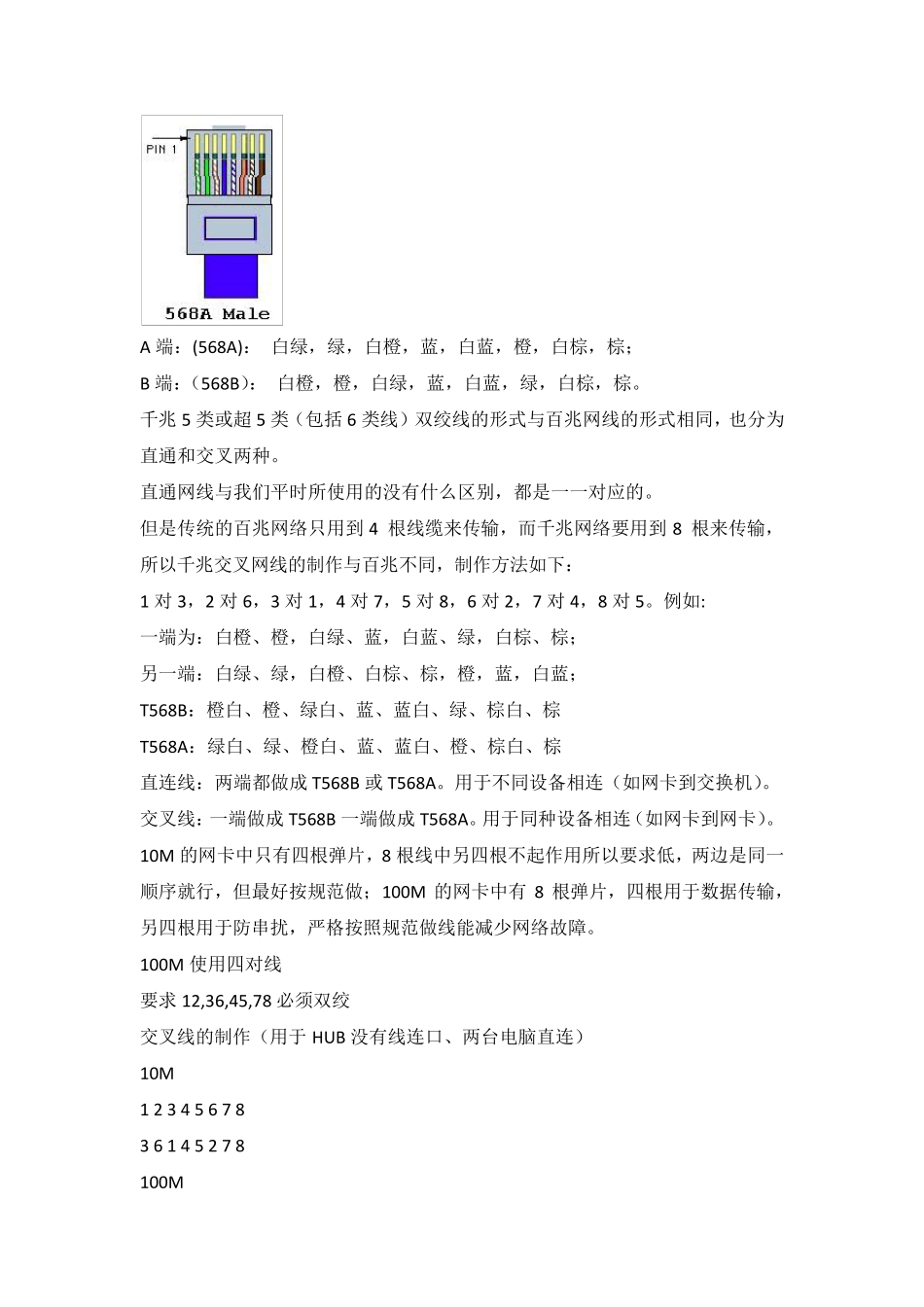

网线线序 一般的橙白,橙,绿白,蓝,蓝白,绿,棕白,棕. 若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6 四个入口压制即可. 如果只有一根网线,但想两台机子同时上网,不增加外设,做网线时45 水晶头连接方法 对自己,从左到右为1-8 (白橙、橙,白绿、蓝,白蓝、绿,白棕、棕) 网 线 的 接 法 一、PC 连HUB (电脑连接上网设备) A 端:(标准 568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 B 端:(标准 568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 二、PC 连PC (电脑连接电脑) A 端:(568A): 白绿,绿,白橙,蓝,白蓝,橙,白棕,棕; B 端:(标准 568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 三、HUB 连HUB (上网设备连接上网设备) A 端:(568A): 白绿,绿,白橙,蓝,白蓝,橙,白棕,棕; B 端:(568B): 白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 千兆5 类或超5 类(包括6 类线)双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。 直通网线与我们平时所使用的没有什么区别,都是一一对应的。 但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下: 1 对3,2 对6,3 对1,4 对7,5 对8,6 对2,7 对4,8 对5。例如: 一端为:白橙、橙,白绿、蓝,白蓝、绿,白棕、棕; 另一端:白绿、绿,白橙、白棕、棕,橙,蓝,白蓝; T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 T568A:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 直连线:两端都做成 T568B 或T568A。用于不同设备相连(如网卡到交换机)。 交叉线:一端做成 T568B 一端做成 T568A。用于同种设备相连(如网卡到网卡)。 10M 的网卡中只有四根弹片,8 根线中另四根不起作用所以要求低,两边是同一顺序就行,但最好按规范做;100M 的网卡中有8 根弹片,四根用于数据传输,另四根用于防串扰,严格按照规范做线能减少网络故障。 100M 使用四对线 要求 12,36,45,78 必须双绞 交叉线的制作(用于 HU B 没有线连口、两台电脑直连) 10M 1 2 3 4 5 6 7 8 3 6 1 4 5 2 7 8 100M 1 2 3 4 5 6 7 8 3 6 1 2 7 8 4 5 饿 魔 心 得 : 10M 使 用 两 对 线 1、 2、 3、 6。( 其 中 1 发 送 数 据 、 1 发 送 数 据 、 2 发送 ...
