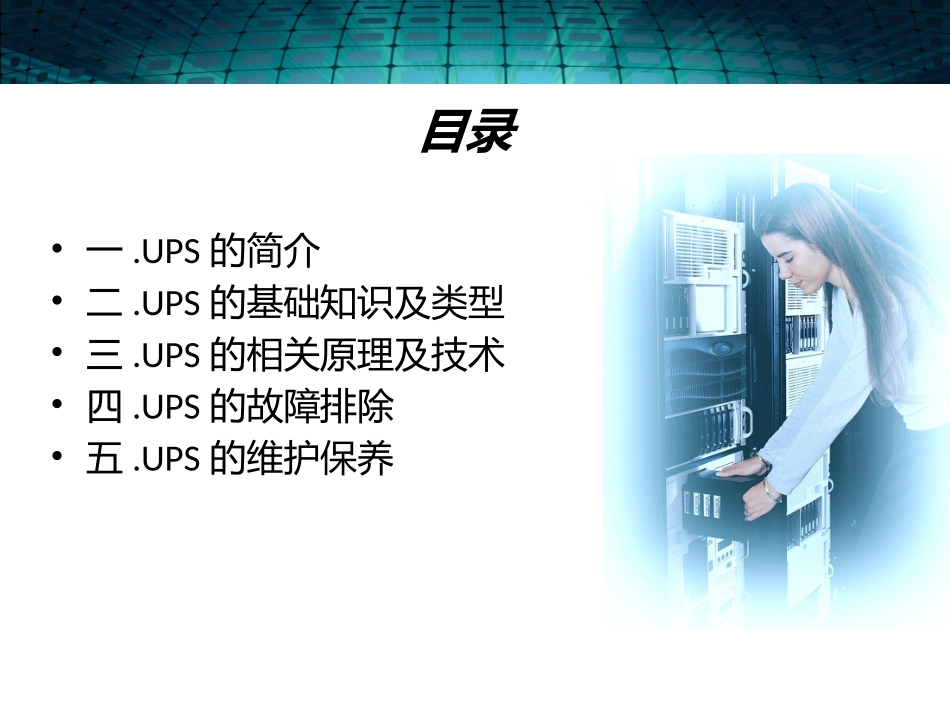

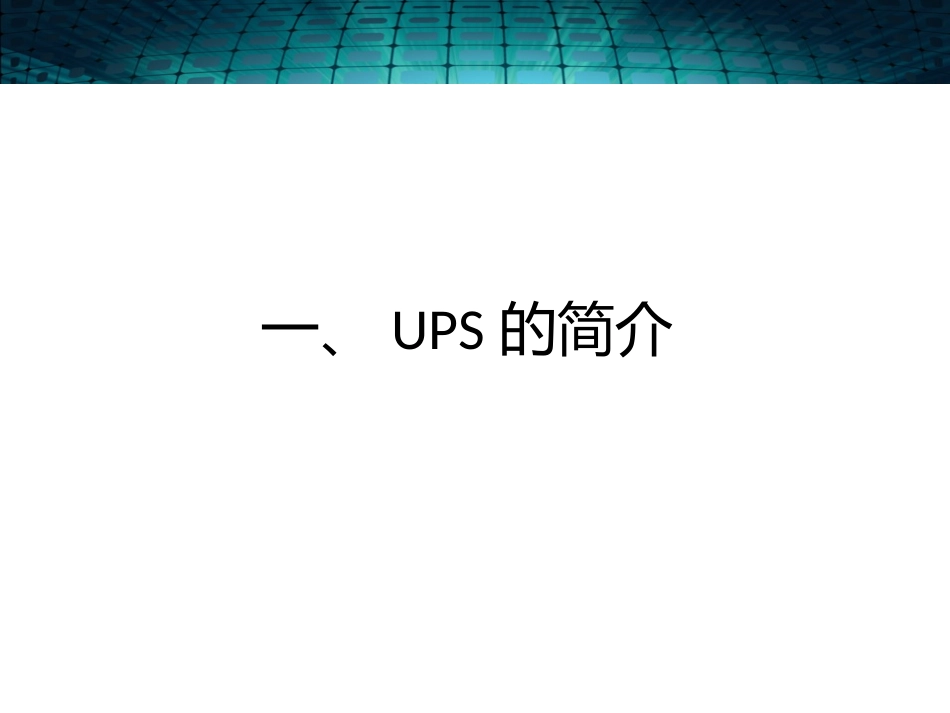

贵州省公路局高速公路建设营运中心UPS技术培训目录•一.UPS的简介•二.UPS的基础知识及类型•三.UPS的相关原理及技术•四.UPS的故障排除•五.UPS的维护保养一、UPS的简介什么是UPSUPS－UninterruptedPowerSystem利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。用户设备蓄电池市电或燃油发电机UPS主机为什么用UPS？系统当机资料流失设备损坏安全顾虑系统异常损坏.设备故障资料错误硬件损毁资料错误硬件损毁系统异常频率异常系统当机电网问题引发原因现象市电断电停电、空气开关跳闸零电压持续2个周波以上电压浪涌大型设备关闭或雷击引起电压高于110%额定值，持续一个或多个周波波形下陷大型设备突然启动、电网切换电压低于80-85%额定值，持续一个或多个周波瞬态尖峰闪电、电子开关工作，电焊电压峰值高达6000V，持续时间一般为0.5-5个周波谐波干扰电动机、电焊机、广播通信设备、无线通信设备、微波设备频率漂移小水电，发电机40ms为什么用UPS？为什么用UPS？电源中断--给用户造成各种经济损失!1，数据丢失，通信中断，商机延误......——直接损失以秒计算2，设备停运，仪表失灵，手术中断......——间接经济损失无法估量为什么用UPS？电源污染--严重影响网络安全和运行效率!——造成网络传输误码率大增，数据传输速度低下瞬态尖峰、电源浪涌、高压脉冲、——造成服务器、路由器、磁盘阵列等设备硬件损坏谐波污染线间噪声频率漂移为什么用UPS？用投资额百分之几的UPS保护占投资额百分之九十几的设备实现客户价值的不间断增长UPS的功能及地位演化供电备份净化电网提供永久安全电力实现用户心中梦想!•高可靠性不间断供电－－保证动力的连续性•电网稳压、净化功能－－消除电网波动、污染•电池管理功能－－延长电池使用寿命•智能监控功能－－有效解决UPS维护问题UPS的四大功能UPS的四大功能二、UPS的相关概念及类型输入功率因数：一般现在UPS的输入功率因数较高，可达到0.9-0.99输出功率因数：反应的是UPS对非线性负载的适应性，而非由负载决定。大多数UPS输出功率因数为0.8左右。例如：20KVA的UPS所带负载为16KW，而不能误认为20KVA的UPS就可以带20KW的负载UPS种类按工作原理不同，UPS分为：离线式（后备式UPS、互动式UPS）在线式UPS按供电体系不同，UPS分为：单进单出UPS三进单出UPS三进三出UPS按输出功率不同，UPS分为：微型<6kVA小型6-20kVA中型20-100KVA大型>100kVA按电池位置不同，UPS分为：电池内置式UPS（标准机型）电池外置式UPS（长延时机型）按多机运行方式不同，UPS分为：串联热备份UPS（用于中小功率机器）直接并联UPS(用于中大功率）UPS种类UPS种类按变压器特点不同，UPS分为：高频UPS（高频机，输出带隔离变压器）工频UPS（工频机，输入输出带隔离变压器）按输出波形不同，UPS分为：方波输出UPS阶梯波（准正弦波）UPS正弦波输出UPS1、后备式UPS特点：结构简单、价格便宜、噪声低，但绝大部分时间，负载得到的是稍加稳压处理过的“低质量”正弦波电源。2、在线互动式UPS特点：市电供电正常时，负载得到的是一路稳压精度很差的市电电源；市电不正常时，逆变器/充电器模块将从原来的充电工作方式转入逆变工作方式。这时由蓄电池提供直流能量，经逆变、正弦波脉宽调制向负载送出稳定的正弦波交变电源。特点：无论是市电供电正常时，还是市电中断由电池逆变供电期间，逆变器始终处于工作状态，这就从根本上消除了来自电网的电压波动和干扰对负载的影响。由于其工作方式是先对电池充电，然后再由逆变器将电池的电能逆变成交流，因此在电能的转化过程中有一部分电能将被损失掉。3、在线式UPS各类UPS比较优点缺点后备式体积小﹑重量轻,线路简单﹑便宜,市电正常时几乎无电能损耗需转换时间(4ms),无法提供完全保护功能较少低频离线式UPS放电效率低于80%在线互动式充电时间快市电正常时效率可达94%以上需转换时间(0-5ms),无法提供完全保护电池放电效率低(<81%)在线式系统提供完全保护无任何转换时间电源输出品质最佳结构复杂，造成生产成本高。电能利用效率低。线路复杂,机器良率低。UPS系统组成（在线式）BAT192...
