网络机房设备标签及线缆标签规范

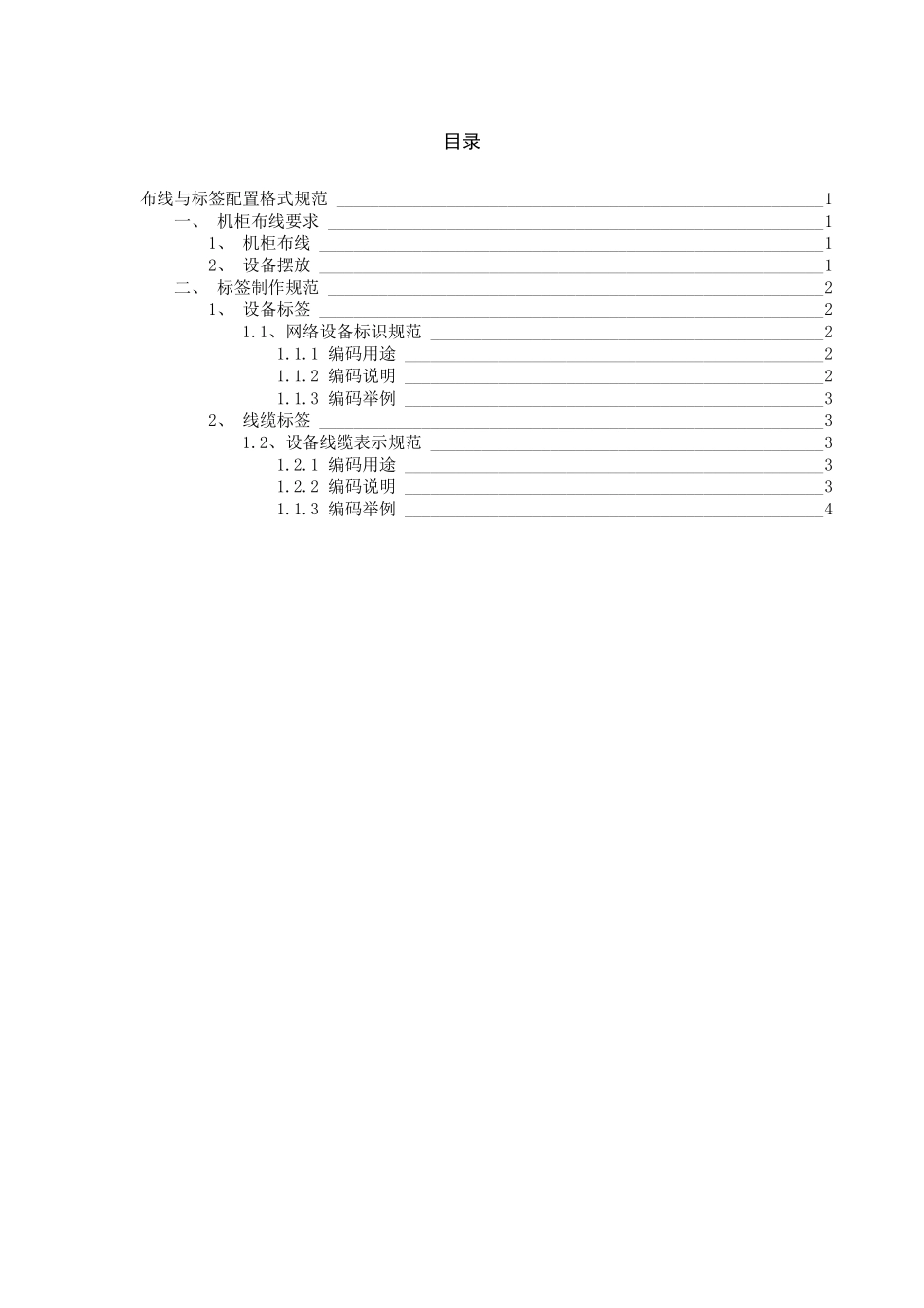

布线与标签配置格式规范 目录 布线与标签配置格式规范 _________________________________________________________ 1 一、 机柜布线要求 __________________________________________________________ 1 1、 机柜布线 ___________________________________________________________ 1 2、 设备摆放 ___________________________________________________________ 1 二、 标签制作规范 __________________________________________________________ 2 1、 设备标签 ___________________________________________________________ 2 1.1、网络设备标识规范 ______________________________________________ 2 1.1.1 编码用途 _________________________________________________ 2 1.1.2 编码说明 _________________________________________________ 2 1.1.3 编码举例 _________________________________________________ 3 2、 线缆标签 ___________________________________________________________ 3 1.2、设备线缆表示规范 ______________________________________________ 3 1.2.1 编码用途 _________________________________________________ 3 1.2.2 编码说明 _________________________________________________ 3 1.1.3 编码举例 _________________________________________________ 4 1 一、机柜布线要求 1、机柜布线 传输线： 网线从机柜的左侧面中间位置由上向下走,在每个设备上方接到网卡 光纤从机柜的右侧面中间位置由上向下走,在每个设备上方接到网卡。 电源线： 从电源插座旁由上向下走,然后接到相关设备。而有些设备是双电源，都是电源插座旁固定位置。 2、设备摆放 从机柜最上一个 U及最下两 U不存放任何设备 ,而每两台设备之间，需要留有 1U空间(除了1U设备之外 )。1U设备如为单电源，则每两台间隔 1U，如为双电源，则每 1台间隔1U空间。 布线与标签配置格式规范 2 二、标签制作规范 使用的标签分为如下两类：设备标签和线缆标签。 线缆标签用于设备互联的网线及各类缆线的标识，便于检查设备连接情况： （1）标签标识应“固定”在距线缆接头3厘米左右的范围之内。 （2）使用的标签纸规格为9MM。 （3）字体为“黑体”，字号为“极小”，格式为“无边框”。 （4）标签的全部内容均应朝向机柜外侧，标签间应有明显层次，不能相互遮挡。 ...
