网络横道图基本知识

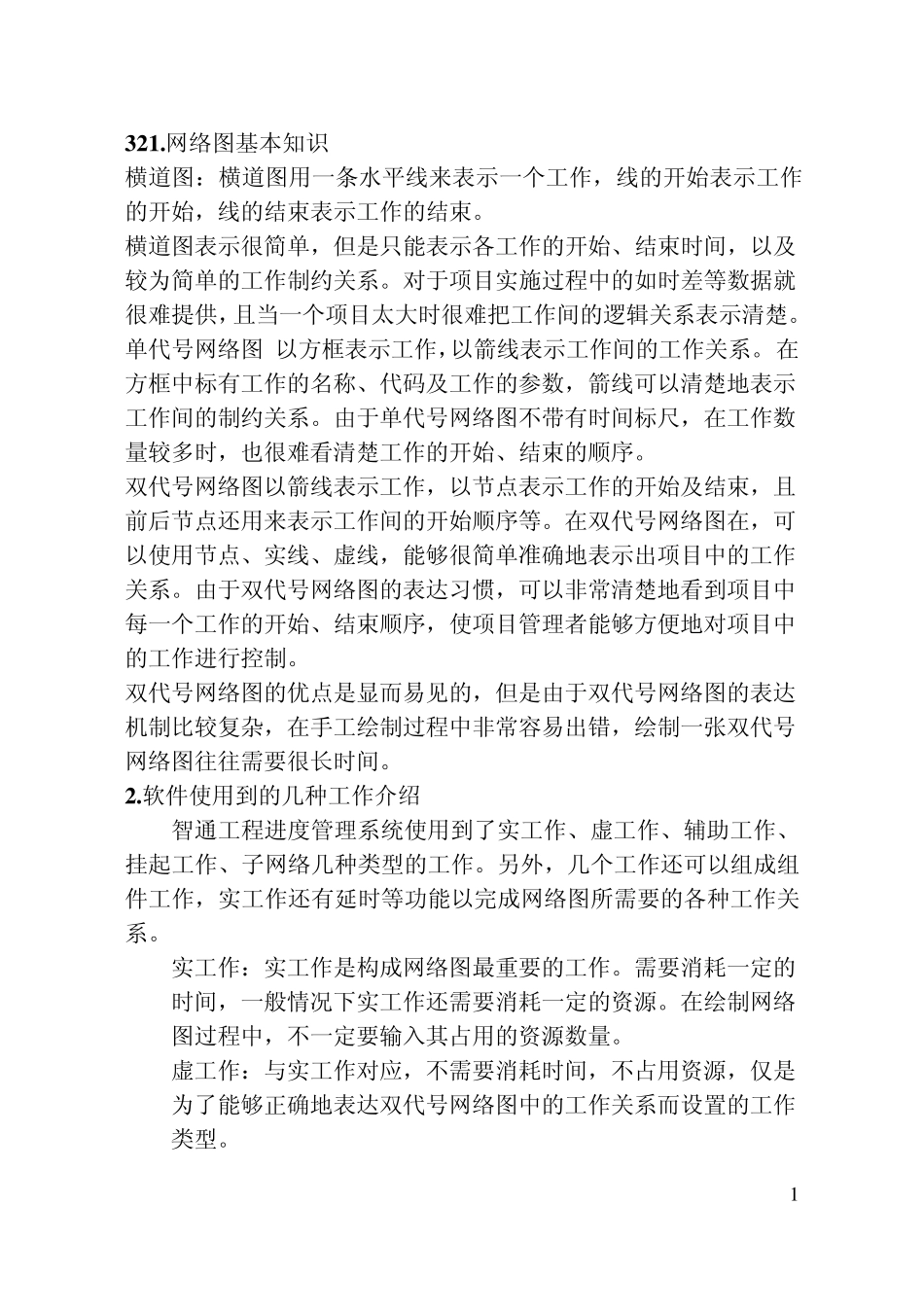

1 3 2 1 .网络图基本知识 横道图：横道图用一条水平线来表示一个工作，线的开始表示工作的开始，线的结束表示工作的结束。 横道图表示很简单，但是只能表示各工作的开始、结束时间，以及较为简单的工作制约关系。对于项目实施过程中的如时差等数据就很难提供，且当一个项目太大时很难把工作间的逻辑关系表示清楚。 单代号网络图:以方框表示工作，以箭线表示工作间的工作关系。 在方框中标有工作的名称、代码及工作的参数，箭线可以清楚地表示工作间的制约关系。由于单代号网络图不带有时间标尺，在工作数量较多时，也很难看清楚工作的开始、结束的顺序。 双代号网络图以箭线表示工作，以节点表示工作的开始及结束，且前后节点还用来表示工作间的开始顺序等。在双代号网络图在，可以使用节点、实线、虚线，能够很简单准确地表示出项目中的工作关系。由于双代号网络图的表达习惯，可以非常清楚地看到项目中每一个工作的开始、结束顺序，使项目管理者能够方便地对项目中的工作进行控制。 双代号网络图的优点是显而易见的，但是由于双代号网络图的表达机制比较复杂，在手工绘制过程中非常容易出错，绘制一张双代号网络图往往需要很长时间。 2 .软件使用到的几种工作介绍 智通工程进度管理系统使用到了实工作、虚工作、辅助工作、挂起工作、子网络几种类型的工作。另外，几个工作还可以组成组件工作，实工作还有延时等功能以完成网络图所需要的各种工作关系。 1) 实工作：实工作是构成网络图最重要的工作。需要消耗一定的时间，一般情况下实工作还需要消耗一定的资源。在绘制网络图过程中，不一定要输入其占用的资源数量。 2) 虚工作：与实工作对应，不需要消耗时间，不占用资源，仅是为了能够正确地表达双代号网络图中的工作关系而设置的工作类型。 2 3) 辅助工作：在一个项目进行过程中，有一类工作要伴随整个项目或部分项目长时间间断、随时进行，如后后勤供应、思想工作或建筑项目中的水电保障等工作。需要一定的资源，但不是整个项目中均占有固定的资源，且在网络图中不会成为关键线路，没有工作时间、延时等属性。 4) 挂起工作：在项目进行过程中，仅占用时间，而不占用资源的工作。如建筑施工中在浇灌完混凝土后需要进行养护，其中的养护工作，就可以作为挂起工作。（如果仅绘制网络图，挂起工作与实工作无区别，只有在计算资源占用量时才会有区别） 5) 子网络：子网络就是嵌套的网络图。设置子网络的原因有两个，一个是...
