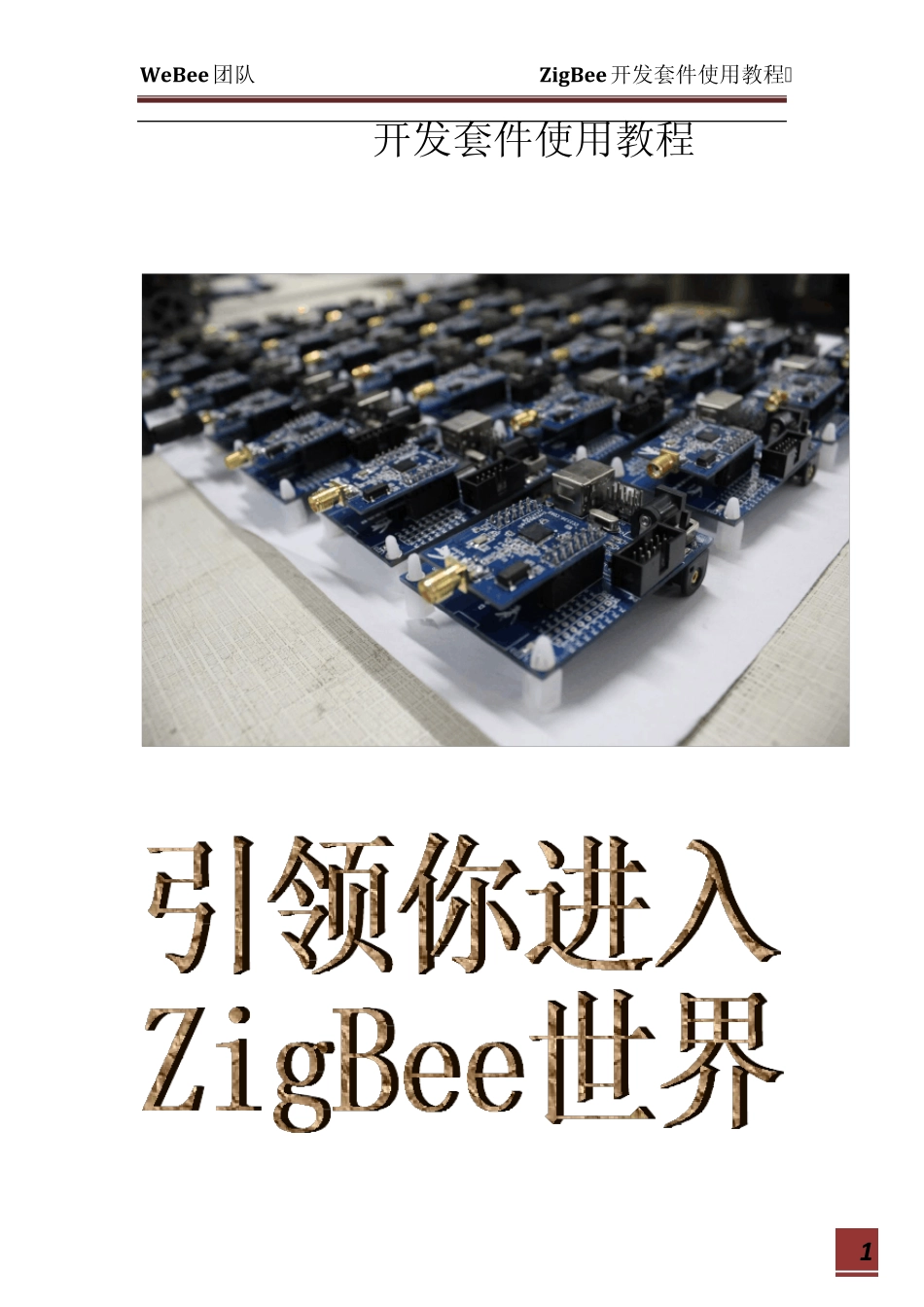

网蜂Zigbee开发套件使用教程

WeBee团队 ZigBee开发套件使用教程 1 Zigbee 开发套件使用教程 WeBee团队 ZigBee开发套件使用教程 2 一、 WeBee Zigbee开发板介绍 欢迎你关注 WeBee团队研发的第一代 Zigbee学习套件，同时恭喜你迈出了学习 Zigbee的第一步。慢慢地你将会体会到 Zigbee无线传感网的巨大魅力！为了能让想入门的爱好者从最基本最简单的内容开始学起，我们的学习板上配备了基本的资源如：LED流水灯，按键，串口等资源。使用低压降稳压芯片能极大降低功耗，搭配上 3.7V的7号锂电池便能变身成为迷你耐用的 Zigbee监测结点，真正达到学习应用双重功能。配套的学习教程分三步走：1、基础实验 2、组网实验 3、项目实践，电子书名为《ZigBee实战演练》。由蜂网团队倾力打造。我们承诺教程和代码完全开源，并坚持不断更新，通过学习，你完全可以自己设计作品了！ 本学习板具有以下特点： ·板上资源接口丰富，国产式设计，更适合国人使用。 ·采用基础板和核心模块组合设计。便于更换带 PA的模块，发射距离更远。 ·板载 USB转串口电路，方便笔记本以及没有串口的电脑用户 ·引出所有IO口，方便用户添加自己的传感器或者模块。 下面是套件各个产品的使用说明。 WeBee团队 ZigBee开发套件使用教程 3 一、 CC2530 核心板 普通模块 带 PA模块 WeBee团队 ZigBee开发套件使用教程 4 IO口效果图 WeBee团队 ZigBee开发套件使用教程 5 二、底板 功能特点： 底板尺寸：7 * 5 cm 串口通讯：自带 USB转串口功能（PL-2303）,方便笔记本用户 供电方式：方口 USB、DC2.1电源座（5V）。7号锂电池（3.7V） 功能接口： Debug接口，兼容 TI标准仿真工具，引出所有 IO口，常用的串口引脚以及 5V/3.3V引脚 功能按键：1个复位，1个普通按键 LED指示灯：电源指示灯、组网指示灯和普通 LED 模块支持：支持 WeBee CC2530核心板,CC2530+PA（cc2591）核心板。 ！注意：当使用7号锂电池（3.7V）时，不能使用方口 USB供电，但能使用DC2.1接口供电。 WeBee团队 ZigBee开发套件使用教程 6 三、CC DEBUGGER 仿真器使用说明 1.第一次插入 WeBee仿真器，提示安装驱动。 WeBee团队 ZigBee开发套件使用教程 7 2.从指定路径安装驱动，驱动路径如下图：（已经安装IAR for c8051） 3.拔下重新插入，检测到仿真器驱动已安装。 WeBee团队 ZigBee开发套件使用教程 8 注：关于IAR FOR C8051开发环境的安装可参考由网蜂团队打造的《ZigBee实战演练》，里面详细介绍相关内容。 WeBee团队 ZigBee开发套件使用教程 9 网蜂 Zigbee开发套件 咨询，联系： QQ: 1076678176 邮箱：1076678176@qq.com
