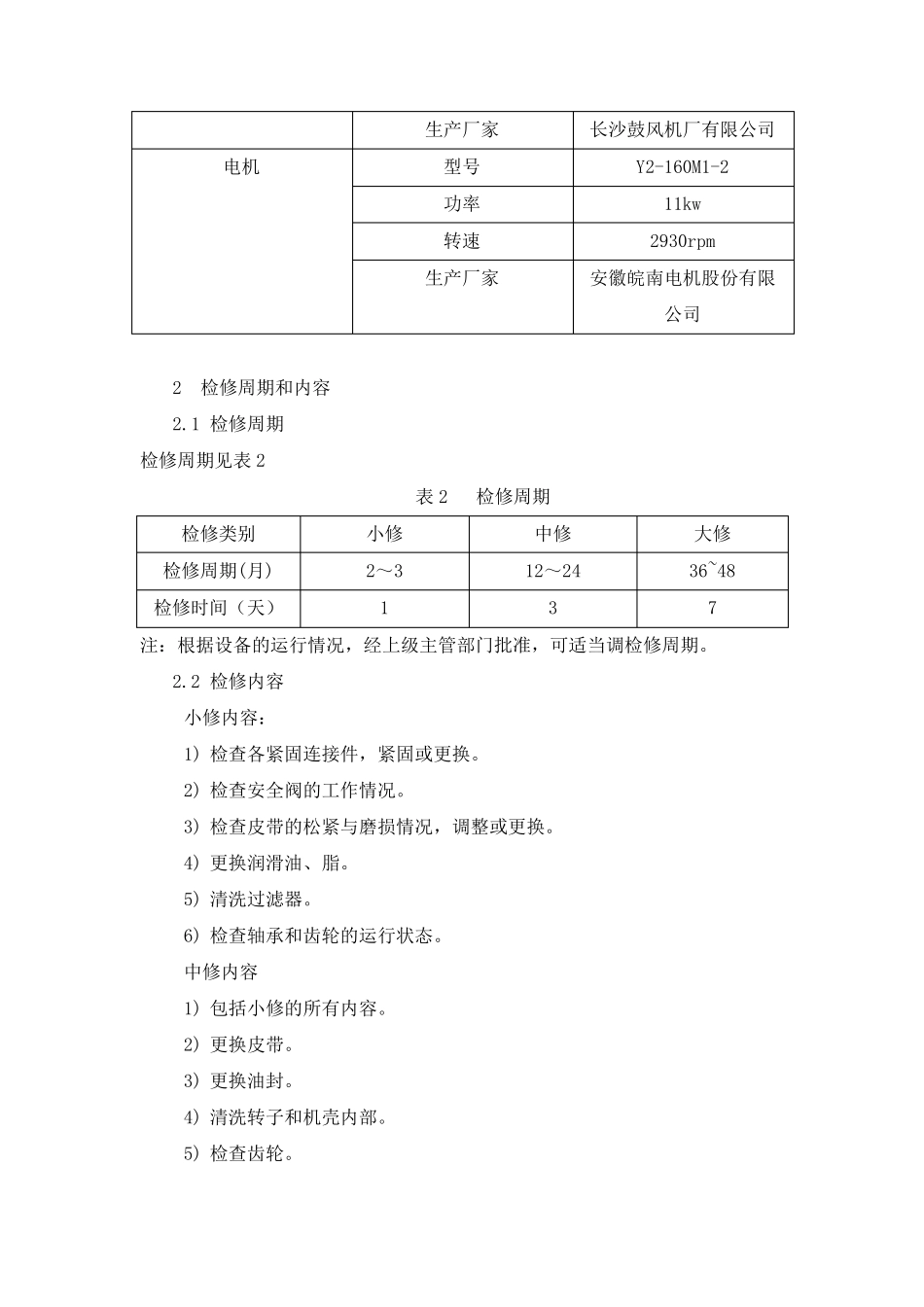

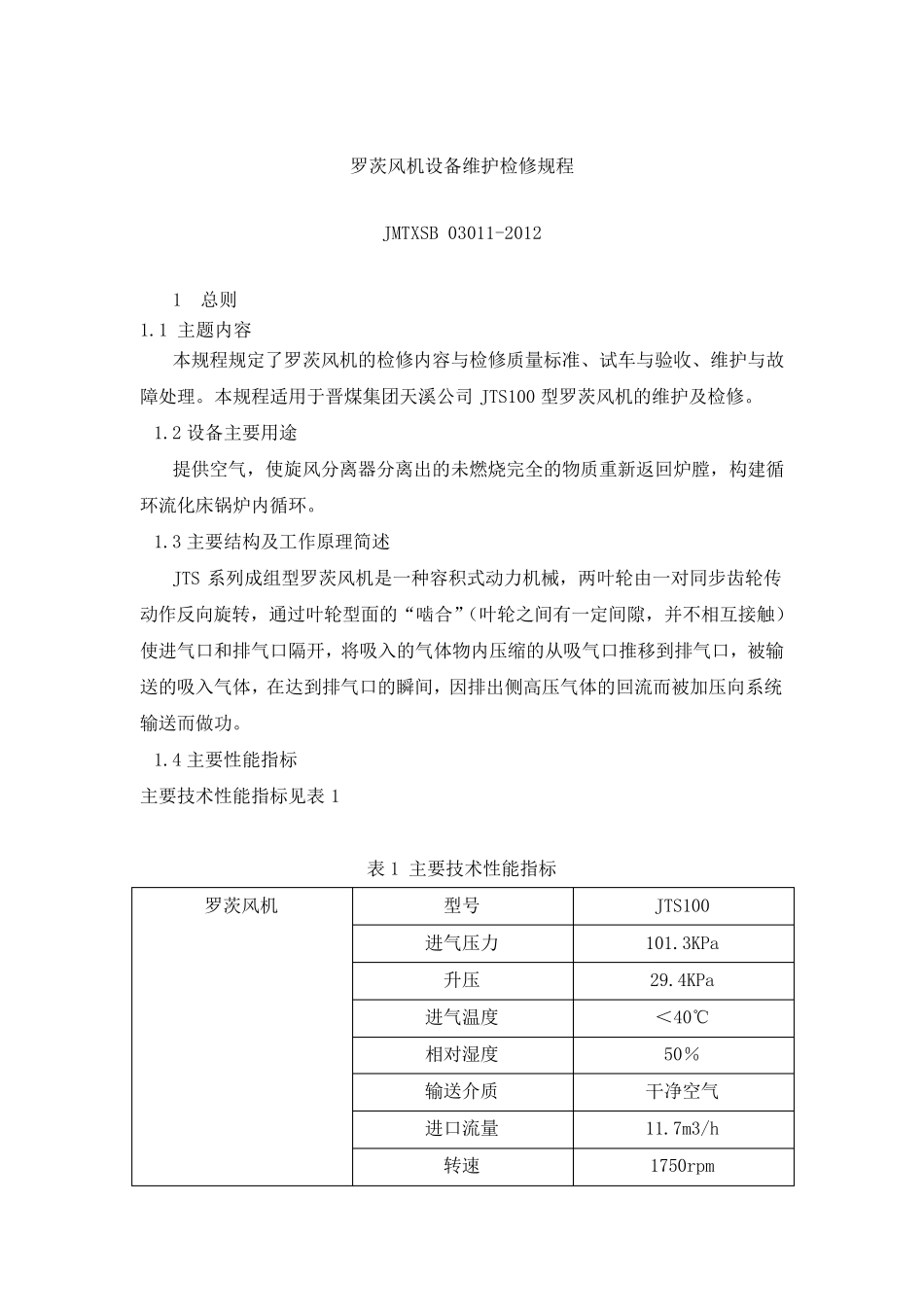

罗茨风机设备维护检修规程 JMTXSB 03011-2012 1 总则 1.1 主题内容 本规程规定了罗茨风机的检修内容与检修质量标准、试车与验收、维护与故障处理。本规程适用于晋煤集团天溪公司JTS100 型罗茨风机的维护及检修。 1.2 设备主要用途 提供空气，使旋风分离器分离出的未燃烧完全的物质重新返回炉膛，构建循环流化床锅炉内循环。 1.3 主要结构及工作原理简述 JTS 系列成组型罗茨风机是一种容积式动力机械，两叶轮由一对同步齿轮传动作反向旋转，通过叶轮型面的“啮合”（叶轮之间有一定间隙，并不相互接触）使进气口和排气口隔开，将吸入的气体物内压缩的从吸气口推移到排气口，被输送的吸入气体，在达到排气口的瞬间，因排出侧高压气体的回流而被加压向系统输送而做 功 。 1.4 主要性 能 指 标 主要技 术 性 能 指 标见 表1 表 1 主要技 术 性 能 指 标 罗茨风机 型号 JTS100 进气压力 101.3KPa 升 压 29.4KPa 进气温 度 ＜ 40℃ 相对湿 度 50％ 输送介 质 干 净 空气 进口流量 11.7m3/h 转速 1750rpm 生产厂家 长沙鼓风机厂有限公司 电机 型号 Y2-160M1-2 功率 11kw 转速 2930rpm 生产厂家 安徽皖南电机股份有限公司 2 检修周期和内容 2.1 检修周期 检修周期见表2 表2 检修周期 检修类别 小修 中修 大修 检修周期(月) 2～3 12～24 36~48 检修时间（天） 1 3 7 注：根据设备的运行情况，经上级主管部门批准，可适当调检修周期。 2.2 检修内容 小修内容： 1) 检查各紧固连接件，紧固或更换。 2) 检查安全阀的工作情况。 3) 检查皮带的松紧与磨损情况，调整或更换。 4) 更换润滑油、脂。 5) 清洗过滤器。 6) 检查轴承和齿轮的运行状态。 中修内容 1) 包括小修的所有内容。 2) 更换皮带。 3) 更换油封。 4) 清洗转子和机壳内部。 5) 检查齿轮。 6) 检查联轴器，重新找正。 7) 调整叶轮间隙。 3 检修质量与标准 3.1各紧固连接件不得有松动现象。 3.2安全阀工作正常。 3.3皮带工作正常，皮带张紧的程度是保证窄V 带运行时既不打滑又不太紧。各带轮轴线应相互平行，带轮对应轮槽的对称平面应重合，其偏差β≤20′，l≤1.6a/1000。 3.4润滑状况良好，温度正常。 3.5轴承、齿轮运行正常。 3.6油封无泄漏现象。 3.7联轴器 3.7.1 不允许有裂纹缺陷； 3.7.2 各弹性套柱销齐全完好并紧固； 3.7.3 找正时要求径向位移...
