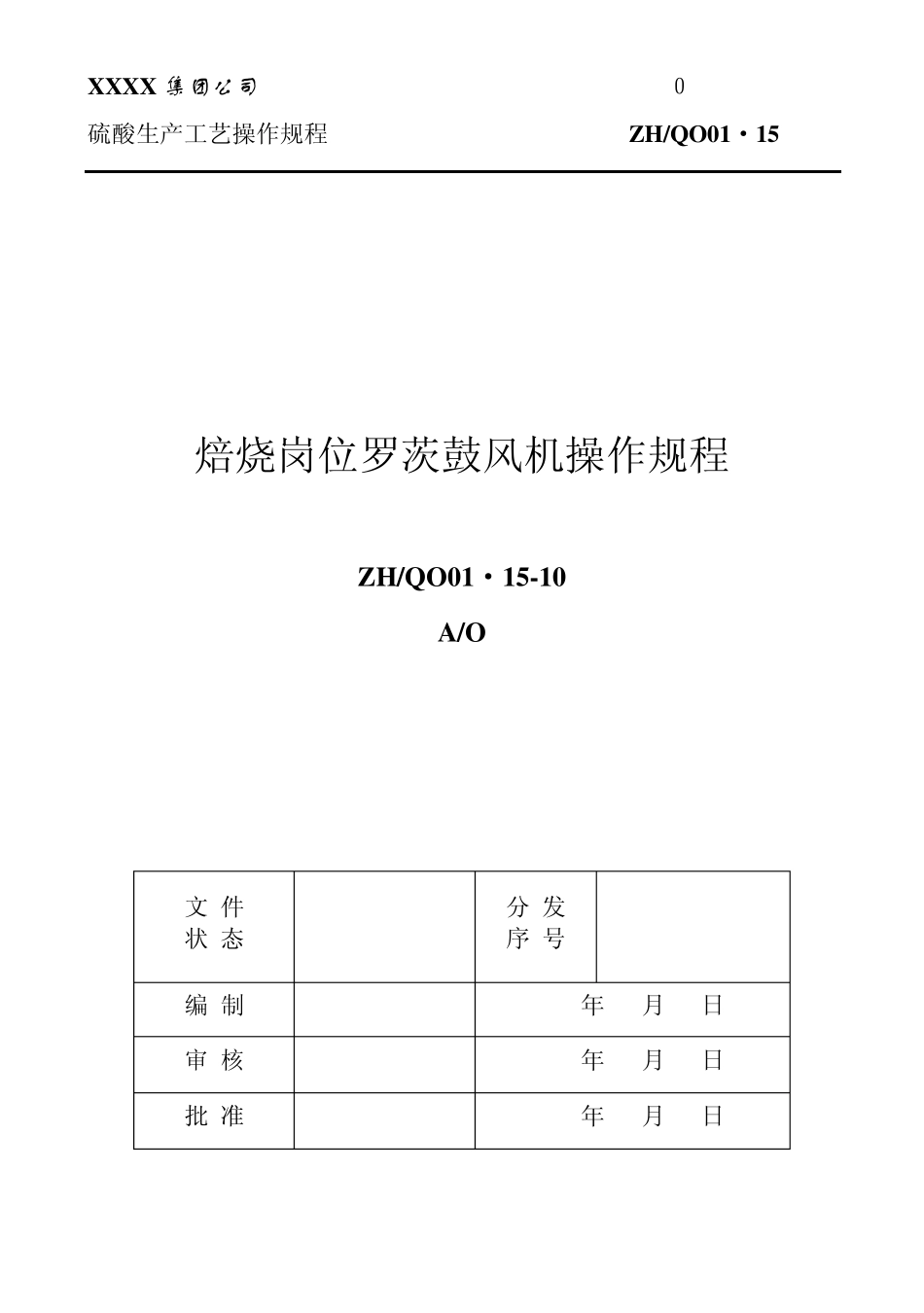

XXXX 集团公司 ０ 硫酸生产工艺操作规程 ZH/QO01·15 焙烧岗位罗茨鼓风机操作规程 ZH/QO01·15-10 A/O 文 件 状 态 分 发 序 号 编 制 年 月 日 审 核 年 月 日 批 准 年 月 日 XXXX 集团公司 １ 硫酸生产工艺操作规程 ZH/QO01·15 一、 罗茨风机构造与工作原理 罗茨风机是由长园形的铸铁外壳和一对铸钢制的具有特殊形状的转子组成，转子装于平衡的两根轴上，轴端装有一对模数、齿形、齿数完全相同的齿轮配合传动。二水平轴通过齿轮带动转子作相反方向的旋转而将机体分为二室，一室吸入气体，另一室排出气体。转子机壳与两转子之间保持一极小间隙，使转子能自由转动，但不会引起大的漏气。进、出口之间设有回流阀，用以调节送风量。 罗茨风机结构简单，送风量稳定，在定速运行中，风量基本上不随风机后面系统阻力的变化而显著改变。可以用改变转速的办法来控制送风量。但是当出口受阻严重时，会因正压过大而损坏。 罗茨风机调节风量的正常办法是采用回流阀。当回流阀开大时部分气体从出口经回流阀回到进口，风机的输风量虽未减少，但系统的风量却减下来了。系统的阻力也会下降，风机的消耗功率随着降低。当回流阀关小时则取得相反效果。用回流阀调节风量是合理的，但必须采取措施，防止风机进、出口阀及回流阀震闭或震开，以免发生危险或不必要的增减风量。正常条件下应使风机在满负荷或接通满负荷的情况下运行，以尽量减少通过回流阀的回气量，回气量太大，还会使风机噪音增加。 XXXX 集团公司 ２ 硫酸生产工艺操作规程 ZH/QO01·15 罗茨风机增设回流阀，除了有利于启动及负荷调节外，对风机及电机还能起到一定的安全作用。因此，不论什么原因造成风机停车，总要养成先打开回流阀的习惯（这一点在处理紧急事故时往往会被忽略），以免造成不必要的损失。即使是有计划停车，第一步也应先开回流阀，然后才能关进出口阀。 特别提示： 1、罗茨风机绝对禁止带负荷起动及停车，在开车时绝对禁止将进、出口阀全部关阀，也不得在满载时突然停车。 2、罗茨风机出口操作温度不允许超过 85℃，否则，转子易因热膨胀而与机壳摩擦或卡住造成事故。 二、罗茨鼓风机 型 号：WL32—20/0.35 流 量：22m3/min 压 力：34 .34KPa 附电机型号：Y200L2—6 功 率：22KW 转 速：970r/min 定额电流：44.36A XXXX 集团公司 ３ 硫酸生产工艺操作规程 ZH/QO01·15 三、罗茨风机的开、停车程序及紧急停车...
