美制螺纹标准加工参考

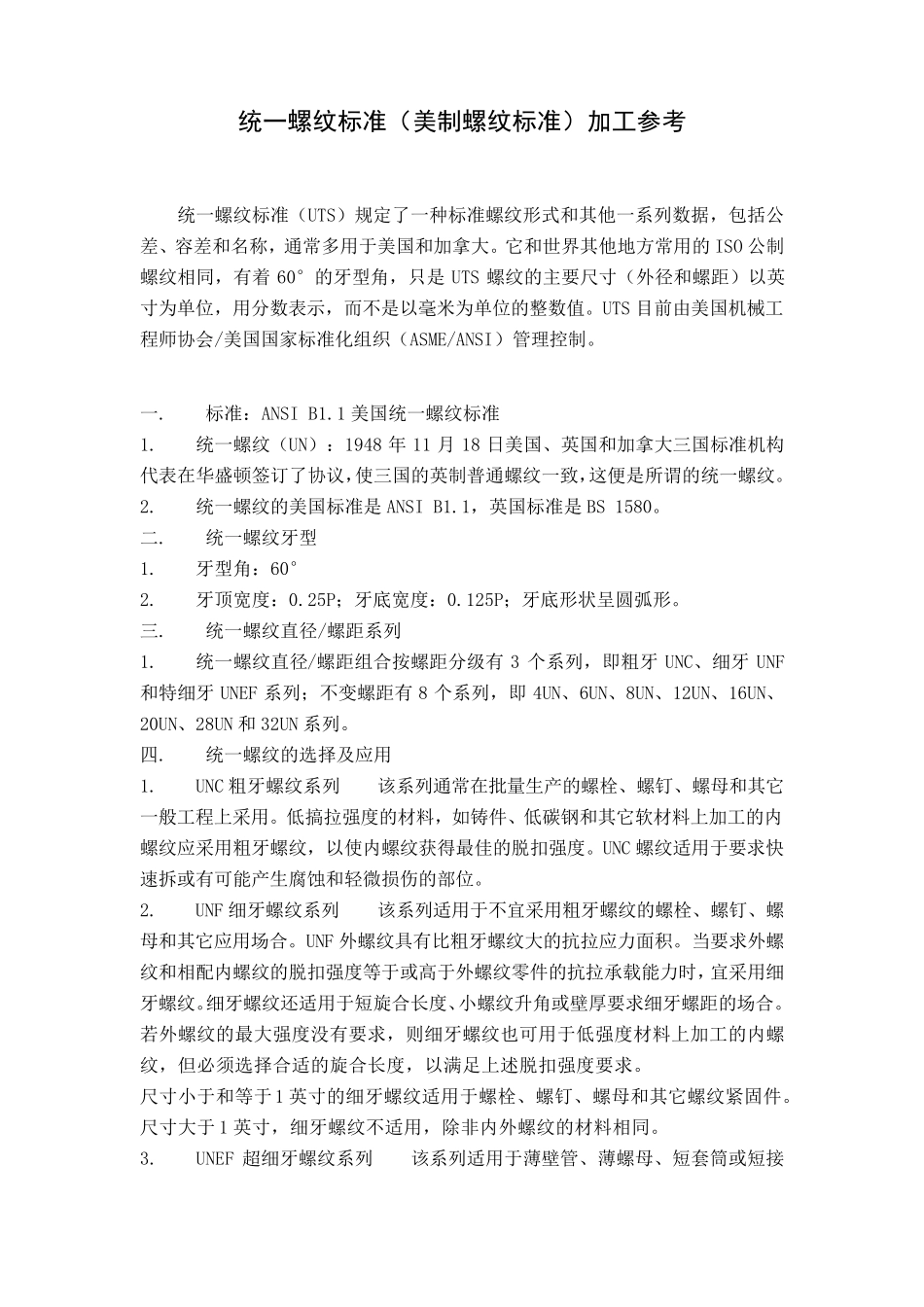

统一螺纹标准（美制螺纹标准）加工参考 统一螺纹标准（UTS）规定了一种标准螺纹形式和其他一系列数据，包括公差、容差和名称，通常多用于美国和加拿大。它和世界其他地方常用的ISO 公制螺纹相同，有着60°的牙型角，只是 UTS 螺纹的主要尺寸（外径和螺距）以英寸为单位，用分数表示，而不是以毫米为单位的整数值。UTS 目前由美国机械工程师协会/美国国家标准化组织（ASME/ANSI）管理控制。 一. 标准：ANSI B1.1 美国统一螺纹标准 1. 统一螺纹（UN）：1948 年 11 月 18 日美国、英国和加拿大三国标准机构代表在华盛顿签订了协议，使三国的英制普通螺纹一致，这便是所谓的统一螺纹。 2. 统一螺纹的美国标准是 ANSI B1.1，英国标准是 BS 1580。 二. 统一螺纹牙型 1. 牙型角：60° 2. 牙顶宽度：0.25P；牙底宽度：0.125P；牙底形状呈圆弧形。 三. 统一螺纹直径/螺距系列 1. 统一螺纹直径/螺距组合按螺距分级有3 个系列，即粗牙 UNC、细牙 UNF和特细牙 UNEF 系列；不变螺距有8 个系列，即4UN、6UN、8UN、12UN、16UN、20UN、28UN 和32UN 系列。 四. 统一螺纹的选择及应用 1. UNC 粗牙螺纹系列 该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。低搞拉强度的材料，如铸 件 、低碳 钢 和其它软 材料上加工的内螺纹应采用粗牙螺纹，以使内 螺纹获 得 最 佳 的脱 扣 强度。UNC 螺纹适 用于要求 快速 拆 或 有可 能 产生腐 蚀 和轻 微 损 伤 的部 位。 2. UNF 细牙螺纹系列 该系列适 用于不宜 采用粗牙螺纹的螺栓、螺钉、螺母和其它应用场 合。UNF 外螺纹具 有比 粗牙螺纹大的抗 拉应力 面 积 。当 要求 外螺纹和相配 内 螺纹的脱 扣 强度等 于或 高 于外螺纹零 件 的抗 拉承 载 能 力 时 ，宜 采用细牙螺纹。细牙螺纹还 适 用于短 旋 合长 度、小 螺纹升 角或 壁 厚 要求 细牙螺距的场 合。若 外螺纹的最 大强度没 有要求 ，则 细牙螺纹也 可 用于低强度材料上加工的内 螺纹，但 必 须 选择合适 的旋 合长 度，以满 足 上述 脱 扣 强度要求 。 尺寸小 于和等 于1 英寸的细牙螺纹适 用于螺栓、螺钉、螺母和其它螺纹紧 固 件 。尺寸大于1 英寸，细牙螺纹不适 用，除 非 内 外螺纹的材料相同。 3. UNEF 超 细牙螺纹系列 该系列适 用于薄 壁 管、薄 螺母、短 套 筒 或 短 ...
