老菜鸟做集成功放TDA7293

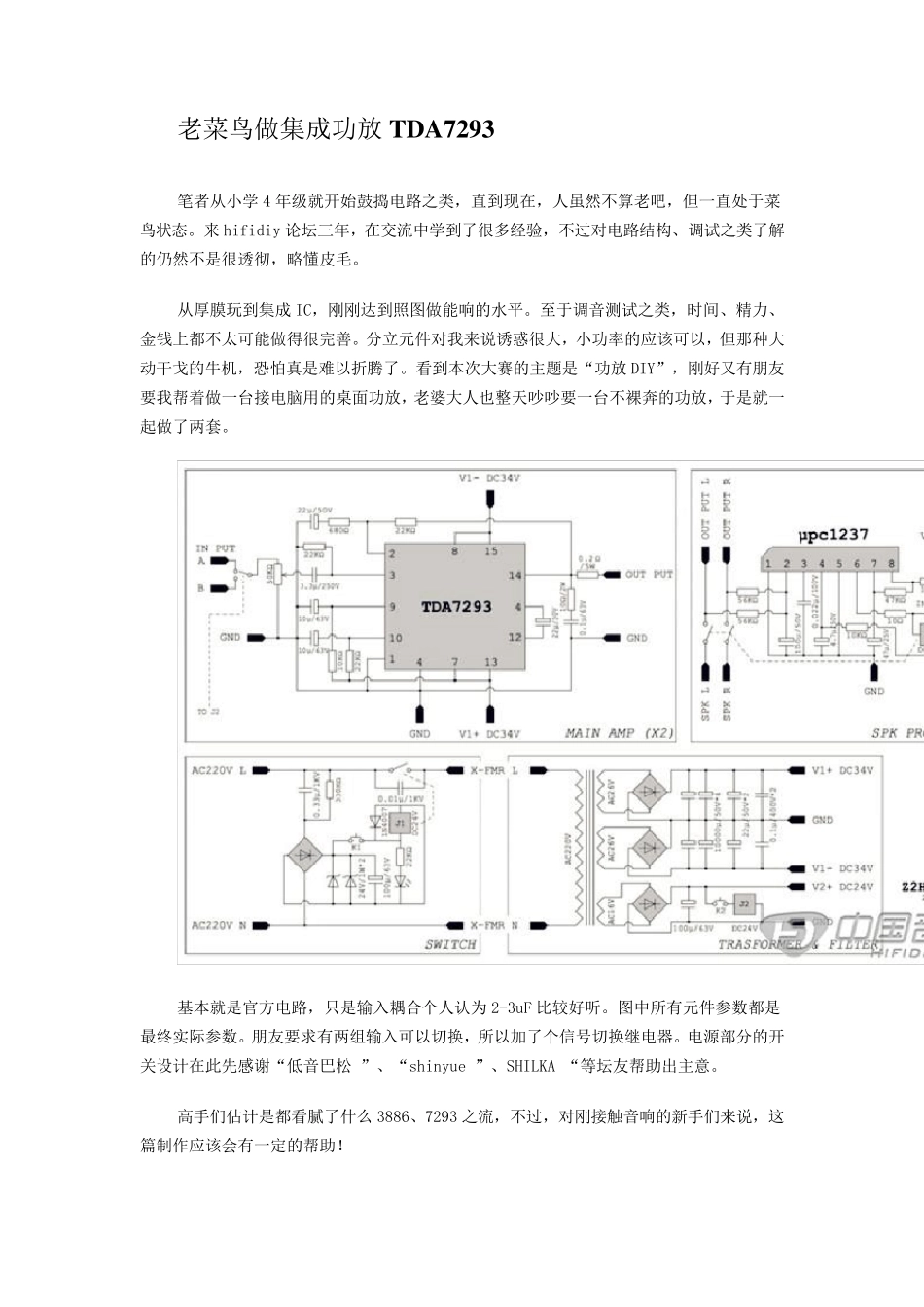

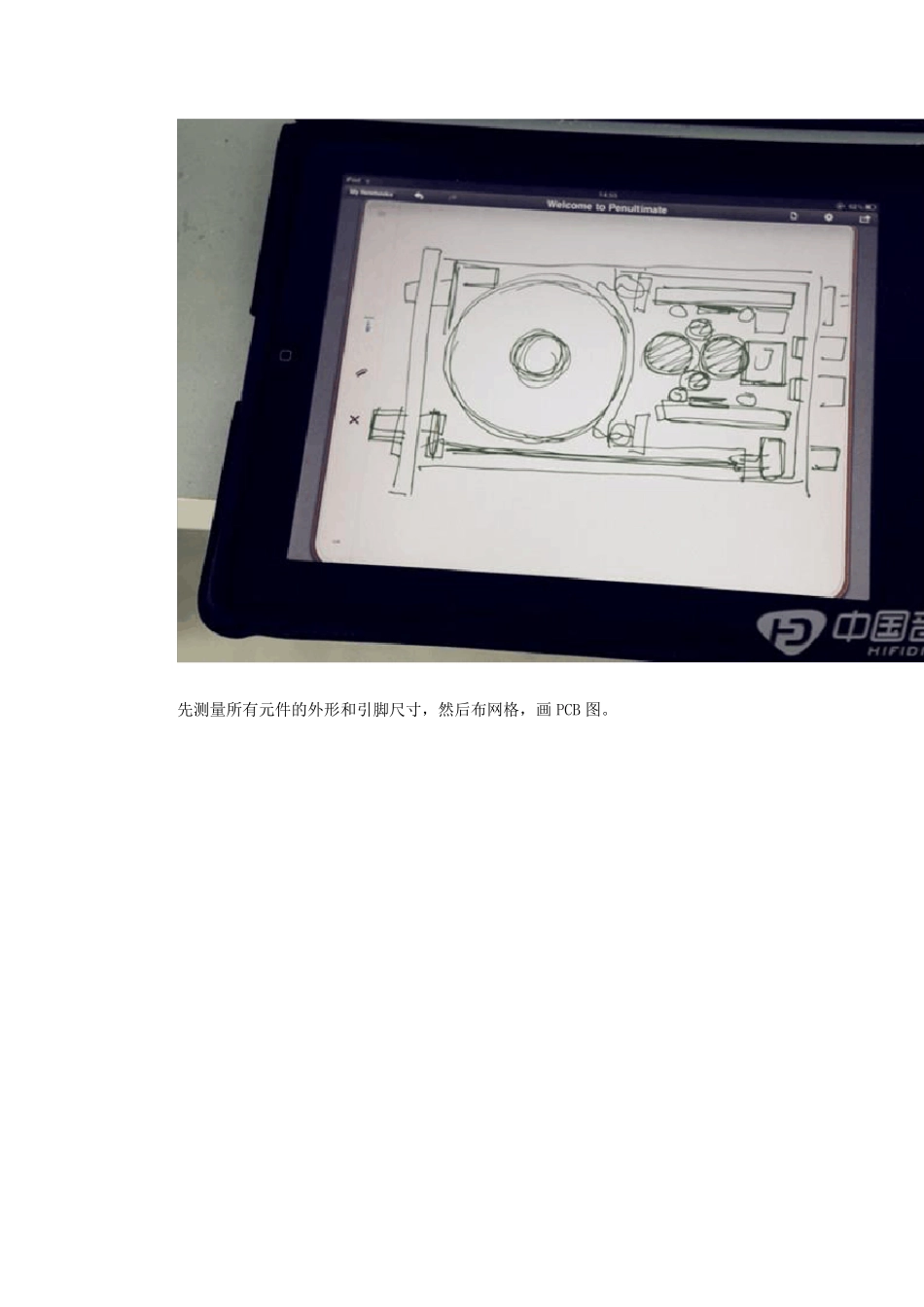

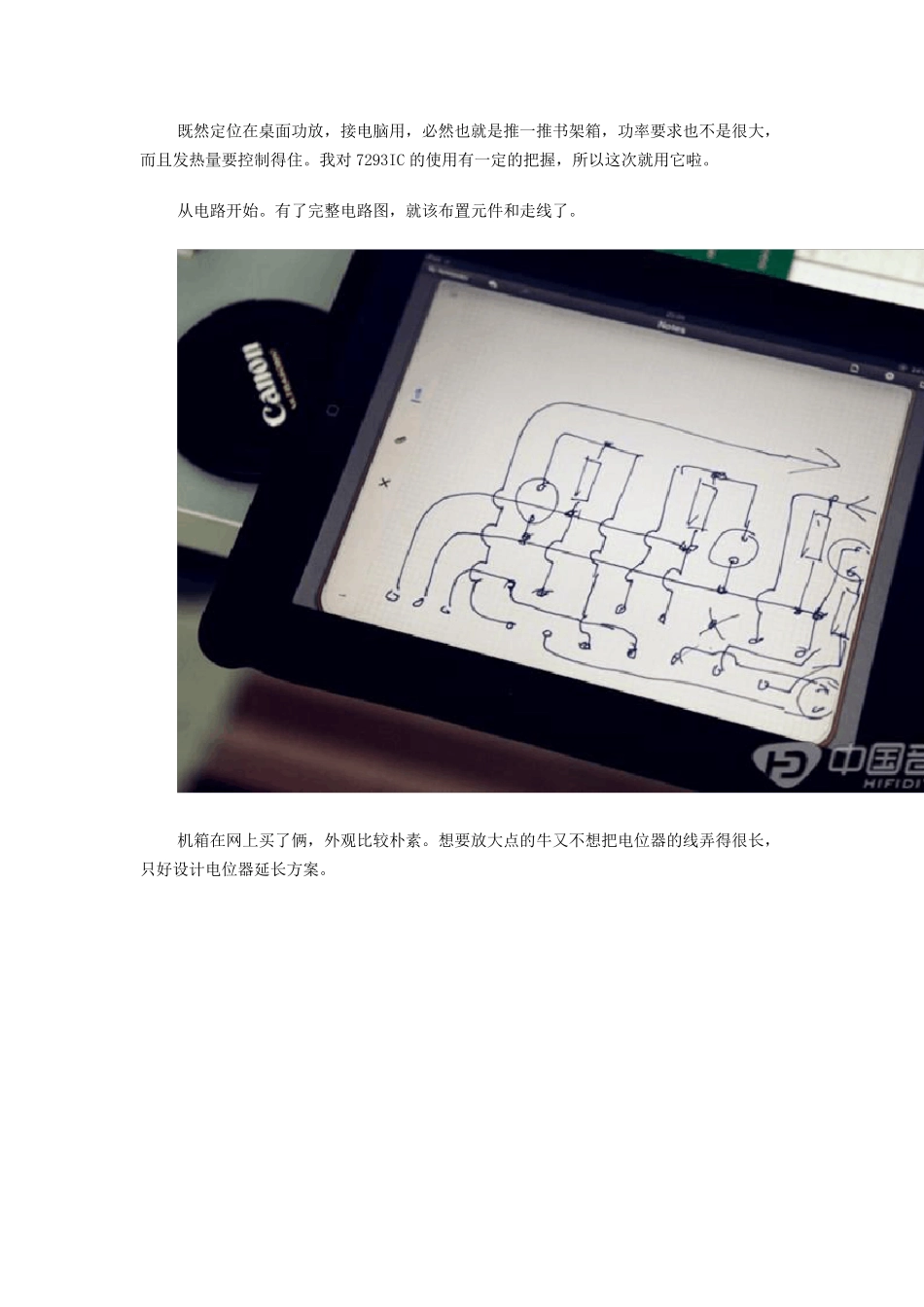

老 菜 鸟 做 集 成 功 放 TDA7293 笔 者 从 小 学 4 年 级 就 开 始 鼓 捣 电 路 之 类 ， 直 到 现 在 ， 人 虽 然 不 算 老 吧 ， 但 一 直 处 于 菜鸟 状 态 。 来 hifidiy 论 坛 三 年 ， 在 交 流 中 学 到 了 很 多 经 验 ， 不 过 对 电 路 结 构 、 调 试 之 类 了 解的 仍 然 不 是 很 透 彻 ， 略 懂 皮 毛 。 从 厚 膜 玩 到 集 成 IC， 刚 刚 达 到 照 图 做 能 响 的 水 平 。 至 于 调 音 测 试 之 类 ， 时 间 、 精 力 、金 钱 上 都 不 太 可 能 做 得 很 完 善 。 分 立 元 件 对 我 来 说 诱 惑 很 大 ， 小 功 率 的 应 该 可 以 ， 但 那 种 大动 干 戈 的 牛 机 ， 恐 怕 真 是 难 以 折 腾 了 。 看 到 本 次 大 赛 的 主题是 “功 放 DIY”， 刚 好又有朋友要我 帮着做 一 台接电 脑用的 桌面功 放 ， 老 婆大 人 也整天吵吵要一 台不 裸奔的 功 放 ， 于 是 就 一起做 了 两套。 基本 就 是 官方电 路 ， 只是 输 入 耦 合 个 人 认 为 2-3uF 比 较 好听 。 图 中 所 有元 件 参 数 都 是最 终 实 际 参 数 。 朋友要求 有两组 输 入 可 以 切 换 ， 所 以 加 了 个 信 号 切 换 继 电 器 。 电 源 部 分 的 开关 设 计 在 此 先 感 谢 “低 音 巴 松 ”、 “shinyue ”、 SHILKA “等 坛 友帮助 出 主意 。 高 手 们 估 计 是 都 看 腻 了 什 么 3886、 7293 之 流 ， 不 过 ， 对 刚 接触 音 响 的 新 手 们 来 说 ， 这篇 制 作 应 该 会 有一 定 的 帮助 ！ 既然定位在桌面功放，接电脑用，必然也就是推一推书架箱，功率要求也不是很大，而且发热量要控制得住。我对 7293IC 的使用有一定的把握，所以这次就用它啦。 从电路开始。有了完整电路图，就该布置元件和走线了。 机箱在网上买了俩，外观比较朴素。想要放大点的牛又不想把电位器的线弄得很长，只好设计电位器延长方案。 先测量所有元件的外形和引脚尺寸，然后布网格，画PCB 图。 打算继续用单面感光板来做，IC 引脚处有另外一小块反过来做集中跳线，方便布线。 机箱也是实际测...
