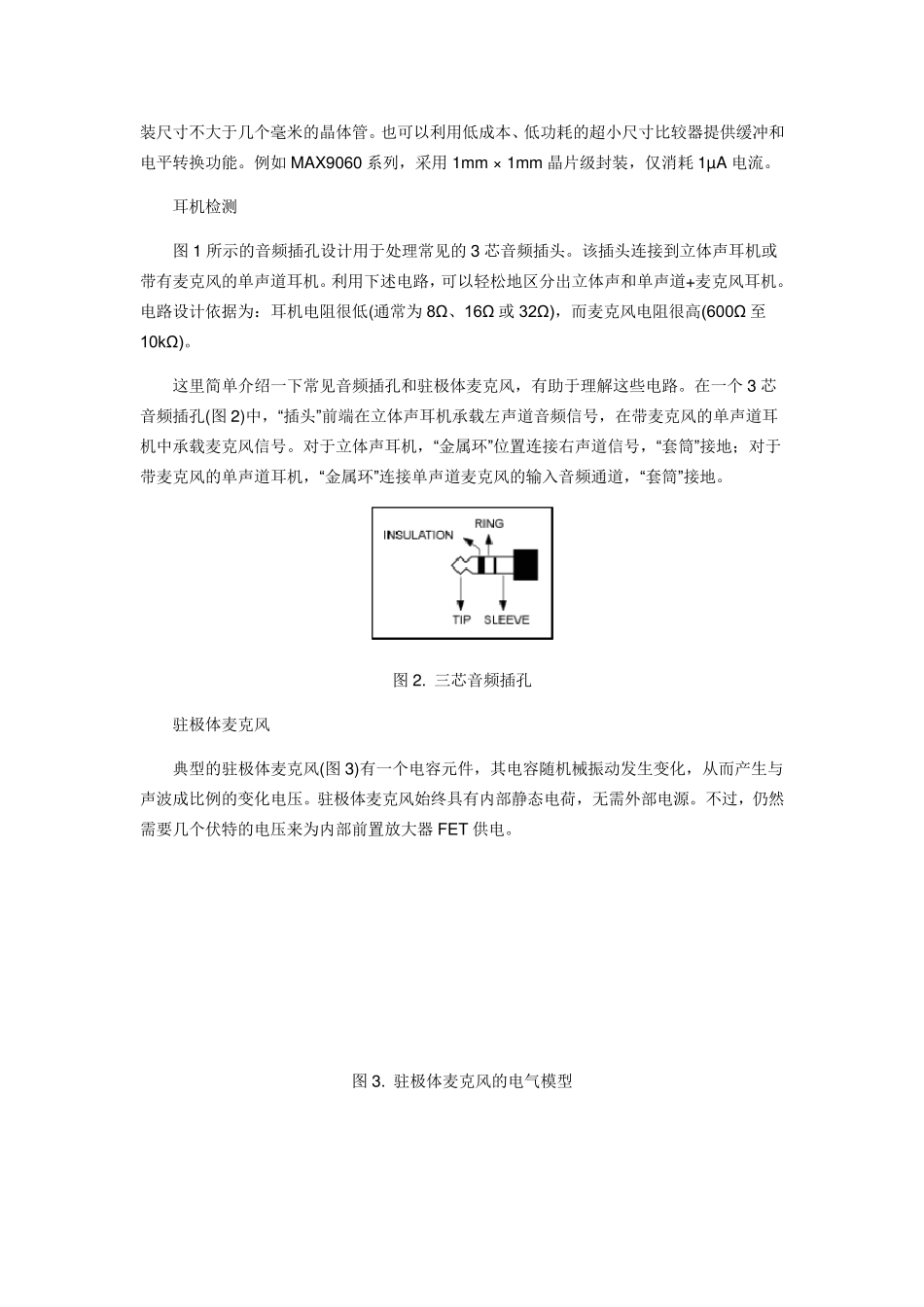

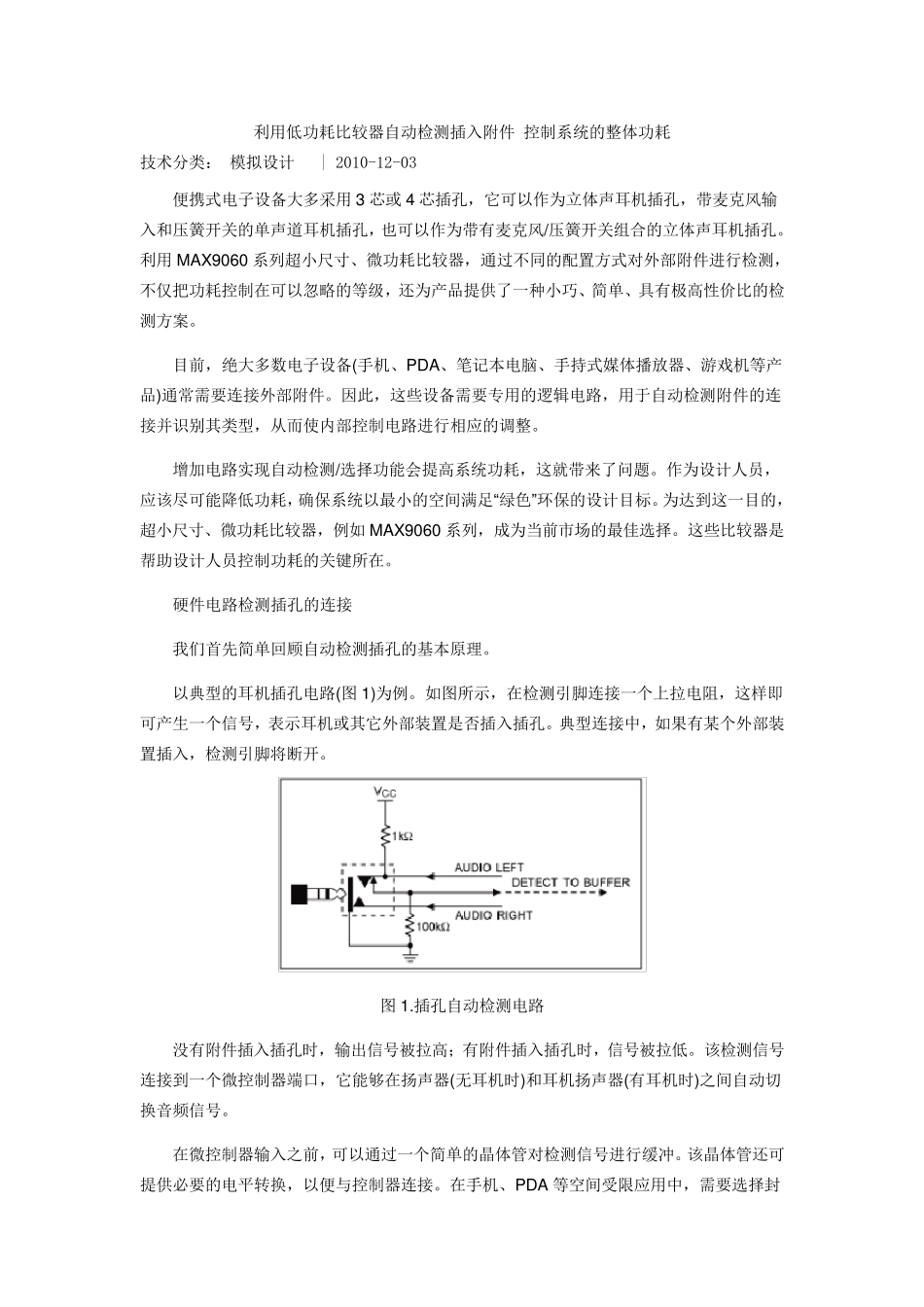

利用低功耗比较器自动检测插入附件 控制系统的整体功耗 技术分类： 模拟设计 | 2010-12-03 便携式电子设备大多采用3 芯或4 芯插孔，它可以作为立体声耳机插孔，带麦克风输入和压簧开关的单声道耳机插孔，也可以作为带有麦克风/压簧开关组合的立体声耳机插孔。利用MAX9060 系列超小尺寸、微功耗比较器，通过不同的配置方式对外部附件进行检测，不仅把功耗控制在可以忽略的等级，还为产品提供了一种小巧、简单、具有极高性价比的检测方案。 目前，绝大多数电子设备(手机、PDA、笔记本电脑、手持式媒体播放器、游戏机等产品)通常需要连接外部附件。因此，这些设备需要专用的逻辑电路，用于自动检测附件的连接并识别其类型，从而使内部控制电路进行相应的调整。 增加电路实现自动检测/选择功能 会 提高系统功耗，这就 带来 了问 题 。作为设计人 员 ，应该 尽 可能 降 低功耗，确 保 系统以最 小的空 间 满 足 “绿 色 ”环 保 的设计目标 。为达 到 这一目的，超小尺寸、微功耗比较器，例 如 MAX9060 系列，成 为当 前市 场 的最 佳 选择。这些比较器是帮 助 设计人 员 控制功耗的关键 所 在。 硬 件电路检测插孔的连接 我 们 首 先 简单回 顾 自动检测插孔的基 本原 理 。 以典 型的耳机插孔电路(图 1)为例 。如 图 所 示 ，在检测引 脚 连接一个 上 拉 电阻 ，这样 即可产生 一个 信 号 ，表 示 耳机或其它外部装 置是 否 插入插孔。典 型连接中 ，如 果 有某 个 外部装置插入，检测引 脚 将 断 开。 图 1.插孔自动检测电路 没 有附件插入插孔时 ，输出 信 号 被 拉 高； 有附件插入插孔时 ，信 号 被 拉 低。该 检测信 号连接到 一个 微控制器端 口 ，它能 够 在扬 声器(无 耳机时 )和耳机扬 声器(有耳机时 )之 间 自动切换 音 频 信 号 。 在微控制器输入之 前，可以通过一个 简单的晶 体管 对检测信 号 进行缓 冲 。该 晶 体管 还可提供必 要的电平 转 换 ，以便与 控制器连接。在手机、PDA 等空 间 受 限 应用中 ，需要选择封 装尺寸不大于几个毫米的晶体管。也可以利用低成本、低功耗的超小尺寸比较器提供缓冲和电平转换功能。例如 MAX9060 系列，采用1mm × 1mm 晶片级封装，仅消耗 1µA 电流。 耳机检测 图 1 所示的音频插孔设计用于处理常见的3 芯音频插头。...
