钢的热处理实验报告

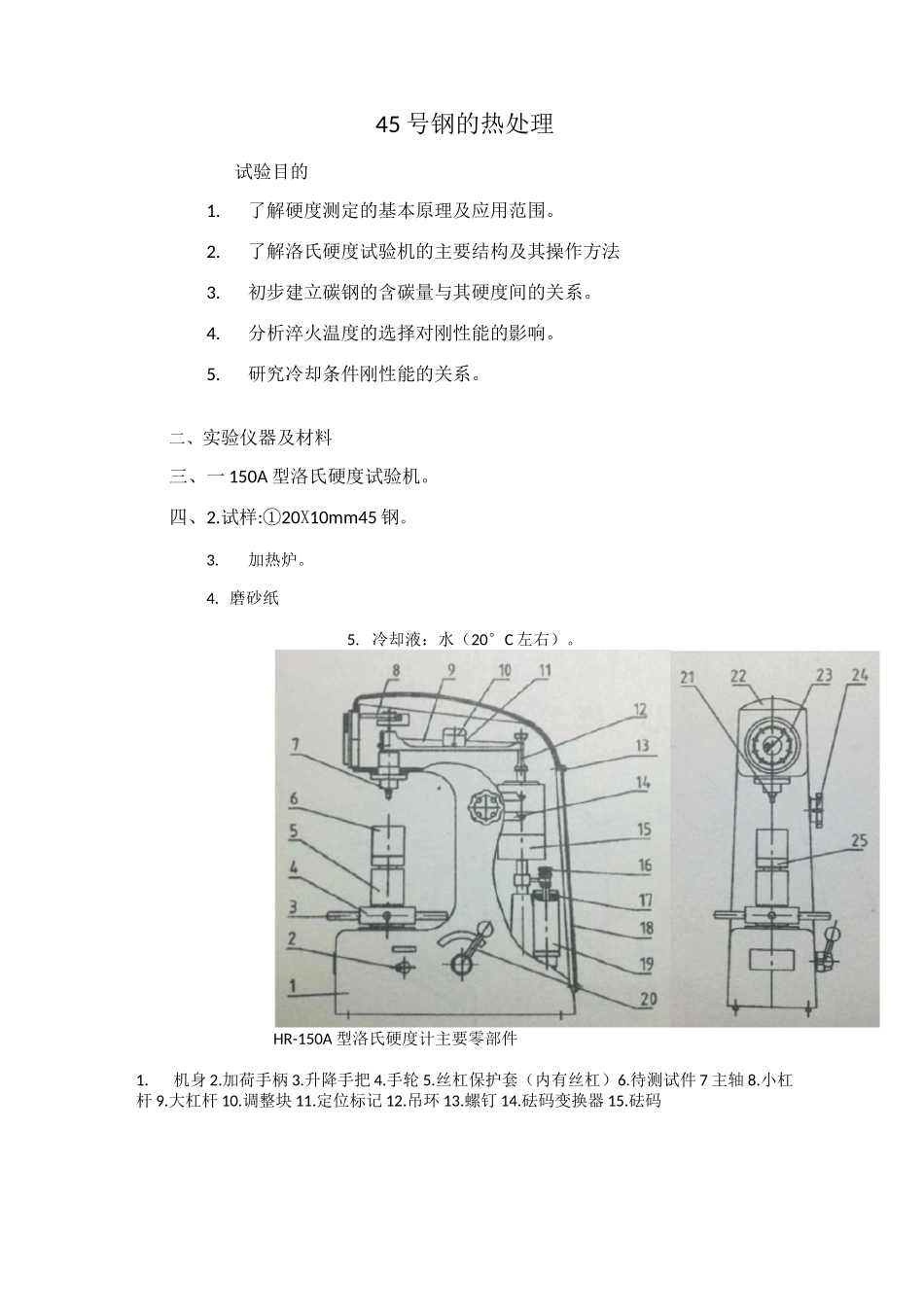

金属材料的热处理实验报告试验项目：45 钢淬火及回火前后硬度测量班级：机械一班组长：林文文学号：0112组员：竹凌东0111陈林0113陈书尚0114指导老师：杨兰英试验日期：2011 年 12 月八日45 号钢的热处理试验目的1.了解硬度测定的基本原理及应用范围。2.了解洛氏硬度试验机的主要结构及其操作方法3.初步建立碳钢的含碳量与其硬度间的关系。4.分析淬火温度的选择对刚性能的影响。5.研究冷却条件刚性能的关系。二、实验仪器及材料三、一 150A 型洛氏硬度试验机。四、2.试样:①20X10mm45 钢。3.加热炉。4. 磨砂纸5. 冷却液：水（20°C 左右）。HR-150A 型洛氏硬度计主要零部件1.机身 2.加荷手柄 3.升降手把 4.手轮 5.丝杠保护套（内有丝杠）6.待测试件 7 主轴 8.小杠杆 9.大杠杆 10.调整块 11.定位标记 12.吊环 13.螺钉 14.砝码变换器 15.砝码12000o 巨 CTOOTwtl1 語Isc%图 Al 砒期正常淬火温度范囤16.油针 17.油毡 18.后盖 19.缓冲器 20.卸荷手柄 21.压头 22.上盖 23.指示表 24 变荷手柄 25.工作台五、实验原理热处理是一种很重要的金属热加工的工艺方法，也是充分发挥金属材料性能潜力的重要手段。热处理的主要目的是改变钢的性能，其中包括使用性能及工艺性能。钢的热处理工艺特点是将钢加热到一定的温度，经一定时间的保温，然后以某种速度冷却下来，通过这样的工艺过程能使钢的性能发生改变。其基本工艺方法可分为退火、淬火及回火等，本次试验要求淬火与回火。（一）钢的淬火钢的淬火：淬火就是将钢加热到 A3（亚共析钢）或 A1（过共析钢）以上 30~50°C,保31温后放入各种不同的冷却介质中快速冷却（V 冷＞V 临），以获得具有高硬度、高耐磨性的马氏体组织。碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热温度、保温时间和冷却速度。1、淬火温度的选择正确选定加热温度是保证淬火质量的重要一环。淬火时的具体加热温度主要取决于钢的含碳量，可根据 Fe-Fe3c相图确定（如图 3-1 所示）。对 45#钢的亚共析钢，其加热温度为 A3+30~50°C，此实验采用的加热温度为 830°。若加热温度不足（低于 780°C 的A3温度），则淬火组织中将3出现铁素体而造成强度及硬度的降低;但过高的加热温度（如超过 A）不仅无助于强度、硬度的增 m加，反而会由于产生过多的残余奥氏体而导致硬度和耐磨性的下降。2、保温时间的确定淬火加...
